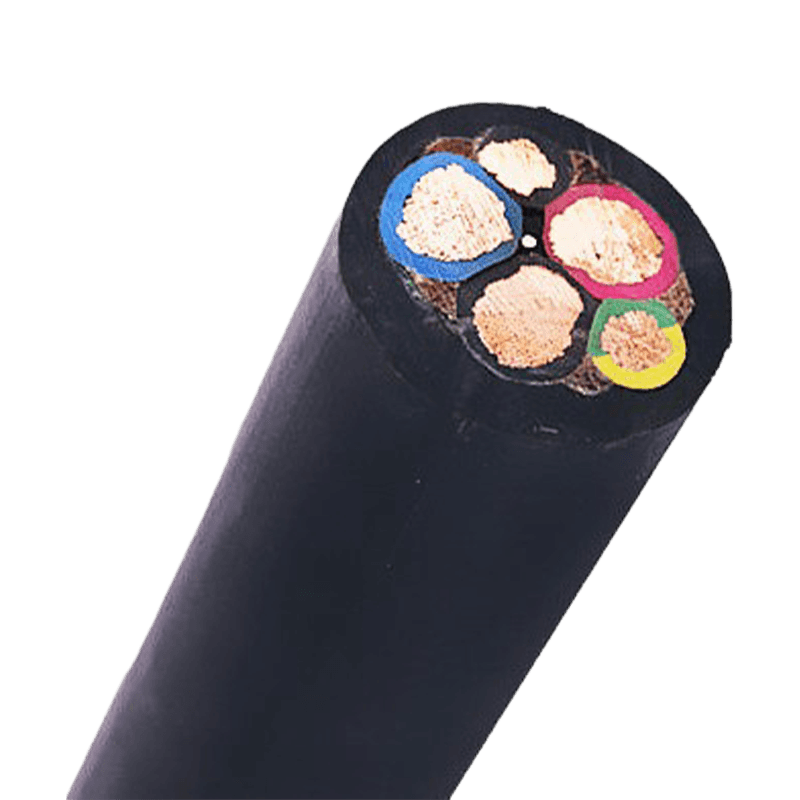

V průmyslovém prostředí nezpůsobují poruchy kabelů jen nepříjemnosti – způsobují nákladné prostoje, bezpečnostní rizika a poškození zařízení. Přesto je výběr správného kabelu často považován za dodatečný nápad. Electrical equipment cables jsou širokou a technicky náročnou kategorií, která zahrnuje vše od řídicích systémů a automatizačních panelů až po přenosná zařízení s pryžovým pláštěm a počítačové signálové kabely. Správná volba vyžaduje jasné pochopení vaší aplikace, vašeho prostředí a specifikací jádra kabelu. Tato příručka vás provede pěti klíčovými faktory, které by měl každý technik a odborník na nákup vyhodnotit před specifikací kabelů elektrických zařízení pro průmyslové použití. What Are Electrical Equipment Cables? Kabely pro elektrická zařízení jsou odlišnou kategorií od kabelů pro přenos vysokého napětí. Zatímco silové kabely přenášejí elektřinu na velké vzdálenosti při vysokém napětí, kabely pro elektrická zařízení jsou navrženy pro použití ve strojích, řídicích systémech, budovách a průmyslových zařízeních – obvykle na úrovních nízkého až středního napětí. Slouží jako nervový systém průmyslových operací, přenášejí energii, řídicí signály a data mezi komponenty. Tato kategorie zahrnuje několik klíčových podkategorií, z nichž každá má své vlastní specifikace designu: Stavební dráty — používané v pevných instalacích v konstrukcích pro osvětlení, elektrické zásuvky a obecné elektrické napájení. Opláštěné dráty — vícevodičové dráty s vnějším ochranným pláštěm, vhodné pro vnitřní instalace a instalace v lehkém průmyslu. Ovládací kabely — určené k přenosu řídicích signálů mezi zařízeními, panely a automatizačními systémy. Počítačové kabely — navržené pro přenos dat a signálů v rámci průmyslových počítačových a přístrojových systémů. Kabely s pryžovým pláštěm — flexibilní, odolné kabely vhodné pro mobilní zařízení, venkovní použití a drsné mechanické podmínky. Pochopení, která podkategorie vyhovuje vaší aplikaci, je základním prvním krokem – než se podíváte na jakoukoli jinou specifikaci. Klíčový faktor 1: Přizpůsobte typ kabelu vaší aplikaci Nejčastější a nejnákladnější chybou při výběru kabelu je výběr typu kabelu, který neodpovídá skutečné funkci, kterou musí vykonávat. Kabel, který dobře funguje v pevném ovládacím panelu, rychle selže, pokud je použit na pohyblivém robotickém rameni. Podobně, univerzální stavební kabel není vhodný pro tovární automatizační systém, který vyžaduje přesnou integritu signálu. Níže uvedenou tabulku použijte jako výchozí referenci pro přizpůsobení typu kabelu aplikaci: Průvodce výběrem typu kabelu podle průmyslové aplikace Aplikace Doporučený typ kabelu Klíčový požadavek PLC panels, relay systems, instrumentation Ovládací kabely Multi-conductor, shielded, low-voltage signal Industrial computers, data acquisition, sensors Počítačové kabely High signal integrity, EMI shielding Portable equipment, cranes, welding machines Kabel s pryžovým pláštěm Pružnost, mechanická odolnost, odolnost proti povětrnostním vlivům Fixed indoor wiring, panels, machine housings Opláštěné dráty Kompaktní instalace, vícevodičové, nákladově efektivní General building power supply Stavební dráty Single or multi-core, standard insulation Pro aplikace s častým pohybem – jako jsou dopravníkové systémy, robotická ramena nebo přenosné nástroje – vždy upřednostněte kabely s jemně lankovými vodiči a flexibilními izolačními materiály. Pevné instalace mohou používat pevné nebo kompaktní lankové vodiče, které obvykle nabízejí nižší odpor a menší průměr pro daný jmenovitý proud. Klíčový faktor 2: Materiál vodiče — měď nebo hliník? Vodič je jádrem každého kabelu a výběr materiálu přímo ovlivňuje vodivost, hmotnost, flexibilitu a dlouhodobou spolehlivost. In industrial electrical equipment applications, copper is the dominant choice a z dobrého důvodu. Měď nabízí výrazně vyšší elektrickou vodivost než hliník – zhruba o 60 % lepší – což znamená, že měděný kabel může přenášet stejný proud v menším průřezu. Měď je také odolnější vůči korozi, snáze se spolehlivěji ukončuje a mnohem lépe zvládá mechanické namáhání a opakované ohýbání než hliník. U ovládacích kabelů, počítačových kabelů a kabelů s pryžovým pláštěm používaných v aktivních zařízeních jsou standardem měděné vodiče. Hliníkové vodiče mají svou roli v průmyslovém prostředí, ale především v infrastruktuře distribuce energie – jako jsou nadzemní vedení a servisní vstupy – kde úspory hmotnosti a nižší náklady na materiál převažují nad nevýhodou vodivosti. Pro kabely elektrických zařízení uvnitř strojů a řídicích systémů je hliník specifikován jen zřídka. Při specifikaci měděných vodičů zvažte také konfiguraci lanka: lankové měděné vodiče poskytují flexibilitu potřebnou pro kabely, které budou během instalace a údržby opakovaně ohýbány, vedeny těsnými prostory nebo připojovány ke svorkám. Key Factor 3: Insulation and Sheath Materiáls Izolace a vnější plášť určují, jak dobře kabel přežije své provozní prostředí. Chybné zrychlení urychluje degradaci, způsobuje rozpad izolace a nakonec vede k selhání systému. Tři nejběžnější skupiny izolačních materiálů jsou PVC, XLPE a pryž – každá s odlišnými výkonnostními charakteristikami. Comparison of common cable insulation materials for industrial use Material Teplotní rozsah Síla klíče Typický případ použití PVC (polyvinylchlorid) -15 °C až 70 °C K dispozici jsou cenově výhodné, flexibilní a nehořlavé možnosti Indoor control panels, building wiring XLPE (Cross-Linked Polyethylene) -40 °C až 90 °C (up to 250°C short-term) Vynikající tepelná a chemická odolnost, nízké dielektrické ztráty Průmyslové stroje, venkovní a podzemní instalace Guma (EPR / neopren) -40°C to 90°C Vynikající pružnost, odolnost vůči oleji a vodě, mechanická houževnatost Portable equipment, mining, food processing, outdoor use For environments with extreme heat or open flame risk, consider Nehořlavé kabely odolné vůči vysokým teplotám , které jsou speciálně navrženy tak, aby udržely integritu při tepelném namáhání a zároveň zabránily šíření požáru. Při zpracování potravin a nápojů, kde kabely musí snášet pravidelné chemické čištění a vysokotlaké oplachování, poskytují neoprenové nebo EPR pryžové pláště požadovanou odolnost vůči žíravým látkám a vnikání vlhkosti. Opláštění Low-Smoke Zero-Halogen (LSZH) je stále více specifikováno v uzavřených nebo veřejných průmyslových prostorách – jako jsou tunely, železniční terminály a datová centra – protože minimalizuje emise toxických plynů v případě požáru a chrání jak personál, tak citlivá zařízení. Key Factor 4: Environmental and Mechanical Conditions Průmyslové kabely čelí fyzickému namáhání, které kancelářské nebo bytové kabely prostě ne. Před výběrem kabelu proveďte systematické posouzení okolních a mechanických podmínek, kterým bude čelit po celou dobu své životnosti. Mezi klíčové otázky k hodnocení patří: Teplotní extrémy: Does the cable operate near furnaces, chillers, or outdoor installations with wide seasonal temperature swings? Ensure the cable's rated temperature range covers the full operating spectrum, not just the average. Vlhkost a chemická expozice: Will the cable be exposed to water, oils, hydraulic fluids, or industrial solvents? These require specific sheath materials and, in some cases, armored construction. Mechanické namáhání: Is the cable in a fixed installation, or will it undergo repeated flexing, torsion, or tension? Cables on robotic arms or cable carriers (e.g., drag chains) require highly flexible designs with reinforced cores. Vibrace: Equipment with motors, compressors, or rotating machinery generates continuous vibration. Lankové vodiče a pružná izolace jsou nezbytné pro zabránění únavových lomů v průběhu času. UV záření a povětrnostní vlivy: Venkovní instalace vyžadují UV stabilizované vnější pláště, aby se zabránilo předčasné degradaci vlivem slunečního záření. For applications involving variable-speed motor drives, a specialized cable design is critical. Kabely měniče kmitočtu (VFD). jsou navrženy tak, aby vydržely vysokofrekvenční napěťové impulsy generované VFD regulátory, které mohou rychle zničit standardní kabely vlivem izolačního namáhání a efektů odražených vln. Key Factor 5: Voltage Rating, Current Capacity, and Stínění Tři elektrické specifikace tvoří páteř každého rozhodnutí o výběru kabelu: jmenovité napětí, proudová kapacita (ampacity) a stínění. Jmenovité napětí defines the maximum operating voltage the cable's insulation can safely withstand. Vždy vybírejte kabel s jmenovitým napětím systému nebo vyšším – a zohledněte potenciální napěťové špičky nebo přechodná přepětí v systému. Using an undersized voltage rating leads to insulation breakdown and creates serious fire and safety risks. Aktuální kapacita (ampacity) je určena průřezem vodiče, měřeno v mm² nebo American Wire Gauge (AWG). Vodič, který je pro zátěž příliš malý, se přehřeje, urychlí stárnutí izolace a nakonec selže. Vypočítejte maximální očekávaný proud, přidejte vhodnou bezpečnostní rezervu a zohledněte také pokles napětí při delších kabelových trasách – zejména ve výrobních linkách, kde kabely mohou mít délku desítky metrů. Shielding je kritický v prostředí, kde je přítomno elektromagnetické rušení (EMI). Průmyslová zařízení jsou plná zdrojů EMI: pohony s proměnnou frekvencí, obloukové svářečky, indukční pece, velké motory a zařízení HVAC, všechny vytvářejí významný elektrický šum. Ovládací kabely a počítačové kabely používané v těchto prostředích musí být stíněné – obvykle stíněním z měděné nebo hliníkové fólie – aby byla chráněna integrita signálu. Nestíněné kabely v prostředí s vysokým EMI jsou hlavní příčinou falešných poruch řídicího systému a chyb v datech které je notoricky obtížné diagnostikovat. Při pokládání stíněných kabelů se vždy ujistěte, že je stínění na jednom konci (nebo na obou koncích, v závislosti na frekvenci rušení) řádně uzemněno, aby bylo účinné. Normy dodržování, které byste měli znát Průmyslové kabely musí splňovat uznávané bezpečnostní a výkonové normy. Nákup kabelů bez ověřitelného souladu je regulačním a bezpečnostním rizikem – zejména na exportních trzích nebo v regulovaných odvětvích, jako je ropa a plyn, výroba elektřiny a železniční doprava. The most important standards to be aware of include: IEC (Mezinárodní elektrotechnická komise): Normy IEC (jako např. IEC 60227 pro kabely s izolací z PVC a IEC 60245 pro kabely s izolací pryží) jsou celosvětově uznávány a široce vyžadovány v mezinárodních projektech. GB (čínský národní standard): Vyžadováno pro produkty vyráběné a prodávané v Číně, často v souladu s IEC, ale se specifickými místními požadavky. UL (Underwriters Laboratories) / NEC: Vyžaduje se pro projekty ve Spojených státech a na mnoha exportních trzích. Seznam UL potvrzuje, že kabel byl testován a splňuje bezpečnostní požadavky Severní Ameriky. Označení CE: Označuje shodu s požadavky EU na bezpečnost, zdraví a životní prostředí – zásadní pro kabely používané v evropských průmyslových projektech. Soulad s ROHS: Omezuje používání nebezpečných látek v elektrických a elektronických zařízeních – což je stále více vyžadováno globálními standardy pro zadávání zakázek. Vždy si od dodavatele kabelů vyžádejte certifikáty shody a zprávy o zkouškách. Renomovaný výrobce poskytne úplnou dokumentaci jako samozřejmost. Běžné chyby, kterým je třeba se vyhnout při výběru průmyslových kabelů I zkušení inženýři dělají při specifikaci kabelu chyby, kterým se lze vyhnout. Uvědomění si nejčastějších úskalí může ušetřit značné náklady a prostoje: Použití kabelů komerční kvality v průmyslovém prostředí. Komerční kabely jsou navrženy pro kontrolovaná kancelářská nebo obytná prostředí. Postrádají mechanickou pevnost, tloušťku izolace a environmentální hodnocení požadované pro tovární podlahy, venkovní instalace nebo stroje s vibracemi a teplem. Počáteční úspora nákladů je rychle smazána předčasnými poruchami. Ignorování instalačního prostředí ve fázi specifikace. Kabel správně specifikovaný pro elektrický výkon, ale instalovaný v prostředí mimo jeho teplotní nebo chemickou odolnost, brzy selže. Před dokončením specifikace vždy vyhodnoťte podmínky instalace. Poddimenzování vodičů pro snížení nákladů. Provoz kabelu na maximální proudové kapacitě nebo blízko ní urychluje stárnutí izolace a výrazně snižuje životnost kabelu. Specifikujte vodiče s přiměřenou proudovou světlou výškou – obvykle 20–30 % pod jmenovitou proudovou kapacitou kabelu za normálních provozních podmínek. Přeskakování stínění v hlučném prostředí. V zařízení s více VFD, motory a svařovacím zařízením si provoz nestíněných řídicích nebo signálních kabelů žádá potíže. Náklady na přidání stíněných kabelů jsou minimální ve srovnání s inženýrským časem stráveným diagnostikou občasných poruch řízení způsobených EMI. Závěr Výběr správného kabelu pro elektrické zařízení pro průmyslové použití je rozhodnutí, které zahrnuje typ kabelu, materiál vodiče, chemii izolace, mechanické provedení a shodu s předpisy. Na každé z těchto dimenzí záleží – a slabost v kterékoli oblasti může ohrozit výkon a bezpečnost celého systému. Systematickým propracováním pěti klíčových faktorů uvedených v této příručce mohou inženýři a týmy nákupu provést výběr, který je nejen adekvátní, ale také optimalizovaný pro dlouhodobou spolehlivost a celkové náklady na vlastnictví. Pokud potřebujete pomoc s výběrem správného kabelu pro vaši konkrétní průmyslovou aplikaci, je vám k dispozici technický tým Huapu Cable, který vám poskytne technické konzultace a vlastní specifikace pro celou řadu kabelů pro elektrická zařízení. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Při nastavování domácí sítě mnoho lidí čelí běžné otázce: Potřebuji stíněný ethernetový kabel (STP) nebo stačí nestíněný kabel (UTP)? Pochopení rozdílu a znalost, kdy na stínění záleží, vám může pomoci učinit chytřejší a nákladově efektivní rozhodnutí pro nastavení vašeho domova. Co je stíněný ethernetový kabel? Stíněný ethernetový kabel (STP) je navržen s další vrstvou ochrany – obvykle fólií nebo opleteným stíněním – omotanou kolem vnitřních párů vodičů. Toto stínění pomáhá snížit elektromagnetické rušení (EMI) a vysokofrekvenční rušení (RFI) . Naproti tomu nestíněné kroucené dvoulinky (UTP) se spoléhají pouze na kroucení vodičů, aby se minimalizovalo rušení, a jsou nejčastěji používané kabely v domácnostech. Klíčové rozdíly mezi STP a UTP Funkce stíněné (STP) Nestíněný (UTP) Ochrana proti rušení Vysoká Mírný náklady Vysokáer Nižší Složitost instalace Obtížnější Snadno Flexibilita Méně flexibilní Flexibilnější Požadavek na uzemnění Povinné Není vyžadováno Potřebujete doma stíněný ethernetový kabel? 1. Typická domácí prostředí: Ne, nemáte Pro většinu domácností, UTP kabely (jako Cat5e, Cat6 nebo Cat6a) jsou více než dostatečné. Domy obecně nemají dostatek elektromagnetického rušení, aby ospravedlnily dodatečné náklady a složitost stíněných kabelů. Pokud vaše nastavení zahrnuje: Standardní Wi-Fi routery Herní konzole Smart TV Domácí kanceláře Pak bude UTP poskytovat vynikající výkon bez jakýchkoli problémů. 2. Kdy může být nutný stíněný kabel Existují některé specifické situace, kdy mají STP kabely smysl: a. Oblasti s vysokým rušením Pokud vaše ethernetové kabely vedou v blízkosti: Elektrické vedení Průmyslová zařízení Velká zařízení (např. systémy HVAC) Stínění může pomoci zachovat integritu signálu. b. Pokročilé chytré domy Domácnosti s rozsáhlými automatizačními systémy nebo hustými rozvody mohou těžit ze sníženého rušení. C. Dlouhé kabely Pokud provozujete Ethernet na delší vzdálenosti (blízko limitu 100 metrů), stínění může pomoci snížit degradaci signálu. d. Venkovní instalace Stíněné kabely se často používají ve venkovních nebo podzemních instalacích, zejména v kombinaci s odolností proti povětrnostním vlivům. Důležitá poznámka: Uzemnění Jedním z kritických faktorů, který je často přehlížen, je správné uzemnění . Stíněné kabely musí být správně uzemněny; jinak mohou: Výkon je horší než nestíněné kabely Chovejte se jako antény a zavádějte rušení Pro většinu majitelů domů přidává správné uzemnění zbytečnou složitost. Analýza nákladů vs UTP kabel : Cenově dostupný, snadno se instaluje a je spolehlivý pro 95 % domácích uživatelů STP kabel : Dražší, obtížnější instalace a výhodná pouze ve specifických scénářích U typické domácí sítě se dodatečné investice do stíněného kabelu obvykle nepromítnou do znatelného zvýšení výkonu. Nejlepší doporučení pro domácí uživatele Pro většinu uživatelů je nejlepší volbou: Cat6 nebo Cat6a UTP kabel pro budoucí zabezpečení Vysoce kvalitní konektory a správné vedení kabelů Toto nastavení poskytuje vynikající rychlost, stabilitu a hodnotu bez zbytečných komplikací. Závěr Takže potřebujete stíněný ethernetový kabel pro váš domov? Ve většině případů je odpověď ne. Pokud nemáte co do činění s prostředím s vysokým rušením, složitými instalacemi nebo specializovanými nastaveními, nestíněné ethernetové kabely jsou více než dost pro spolehlivou a rychlou domácí síť. Výběr správného kabelu není o získání nejpokročilejší možnosti – jde o výběr toho, co vyhovuje vašim skutečným potřebám. Pro většinu domácností je jednoduchá, dobře instalovaná UTP kabeláž tím nejchytřejším a nejefektivnějším řešením. Pokud plánujete svou domácí síť a chcete doporučení na základě vašeho rozvržení, neváhejte se zeptat – správný základ je rozdíl.

Úvod V moderních stavebních a infrastrukturních projektech je požární bezpečnost kritickým hlediskem – zejména pokud jde o výběr kabelů. Během požáru mohou kabely významně ovlivnit úroveň kouře, kvalitu vzduchu a viditelnost, což přímo ovlivňuje evakuaci a reakci na nouzové situace. Toto je místo kabel LSZH (Nízká Smoke Zero Halogen kabel) hraje zásadní roli. Ve srovnání s tradičními PVC kabely jsou kabely LSZH navrženy tak, aby snižovaly emise kouře a eliminovaly škodlivé halogenové plyny. V tomto článku vysvětlíme, co je kabel LSZH, jeho klíčové výhody, kde by se měl používat a příslušné mezinárodní normy. Co je kabel LSZH? LSZH kabel znamená Halogenový kabel Nízká Smoke Zero , typ kabelu vyrobený z materiálů, které produkují: Nízká hladina kouře při vystavení ohni Žádné plyny na bázi halogenů jako je chlor nebo brom Na rozdíl od běžných PVC kabelů jsou kabely LSZH speciálně navrženy tak, aby zlepšily bezpečnost při požáru. Klíčové vlastnosti Nízká kouřivost (LS): Snižuje hustotu kouře a pomáhá udržovat viditelnost při evakuaci. Zero Halogen (ZH): Zabraňuje uvolňování korozivních a toxických plynů, které mohou poškodit lidi a poškodit zařízení. Proč je kabel LSZH bezpečnější než kabel PVC Tradiční PVC kabely mohou při hoření uvolňovat hustý černý kouř a korozivní plyny, jako je chlorovodík (HCl). Tyto plyny mohou: způsobit vážné podráždění dýchacích cest snížit viditelnost korodovat elektronické zařízení poškodit infrastrukturu Naproti tomu kabely LSZH tato rizika výrazně snižují. Klíčové bezpečnostní výhody kabelu LSZH Zlepšená viditelnost při požárech Snížené emise toxických plynů Nižší riziko koroze zařízení Zvýšená bezpečnost pro cestující a záchranné týmy Kvůli těmto výhodám jsou kabely LSZH široce používány v prostředích, kde je požární bezpečnost prioritou. Kde se používá kabel LSZH? Kabely LSZH se běžně používají v v uzavřeném prostředí nebo v prostředí s vysokou hustotou kde kouř a toxické plyny představují vážné riziko. 1. Systémy veřejné dopravy Stanice metra a tunely letiště Železniční stanice Tato prostředí vyžadují přísná protipožární opatření kvůli vysokému počtu cestujících a složitým evakuačním trasám. 2. Zdravotnická a vzdělávací zařízení nemocnice Domy s pečovatelskou službou Školy a univerzity Obyvatelé těchto zařízení mohou potřebovat více času na evakuaci, takže prostředí s nízkým kouřem je nezbytné. 3. Výškové budovy Kancelářské věže Obytné komplexy Ve vysokých budovách může evakuace trvat déle, což zvyšuje důležitost kontroly kouře. 4. Komerční a veřejné prostory Nákupní centra Výstaviště Kongresové sály Vysoká hustota davu činí viditelnost a kvalitu vzduchu kritickými během nouzových situací. 5. Datová centra a kritická infrastruktura datová centra Řídící místnosti Elektrárny Kabely LSZH pomáhají chránit citlivá zařízení před korozí způsobenou kyselými plyny. Jak identifikovat kabel LSZH Při nákupu kabelů LSZH je důležité ověřit jak značení, tak i normy shody. Společné značení Na pláštích kabelů můžete najít následující štítky: LSZH / LSOH HFFR (bezhalogenový zpomalovač hoření) Důležitá poznámka Ne všechny „nízkokouřové“ kabely jsou zcela bez halogenů. Vždy potvrďte přes: technické listy zkušební zprávy certifikační dokumenty Mezinárodní normy pro kabel LSZH Pro zajištění výkonu a bezpečnosti jsou kabely LSZH obvykle testovány podle mezinárodních norem: IEC 60332 – Šíření plamene IEC 61034 – Hustota kouře IEC 60754 – Emise a kyselost halogenových plynů Dodržování těchto norem je zásadní při výběru kabelů pro regulované projekty. Kabel LSZH vs kabel PVC Funkce Kabel LSZH PVC kabel Emise kouře Low Vysoká Obsah halogenu žádný Obsahuje chlór Uvolňování toxických plynů Minimální Vysoká Nebezpečí koroze Low Vysoká Úroveň požární bezpečnosti Vysoká Mírný Kdy byste si měli vybrat kabel LSZH? Kabel LSZH byste měli zvážit, když: projekt zahrnuje požadavky na veřejnou bezpečnost instalace je v uzavřených nebo špatně větraných prostorách vyžadují místní předpisy nebo specifikace projektu kabely s nízkou kouřivostí nebo bez halogenů chránící citlivé zařízení je důležité Závěr Kabel LSZH je kritickým řešením pro zlepšení požární bezpečnosti v moderní infrastruktuře. Snížením kouře a eliminací halogenových plynů pomáhá chránit lidské životy i cenné vybavení. Vzhledem k tomu, že bezpečnostní předpisy se celosvětově neustále vyvíjejí, kabel LSZH se stává stále důležitější volbou pro inženýry, dodavatele a vlastníky projektů. Při výběru kabelů vždy ověřte shodu s mezinárodními normami a ujistěte se, že produkt skutečně splňuje požadavky na výkon LSZH. FAQ Co znamená LSZH? LSZH znamená Low Smoke Zero Halogen. Je kabel LSZH povinný? V mnoha projektech – zejména ve veřejných budovách a dopravních systémech – je kabel LSZH často vyžadován předpisy nebo specifikacemi. Je kabel LSZH dražší? Ano, kabely LSZH jsou obvykle dražší než kabely PVC, ale poskytují výrazně vyšší bezpečnostní výkon. Je kabel LSZH šetrný k životnímu prostředí? Kabely LSZH jsou považovány za šetrnější k životnímu prostředí v situacích požáru, protože emitují méně toxických a korozivních látek.

Návrhová životnost kabelů s izolací Cross-Linked Polyethylene (XLPE) je obvykle 20 až 30 let. Ve skutečném provozu je však fyzická životnost moderní XLPE kabely mohou dosáhnout 40 až 60 let, pokud nejsou vystaveny dlouhodobému provozu při maximálním zatížení a jsou chráněny před extrémním poškozením životního prostředí. Při jmenovité provozní teplotě 90 °C si izolační materiál zachovává vysokou dielektrickou pevnost. Když však provozní teplota stoupne na 95 °C až 105 °C, očekávaná životnost kabelu prudce klesne na pouhých 7 až 30 let. Kabely XLPE se staly hlavní páteří sítí středního, vysokého a velmi vysokého napětí díky svým vynikajícím elektrickým izolačním vlastnostem, extrémně nízkým dielektrickým ztrátám, vynikající tepelné odolnosti a vysoké mechanické pevnosti. Životnost kabelu je dynamická degradační funkce společně určovaná teplotou, elektrickým polem, vlhkostí (efekt vodního stromování) a mechanickým namáháním. Základní údaje o životnosti a mezinárodní standardy Základní linie designu: Mezinárodní normy, jako je IEC 60502, přísně stanovují maximální povolenou provozní teplotu trvalého vodiče 90 °C pro kabely XLPE. Tento práh je stanoven na základě rychlosti tepelné oxidační degradace vysokomolekulárních polymerů. Teplotní limity: Přípustná teplota nouzového přetížení pro XLPE kabely se pohybuje od 105°C do 130°C, přičemž okamžitá teplota, kterou vydrží při zkratu, může dosáhnout až 250°C (po dobu nepřesahující 5 sekund). Skutečná životnost: Při standardní provozní teplotě 90°C se předpokládaná životnost materiálu XLPE pohybuje mezi 40 až 60 lety. Pokud kabel trvale funguje v podmínkách částečného zatížení v reálných aplikacích (například s teplotou vodiče udržovanou kolem 70 °C), jeho skutečná životnost může snadno překročit hranici 50 let. Mechanismy stárnutí jádra XLPE kabelů Stárnutí izolace kabelů je nevratný fyzikální a chemický proces, který vede k poklesu dielektrické pevnosti. Primární mechanismy jsou poháněny následujícími čtyřmi stresy: Tepelné stárnutí: Dlouhodobé vystavení vysokým teplotám způsobuje tepelnou oxidační degradaci. Makroskopicky se to projevuje jako křehnutí materiálu s výraznými poklesy prodloužení při přetržení (EAB) a pevnosti v tahu. V technických posouzeních, když EAB klesne na 50 % své počáteční hodnoty, je to považováno za „konec fyzické životnosti“ materiálu. Elektrické stárnutí: Mikroskopické defekty (jako jsou dutiny nebo nečistoty) v izolační vrstvě způsobují zkreslení elektrického pole, což vede k částečnému výboji (PD). V průběhu času elektrická koroze vytváří "elektrický strom", který nakonec pronikne izolační vrstvou, což má za následek katastrofální poruchu. Akumulace prostorového náboje v aplikacích s vysokonapěťovým stejnosměrným proudem (HVDC) také zhoršuje zkreslení elektrického pole. Vodní strom: Toto je "neviditelný zabiják" ve vlhkém prostředí. Působením střídavého elektrického pole vlhkost proniká do mikroskopických defektů v izolátoru a vytváří stromovou síť vodou naplněných mikrodutin. To výrazně snižuje celkovou odolnost izolátoru vůči napětí. Mechanické a chemické namáhání: Nedodržení požadavků na minimální poloměr ohybu během instalace (mechanická únava) rozšíří mikroskopické dutiny, což výrazně podpoří iniciaci částečného výboje a tvorbu vodních stromů. Kromě toho mohou anionty, jako jsou chloridové ionty, v mořském prostředí vyvolat chemickou degradaci při vysokých teplotách, což způsobuje prudký pokles objemového odporu XLPE. Predikce životnosti a pokročilé diagnostické metody K přesnému odhadu zbývajícího užitečného života (RUL) používá průmysl následující matematické modely a technologie nedestruktivního testování: Matematické modely Model předpovědi tepelné životnosti: Na základě Arrheniovy rovnice. Tento model odhaluje exponenciální vztah mezi teplotou a životností: s každým poklesem teploty o 10 °C se životnost tepelného stárnutí zdvojnásobí. Model životnosti elektrického namáhání: Založeno na modelu inverzního výkonu (IPM). Jeho klíčový parametr, Voltage Endurance Coefficient (VEC), měří odolnost materiálu vůči elektrickému stárnutí. Vysoce kvalitní materiály XLPE mají obvykle VEC mezi 15 a 30. Evoluce diagnostických metod DC Hipot (testování vysokého potenciálu stejnosměrného proudu): To je nyní zastaralé a vysoce destruktivní. Vysoké stejnosměrné napětí akumuluje "prostorový náboj" uvnitř izolace XLPE. Když se AC provoz obnoví, superponovaná elektrická pole mohou okamžitě rozbít křehkou izolační vrstvu. Testování VLF (velmi nízká frekvence): V tomto odvětví preferovaná alternativa. Využívá ultra-nízkofrekvenční (0,1 Hz) střídavý proud, který zabraňuje efektu prostorového nabíjení a zároveň způsobuje, že se vážně poškozené defekty během kontrolovaného testování bezpečně porouchají. Diagnostika Tan Delta (tečna úhlu dielektrické ztráty): "Zlatý standard" pro hodnocení stárnutí vodního stromu a pronikání vlhkosti do XLPE kabelů. Měřením nelineárního nárůstu hodnot ztrát při nárůstu testovacího napětí (efekt "Tip-up") přesně kvantifikuje závažnost stárnutí. Monitorování částečného vypouštění (PD): Používá se k přesnému určení mikroskopických defektů v izolační vrstvě (např. vzduchové mezery ve spojích nebo poškozené stínící vrstvy). Inženýrské postupy a zajištění kvality pro prodloužení životnosti XLPE kabelu Dosažení životnosti více než 50 let u kabelů XLPE vyžaduje komplexní kontrolu kvality od výroby až po provoz: Dokonalá kontrola ve výrobě a výběr prémiových materiálů Vysoce čisté materiály musí být používány a vyráběny v ultračistém prostředí. Implementace procesu trojité extruze zajišťuje spojení na atomové úrovni mezi stíněním vodiče, izolační vrstvou XLPE a izolačním stíněním, čímž se zcela eliminují vzduchové mezery mezi vrstvami, které by mohly spustit částečný výboj. Využití XLPE materiálů odolných vůči stromům (TR-XLPE) a komplexních vodotěsných designů (podélné vodě-blokující příze/pásky, radiální vodě-blokující pláště) k absolutní izolaci vnější vlhkosti. Vyhovující instalace a mechanická ochrana Poloměr ohybu (ne méně než 10 až 15 násobek vnějšího průměru) a tahové napětí musí být přísně kontrolovány, aby se zabránilo mikrotrhlinám v izolační vrstvě. Spoje a koncovky jsou nejzranitelnější částí kabelového vedení. Jejich výroba musí být prováděna v relativně suchém, bezprašném prostředí, aby se zabránilo vnášení nečistot. Optimalizace provozního prostředí a Thermal Management Udržujte přiměřenou vzdálenost mezi kabely, abyste usnadnili odvod tepla a zabránili akumulaci tepla. Doporučuje se použít snížený provoz, ponechat vhodnou rezervu ampacity, aby se zabránilo dlouhodobému provozu při plném zatížení. Instalujte spolehlivé přepěťové ochrany (bleskojistky), které absorbují vysokofrekvenční napěťové špičky způsobené spínacími přepětími a údery blesku. Často kladené otázky: Otázka 1: Proč moderní napájecí systémy široce používají kabely XLPE namísto tradičních kabelů z PVC? A: XLPE (Cross-Linked Polyethylene) se vyznačuje trojrozměrnou síťovanou termosetovou strukturou, která umožňuje nepřetržité provozní teploty až 90 °C, což daleko převyšuje PVC (maximálně 70 °C). Kromě toho se XLPE může pochlubit vyšší dielektrickou pevností, nižšími dielektrickými ztrátami a při spalování neuvolňuje toxické halogenové plyny. Komplexně překonává PVC kabely jak v životnosti, tak v elektrickém výkonu. Q2: Maximální provozní teplota kabelu XLPE je 90 °C. Nezpůsobí občasné překročení této teploty okamžité spálení kabelu? A: Nevyhoří hned, ale urychlí tepelné stárnutí. Mezinárodní normy umožňují krátkodobé nouzové přetížení až na 105°C nebo dokonce 130°C. Podle modelu stárnutí Arrhenius však na každých 10 °C teplota překročí jmenovitou hodnotu, rychlost degradace izolační vrstvy se zdvojnásobí. Dlouhodobý provoz při nadměrné teplotě drasticky sníží celkovou životnost kabelu. Q3: Co je to "vodní strom" a jak mu lze zabránit? A: Vodní stromořadí je stromová síť mikrodutin, která se tvoří, když vlhkost proniká do mikroskopických defektů izolátoru a nepřetržitě se rozšiřuje kombinovaným působením střídavého elektrického pole a vlhkého prostředí v kabelech XLPE. Metody prevence zahrnují: použití konstrukcí blokujících vodu (jako jsou radiální pláště blokující vodu a podélné příze blokující vodu), použití materiálů zpomalujících stromy (TR-XLPE) a zajištění, aby se vnější plášť kabelu během instalace nepoškrábal. Q4: Chci otestovat izolační stav kabelů, které jsou v provozu mnoho let. Mohu použít standardní DC Hipot tester? A: rozhodně ne. Provádění tradičních vysokonapěťových DC testů na XLPE kabelech je vysoce destruktivní. Vysoké stejnosměrné napětí akumuluje "prostorový náboj" v izolaci. Jakmile je po testu obnoveno napájení střídavým proudem, izolační vrstva – která by jinak mohla normálně fungovat – je vysoce náchylná k okamžitému poškození. Otázka 5: Pokud by se nemělo používat testování DC Hipot, jak by měl být vědecky vyhodnocen stupeň stárnutí kabelů XLPE? A: Průmyslové normy doporučují používat testování odolnosti střídavého napětí při velmi nízké frekvenci (VLF, 0,1 Hz) v kombinaci s diagnostikou Tan Delta (Dielectric Loss Angle Tangent). Testování VLF negeneruje škodlivé vesmírné náboje, zatímco testování Tan Delta může přesně kvantifikovat závažnost vodního stromořadí uvnitř kabelu měřením charakteristik nelineárního nárůstu (Tip-up) svodového proudu při různých napětích, což vám pomůže naplánovat preventivní výměny. Hledáte vysoce spolehlivé XLPE kabely pro svůj další projekt? > Náš technický tým ve společnosti HUAPU CABLE je připraven vám pomoci s výběrem, přizpůsobením a nasazením kabelů. Kontaktujte nás ještě dnes pro technickou konzultaci nebo vlastní nabídku.

Úvod Měděné a hliníkové vedení je běžné srovnání v elektrickém designu, protože oba materiály jsou široce používány, ale slouží různým potřebám. Měď je známá vyšší vodivostí a kompaktními rozměry, zatímco hliník je lehčí a cenově výhodnější pro mnoho aplikací ve velkém měřítku. Tato příručka vysvětluje výhody a nevýhody měděné kabeláže a hliníkové kabeláže, aby si čtenáři mohli vybrat správnou možnost na základě výkonu, rozpočtu a požadavků na instalaci. 1. Elektrická vodivost Vodivost je nejdůležitější technický rozdíl mezi měděným a hliníkovým vedením. Běžně se měří podle mezinárodního standardu IACS (International Annealed Copper Standard), kde je měď nastavena na 100 %. měď: Měď má vynikající vodivost a může přenášet více proudu v menší velikosti drátu. To z něj dělá silnou volbu pro domácí elektroinstalace, komerční budovy, motory, transformátory a další obvody citlivé na prostor. hliník: Hliník vede elektřinu dobře, ale má asi 61 % vodivosti mědi. Aby hliníkové vedení přeneslo stejné zatížení, musí mít větší průřez, což může ovlivnit výplň vedení a flexibilitu instalace. 2. Hmotnost a instalace Hmotnost je důležitá při přepravě, návrhu nosné konstrukce a instalační práci. V této kategorii má hliník zásadní výhodu. měď: Měď je hustá a výrazně těžší než hliník. Tato dodatečná hmotnost je obvykle zvládnutelná při krátkých stavebních úsecích, ale stává se nevýhodou u stropního přenosu, kde mohou být zapotřebí silnější podpěry. hliník: Hliník má asi jednu třetinu hustoty mědi, což z něj činí preferovanou volbu pro mnoho nadzemních vedení pro přenos energie a aplikace s dlouhým rozpětím. Jeho nižší hmotnost může snížit konstrukční zatížení a náklady na instalaci. 3. Porovnání nákladů Rozpočet je často rozhodujícím faktorem v projektech měděných a hliníkových rozvodů. měď: Měď je obvykle dražší kvůli ceně surovin a nákladům na zpracování. Na oplátku nabízí vynikající výkon v menším balení a je často preferován tam, kde je prioritou dlouhodobá spolehlivost. hliník: Hliník je obvykle levnější variantou a může přinést značné úspory ve velkých instalacích. Celkové náklady na projekt by však měly zahrnovat také výběr konektoru, kvalitu zakončení a instalační postupy navržené pro hliníkové vodiče. 4. Bezpečnost a dlouhodobý výkon Moderní hliníkové kabely může být bezpečné, když je správně navrženo, ukončeno a udržováno. Klíčem je použití správných zařízení, hodnot točivého momentu a konektorů určených pro hliník. měď: Měď je mechanicky odolná a méně náchylná k problémům se spojením způsobeným tepelnou roztažností. Je široce používán v kritických obvodech, protože funguje konzistentně v průběhu času. hliník: Hliník se při změnách teploty roztahuje a smršťuje více než měď, takže uvolněné nebo nekompatibilní koncovky mohou způsobit nahromadění tepla. Správně specifikované konektory a moderní způsoby instalace pomáhají toto riziko snížit. Rychlá srovnávací tabulka Funkce Měděné vedení Hliníkové rozvody Vodivost Vyšší (100 % IACS) Nižší (asi 61 % IACS) Velikost drátu Menší pro stejný proud Větší pro stejný proud Hmotnost Těžší Zapalovač náklady Vyšší cena materiálu Nižší náklady na materiál Běžná použití Bytová elektroinstalace, komerční elektroinstalace, motory, transformátory, kritické obvody Nadzemní vedení, distribuce, dlouhodobé a nákladově citlivé projekty Kterou byste si měli vybrat? Měď zůstává standardní volbou pro většinu bytových a komerčních elektroinstalačních aplikací, protože nabízí silnou vodivost, kompaktní rozměry a spolehlivý dlouhodobý výkon. Hliník je vynikající volbou, když jsou hlavními problémy hmotnost a cena, zejména v přenosových a distribučních projektech, kde jsou přijatelné větší rozměry vodičů. U hliníkové kabeláže jsou nezbytné správné konektory, kompatibilní zařízení a správné instalační postupy, aby se zabránilo přehřátí, jiskření a předčasnému selhání. Často kladené otázky Je hliníková elektroinstalace bezpečná? Ano, moderní hliníkové vedení může být bezpečné, pokud je nainstalováno se správnými konektory, zařízeními a nastavením krouticího momentu. Starší hliníkové rozvody s odbočkami způsobovaly problémy hlavně kvůli špatným spojům a nekompatibilním součástem. Proč je v budovách preferována měď? Upřednostňuje se měď, protože přenáší více proudu při menší velikosti a v mnoha stavebních aplikacích se snáze ukončuje. Je také méně citlivý na problémy se spojením způsobené tepelnou roztažností. Kde se hliníkové rozvody používají nejčastěji? Hliník se běžně používá v nadzemních elektrických vedeních, distribučních systémech a některých rozsáhlých průmyslových nebo komerčních aplikacích, kde je důležitá snížená hmotnost a nižší náklady. Klíčové věci Měď je nejlepší, když jsou hlavními prioritami vodivost, kompaktní velikost a dlouhodobá spolehlivost. Hliník je nejlepší, když na nižších nákladech a nižší hmotnosti záleží více než na velikosti vodiče. U hliníkové kabeláže závisí bezpečný výkon na správných konektorech, koncovkách a instalaci v souladu s předpisy. Závěr Rozhodnutí o měděné nebo hliníkové elektroinstalaci závisí na cílech vašeho projektu. Zvolte měď, když nejvíce záleží na výkonu, kompaktní velikosti a dlouhodobé spolehlivosti. Vyberte si hliník, pokud je prioritou nižší hmotnost a nižší cena materiálu, a ujistěte se, že instalace používá správné konektory a hardware vyhovující kódu.
