Jak napětí ovlivňuje výběr kabelu v řídicích systémech

Zapnuto jmenovité napětí 450/750V ovládací kabel s plastovou izolací s není pouze maximální prahová hodnota – definuje třídu izolace kabelu a určuje kompatibilitu s ochrannými zařízeními, svorkovnicemi a kryty. Neodpovídající jmenovité napětí je jednou z nejčastějších příčin časné degradace izolace v ovládacích panelech.

V praxi řídicí obvody zřídka pracují v blízkosti svého jmenovitého napětí. Rating místo toho řídí dielektrická pevnost a povrchová vzdálenost vyžaduje izolační materiál. Pro nízkonapěťové řídicí systémy poskytují kabely s jmenovitým napětím 450/750 V smysluplnou bezpečnostní rezervu, zejména v prostředích s přechodnými špičkami nebo zemními poruchami.

Klíčové faktory pro sladění s třídou napětí:

• Jmenovité napětí svorkovnice musí být stejné nebo větší než jmenovitá izolace kabelu
• Kabelová průchodka a fitinky pro vedení by měly být dimenzovány pro stejnou kategorii instalace
• Sdružování kabelů různých napěťových tříd dohromady vyžaduje izolaci kabelu s nejvyšším jmenovitým výkonem, který se aplikuje napříč svazkem
• IEC 60227 a GB/T 9330 poskytují formální referenční rámec pro tuto rodinu kabelů

Společnost Zhejiang Huapu Cable Co., Ltd. vyrábí tyto kabely v přísném souladu s normami IEC i GB, což poskytuje týmům pro nákup dokumentů jistotu potřebnou pro audity a systémové certifikace.

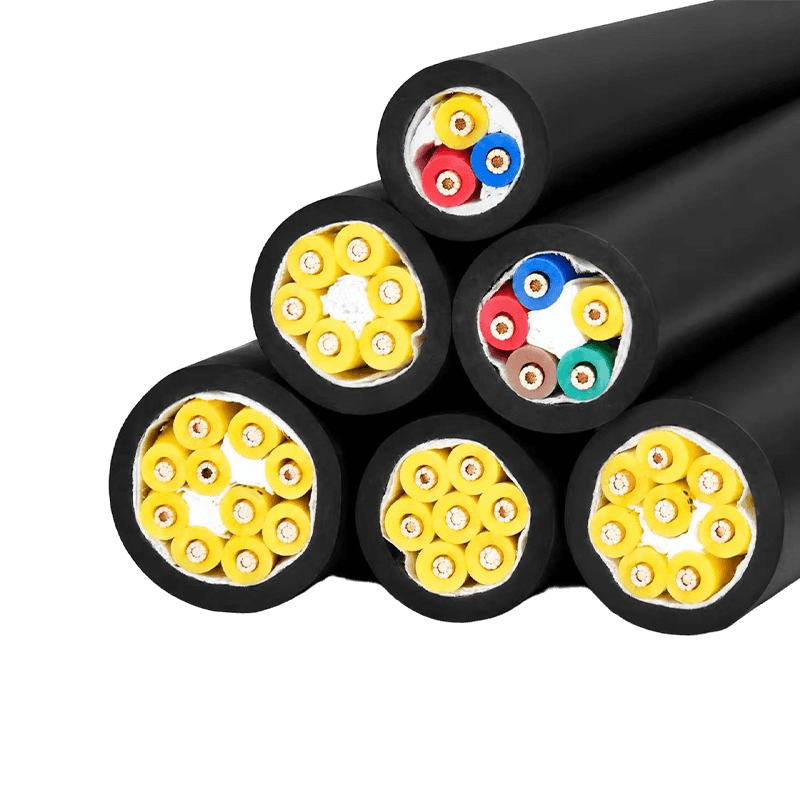

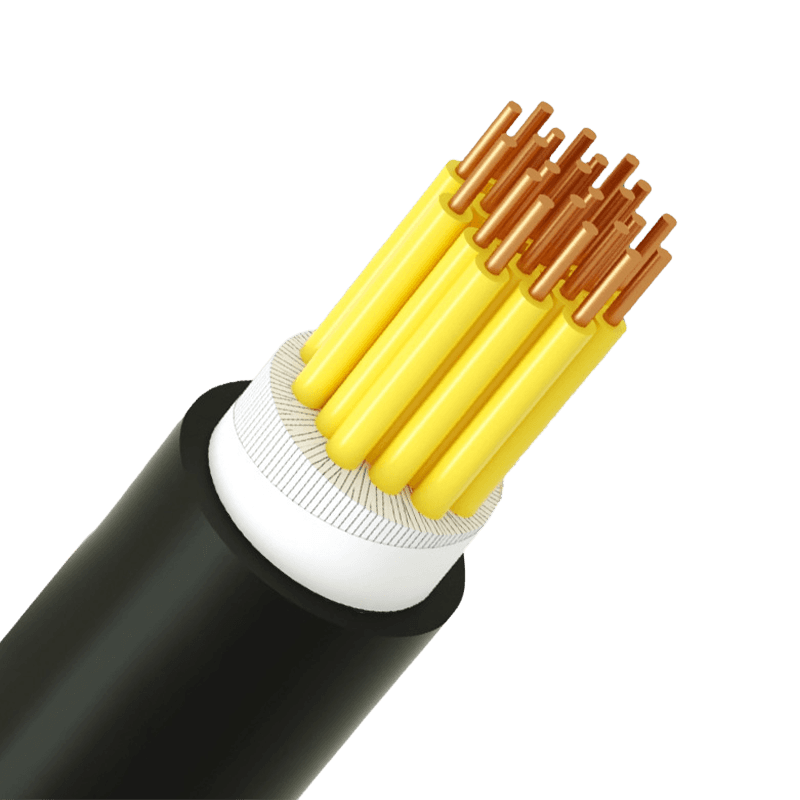

Počet jader a průřez: Přizpůsobení vícežilového řídicího kabelu vašemu návrhu obvodu

Vícežilové ovládací kabely jsou specifikovány dvěma primárními parametry: počtem žil a průřezem vodiče (mm²). Toto nejsou vzájemně zaměnitelná rozhodnutí – jedno řídí kapacitu signálu, druhé řídí schopnost přenosu proudu a pokles napětí na vzdálenost.

Výběr počtu jader by měl předvídat náhradní jádra — průmyslová praxe doporučuje vyčlenit 10–20 % dodatečných jader nad rámec současných potřeb obvodu, aby bylo možné vyhovět budoucím úpravám bez opětovného vytahování kabelů. To je zvláště důležité u elektrických ovládacích prvků a panelů obráběcích strojů, kde je dodatečné vybavení nákladné.

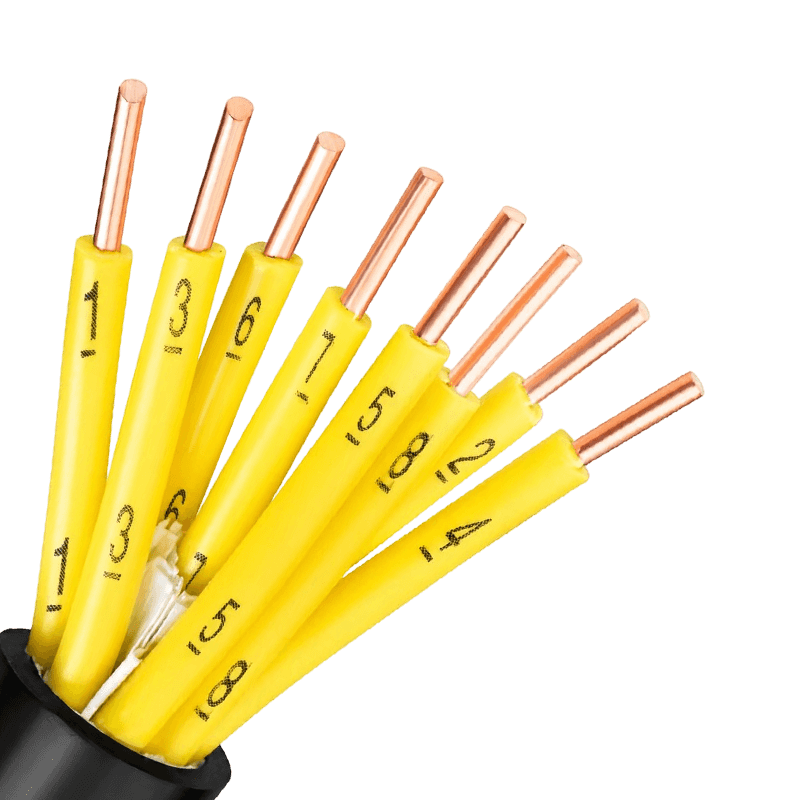

U hustých vícežilových uspořádání je důležitá také identifikace vodičů: sekvenční číslování, barevné kódování podle IEC 60445 nebo jejich kombinace snižují chyby při uvádění do provozu a zjednodušují sledování údržby.

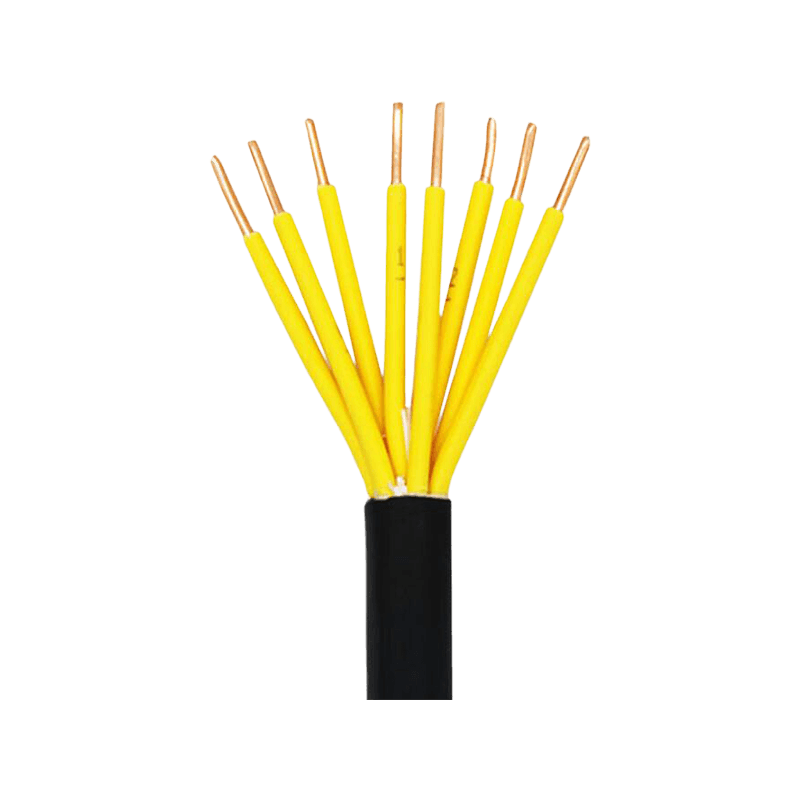

PVC izolace v řídicích kabelech: Kde funguje a kde má limity

PVC (polyvinylchlorid) zůstává dominantním izolačním materiálem pro ovládací kabely s plastovou izolací díky své nízké ceně, snadnému zpracování a široké chemické odolnosti. Výběr materiálu by se však měl řídit prostředím instalace, nikoli pouze cenou.

Kde standardní PVC izolace funguje dobře:

• Vnitřní instalace se stabilní okolní teplotou (typicky –15 °C až 70 °C)
• Ovládací skříně, kabelové lávky a potrubní systémy s omezeným UV zářením
• Prostředí bez trvalého kontaktu s oleji, rozpouštědly nebo koncentrovanými kyselinami

Kdy zvážit alternativy:

• Nízkokouřový bezhalogenový (LSHF/LSZH) varianty jsou vyžadovány v uzavřených veřejných prostranstvích, tunelech a železničních prostředích, kde je regulována tvorba toxických výparů při požárech
• Nehořlavý nebo ohnivzdorný stupně jsou specifikovány pro řídicí obvody elektrárny a systémy kritické z hlediska bezpečnosti, kde je povinná trvalá integrita obvodu během požáru
• Izolace ze zesíťovaného polyetylenu (XLPE) nabízí vynikající tepelnou odolnost pro aplikace přesahující 70 °C trvalé provozní teploty

Náš výrobní sortiment pokrývá všechny tyto kategorie izolací, což znamená, že specifikátoři mohou standardizovat dodavatelské vztahy a přitom stále splňovat požadavky specifické pro aplikaci v celém zařízení.

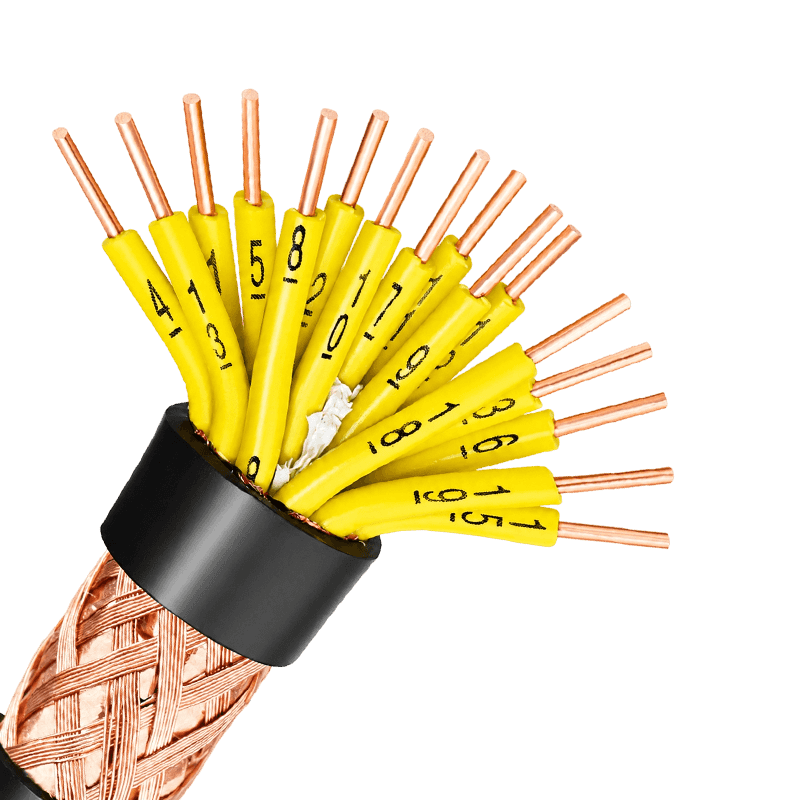

Stínění v řídicích kabelech: Kdy je to nutné a jaký typ specifikovat

Ne všechny vícežilový ovládací kabel běhy vyžadují stínění, ale nesprávná identifikace těch, které ano, je častým zdrojem rušení signálu v průmyslových instalacích. Rozhodnutí závisí na typu signálu, vedení kabelů a elektromagnetickém prostředí zařízení.

obecně Nejzranitelnější jsou analogové signály (4–20 mA, 0–10 V) a nízkoúrovňové senzorové výstupy k elektromagnetickému rušení (EMI). Digitální řídicí signály jsou odolnější vůči šumu, i když stínění se stále doporučuje, když kabely vedou paralelně k napájecím kabelům na dlouhé vzdálenosti.

Často opomíjené pravidlo: uzemnění stínění musí být provedeno pouze na jednom konci ve většině signálových obvodů přístroje, aby se zabránilo proudům zemní smyčky, které zavádějí právě ten šum, který má stínění blokovat. V řídicích obvodech elektrárny a rozvodny se praxe uzemnění může lišit — vždy dodržujte schéma uzemnění systémového integrátora.

Stejně důležitá je disciplína ve vedení: zachování fyzického oddělení mezi svazky řídicích kabelů a silnoproudými silovými kabely – v ideálním případě 200 mm nebo více kde jsou paralelní běhy nevyhnutelné — snižuje rušení u zdroje a snižuje závislost na samotném stínění.
