Úvod

Vzhledem k tomu, že se celosvětový fotovoltaický (PV) průmysl neustále rozšiřuje, hraje výkon solárních kabelů zásadní roli při zajišťování bezpečnosti, spolehlivosti a dlouhodobého výkonu solárních systémů.

Očekává se, že moderní fotovoltaické kabely budou fungovat déle než 25 let, přičemž budou nepřetržitě vystaveny:

• UV záření
• Silný déšť
• Kolísání teplot
• Mechanické namáhání
• Venkovní povětrnostní podmínky

v posledních letech AD7 a AD8 se staly běžnými termíny na evropském solárním trhu, zejména pro plovoucí fotovoltaické (FPV), zemědělské fotovoltaické a pobřežní solární projekty.

Co ale tato hodnocení vlastně znamenají? Jsou to kabelové standardy nebo jednoduše klasifikace instalací?

Tato příručka vysvětluje rozdíly mezi AD7 a AD8 z hlediska materiálů, konstrukce kabelů, vodotěsnosti a typických aplikací.

---

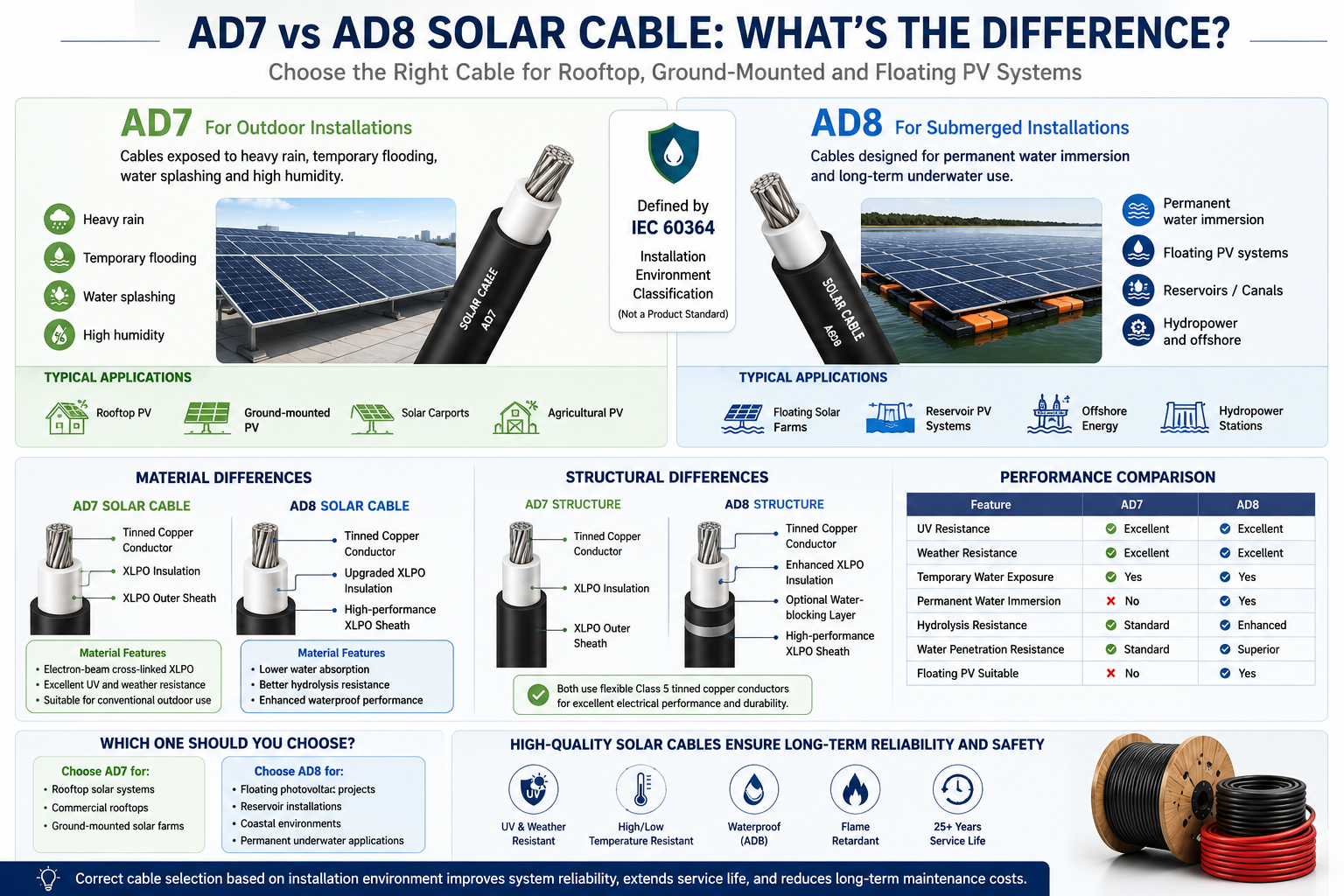

AD7 vs AD8 na první pohled

AD7 a AD8 jsou klasifikace prostředí instalace definované IEC 60364 , nikoli normy certifikace produktů.

Klíčovým rozdílem je úroveň expozice vodě.

---

Co je AD7?

AD7 je určen pro venkovní prostředí, kde jsou kabely často vystaveny vlhkosti, ale jsou není trvale ponořen .

Typické aplikace

• Střešní solární systémy
• Pozemní FVE
• Solární přístřešky pro auta
• Zemědělské FV projekty

Podmínky prostředí

• Silný déšť
• Dočasné záplavy
• Stříkající voda
• Vysoká vlhkost

Správně navržená instalace AD7 může odolat dlouhodobému venkovnímu vystavení, ale není určena pro nepřetržitý provoz pod vodou.

---

Co je AD8?

AD8 je navržen pro mnohem drsnější prostředí, kde mohou kabely zůstat v kontaktu s vodou po delší dobu.

Typické aplikace

• Plovoucí fotovoltaické (FPV) systémy
• Zásobní solární farmy
• Offshore projekty obnovitelné energie
• Zavlažovací kanály
• Vodní elektrárny

Na rozdíl od AD7 vyžadují instalace AD8 kabely, které si udrží elektrický výkon i po dlouhodobém vystavení vodě.

---

Proč standardní solární kabely nemohou vždy splňovat požadavky AD8

Mnoho standardních FV kabelů vyhovuje mezinárodně uznávaným normám, jako jsou:

• EN 50618
• IEC 62930
• Certifikace TÜV PV

Tyto kabely již poskytují vynikající:

• UV odolnost
• Odolnost vůči povětrnostním vlivům
• Odolnost vůči ozónu
• Zpomalení hoření
• Vysokoteplotní výkon

Dodržování těchto norem však ano nezaručuje automaticky dlouhodobý výkon pod vodou .

Nepřetržité ponoření přináší další výzvy, včetně:

• Pronikání vody do polymerních materiálů
• Zrychlené stárnutí izolace
• Snížená dielektrická pevnost
• Koroze kovových součástí
• Mechanická degradace

Z tohoto důvodu vyžadují aplikace AD8 další inženýrství nad rámec konvenčních návrhů PV kabelů.

---

Materiálové rozdíly

Solární kabel AD7

Většina solárních kabelů AD7 používá izolaci XLPO zesíťovanou elektronovým paprskem.

Mezi klíčové vlastnosti patří:

• Vynikající odolnost proti UV záření
• Vysoká teplotní odolnost
• Dobrá flexibilita
• Dlouhá venkovní životnost

Tyto materiály dobře fungují v konvenčních venkovních solárních instalacích.

Solární kabel AD8

Ve srovnání s AD7 kabely AD8 obvykle obsahují vylepšené složení materiálů, včetně:

• Nižší nasákavost
• Zvýšená odolnost proti hydrolýze
• Vylepšená schopnost blokovat vodu
• Síťované XLPO sloučeniny s vyšší hustotou

Tato vylepšení pomáhají zabránit dlouhodobému pronikání vlhkosti a zachovat elektrickou spolehlivost.

---

Porovnání materiálů pláště

Vnější plášť kabelu slouží jako primární vrstva ochrany životního prostředí.

Vylepšené složení pláště je jedním z hlavních důvodů, proč kabely AD8 fungují lépe v ponořených prostředích.

---

Strukturální rozdíly

Ačkoli se kabely AD7 a AD8 navenek často zdají podobné, jejich vnitřní konstrukce se může výrazně lišit.

Typická konstrukce AD7

• Pocínovaný měděný vodič třídy 5
• XLPO izolace
• Vnější plášť XLPO

Tato struktura nabízí vynikající flexibilitu a odolnost vůči povětrnostním vlivům.

Typická konstrukce AD8

• Pocínovaný měděný vodič třídy 5
• Vylepšená izolace XLPO
• Volitelná vrstva blokující vodu
• Vysoce výkonný XLPO vnější plášť
• Vylepšená těsnící struktura

Tato konstrukční vylepšení snižují pronikání vody a zlepšují dlouhodobou životnost.

---

Vodotěsné testování výkonu

Standardníníní fotovoltaické kabely obvykle podstupují:

• Testování izolačního odporu
• Vysokonapěťové testování
• UV stárnutí
• Odolnost vůči povětrnostním vlivům testing
• Tepelné cyklování

Aplikace AD8 často vyžadují další testování, jako například:

• Dlouhodobé ponoření do vody
• Testování průniku vody
• Testování tlakovou vodou
• Urychlené stárnutí po ponoření
• Ověření elektrického výkonu po ponoření

V závislosti na požadavcích projektu mohou tato hodnocení trvat několik měsíců.

---

Porovnání výkonu

---

Jaký kabel byste si měli vybrat?

AD7 se doporučuje pro:

• Obytné střešní fotovoltaické systémy
• Komerční střešní projekty
• Pozemní solární farmy
• Průmyslové fotovoltaické instalace

AD8 se doporučuje pro:

• Plovoucí solární farmy
• Projekty FV nádrží
• Pobřežní prostředí
• Trvalé podvodní instalace

Výběr AD8 pro standardní střešní systémy obecně zvyšuje náklady na projekt, aniž by poskytoval významnou přidanou hodnotu.

---

Výhled do budoucnosti

Očekává se, že plovoucí fotovoltaické elektrárny budou v nadcházejícím desetiletí rychle růst kvůli:

• Efektivnější využití půdy
• Snížené odpařování vody
• Zlepšená účinnost solárních modulů díky přirozenému chlazení
• Lepší integrace s infrastrukturou vodní energie

Vzhledem k tomu, že plovoucí fotovoltaika pokračuje v expanzi, poroste také poptávka po vysoce výkonných vodotěsných solárních kabelech a pokročilých izolačních materiálech.

---

Závěr

Rozdíl mezi AD7 a AD8 sahá daleko za vodotěsný výkon.

Zatímco oba jsou vhodné pro venkovní fotovoltaické instalace, kabelové systémy AD8 jsou speciálně navrženy pro trvalé ponoření do vody díky vylepšeným materiálům, optimalizované konstrukci kabelů a náročnějším vodotěsným testům.

Pro konvenční střešní a pozemní fotovoltaické systémy zůstávají preferovaným řešením certifikované solární kabely EN 50618 nebo IEC 62930. Avšak pro plovoucí fotovoltaické projekty a další ponořená prostředí poskytují kabelová řešení s hodnocením AD8 dlouhodobou spolehlivost potřebnou pro desetiletí bezpečného provozu.

Výběr vhodného kabelu na základě instalačního prostředí je nezbytný pro maximalizaci spolehlivosti systému, prodloužení životnosti a snížení nákladů na údržbu.
