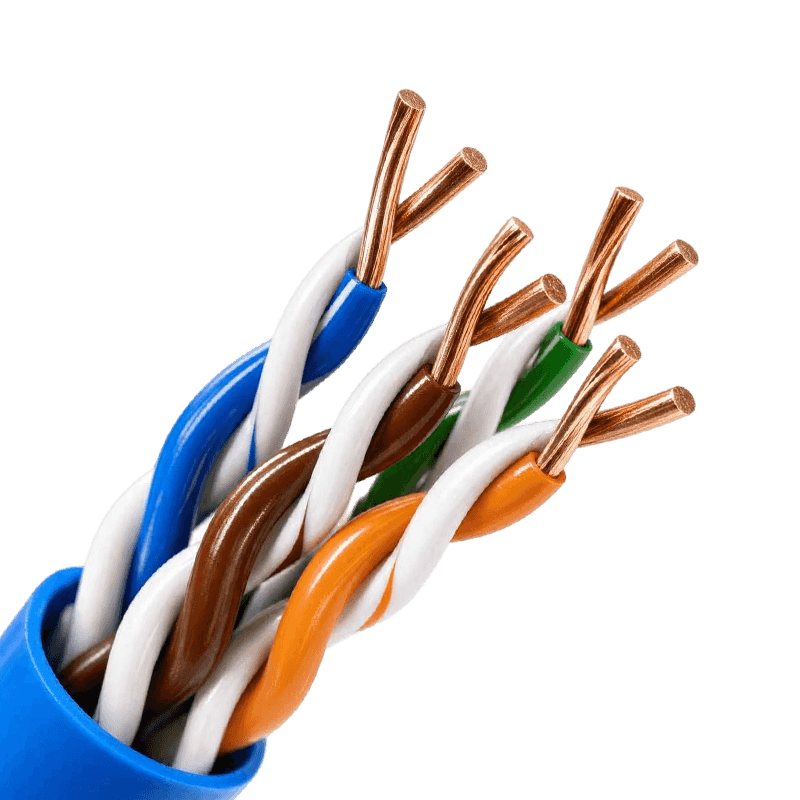

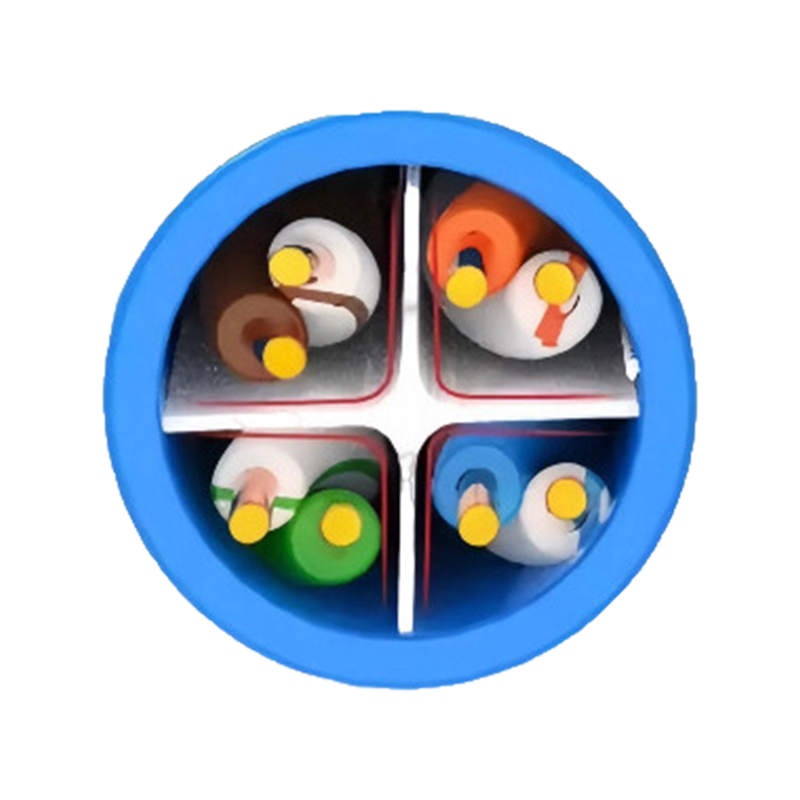

Jak geometrie kroucených párů řídí přeslechy v komunikačních kabelech

Zkroucení komunikačního kabelu s kroucenou dvojlinkou není pouze výrobní vymožeností – je to základní mechanismus, kterým kabel odmítá elektromagnetické rušení a potlačuje přeslechy mezi sousedními páry. Když jsou dva vodiče zkrouceny dohromady, jakékoli vnější elektromagnetické pole indukuje téměř stejná a opačná napětí v postupných polovičních zákrutech, která se v přijímači ruší potlačením společného režimu. Účinnost tohoto potlačení závisí na délce zkroucení: kratší položení (více zkroucení na metr) poskytuje lepší potlačení hluku, ale mírně zvyšuje náklady na kabel a útlum díky přidané délce vodiče. Ve vícepárových komunikačních kabelech je každému páru přiřazena jedinečná, pečlivě řízená délka pokládky, která se liší od každého sousedního páru. Tato záměrná variace – typicky v rozsahu od přibližně 25 mm do 38 mm na pár ve standardním kabelu Cat6A – zajišťuje, že žádné dva páry nedosáhnou konstruktivního vyrovnání rušení na trase kabelu, což je primární mechanismus za výkonnostními specifikacemi pro přeslechy na blízkém konci (NEXT) a přeslechy na vzdáleném konci (FEXT), které definují spolehlivost přenosu dat. Přísné výrobní tolerance na konzistenci délky pokládky po celé délce kabelu jsou tím, co odděluje vysoký výkon komunikační kabely z komoditních produktů.

Poměr útlumu a křížení a proč předpovídá výkon datového spoje v reálném světě

Při hodnocení komunikační kabely u infrastruktury strukturované kabeláže jsou hodnoty útlumu a přeslechu často posuzovány nezávisle, ale metrikou, která nejpříměji předpovídá, zda bude datové spojení spolehlivě fungovat při své jmenovité rychlosti, je poměr útlumu k přeslechu (ACR) – konkrétně varianta součtu výkonu (PS-ACR). ACR se vypočítá jednoduše jako NEXT mínus vložný útlum v každém frekvenčním bodě, vyjádřený v decibelech. Pozitivní ACR znamená, že signál přicházející na vzdálený konec je silnější než přeslechový šum, který jej ruší; čím větší je kladná marže, tím je odkaz robustnější. Pro kabeláž Cat6 na 250 MHz je minimální PS-ACR-N (součet výkonu ACR na blízkém konci) specifikován na přibližně 3,0 dB – velmi tenká hranice. Kabeláž Cat6A na 500 MHz udržuje minimální PS-ACR-N kolem 25 dB, což je důvod, proč je Cat6A minimální doporučenou kategorií pro aplikace 10GBASE-T. Pochopení ACR spíše než fixace na jednotlivé hodnoty útlumu nebo přeslechů pomáhá návrhářům sítí vybrat komunikační kabely, které poskytují skutečnou světlou rezervu pro zamýšlenou aplikaci, spíše než kabely, které pouze splňují písmeno specifikace kategorie v jejích nejhorších případech.

Výběr dielektrického materiálu a jeho vliv na rychlost šíření signálu

Izolační materiál obklopující každý vodič v komunikačním kabelu přímo určuje rychlost šíření signálu, která ovlivňuje jak jmenovitou rychlost šíření (NVP), tak charakteristiku zpoždění a zpoždění kabelu. Rychlost šíření je nepřímo úměrná druhé odmocnině relativní permitivity izolačního materiálu (dielektrická konstanta). Pevný polyethylen (PE) s dielektrickou konstantou přibližně 2,25 poskytuje NVP přibližně 66 % rychlosti světla ve volném prostoru. Pěnový polyethylen – kde jsou do matrice PE zavedeny mikroskopické vzduchové dutiny – snižuje efektivní dielektrickou konstantu na 1,5 nebo nižší, čímž tlačí NVP nad 75–85 % rychlosti světla. Na tom záleží prakticky dvěma způsoby: za prvé, vyšší NVP znamená nižší zpoždění šíření, což je důležité v aplikacích citlivých na latenci, jako jsou sítě finančního obchodování a řídicí systémy v reálném čase; za druhé, přísnější kontrola konzistence dielektrické konstanty po délce kabelu snižuje zkreslení zpoždění mezi páry, které se stává kritickým parametrem v 10G a 40G Ethernetu, kde více párů přenáší simultánní datové toky, které musí být v přijímači rekombinovány v těsném časovém okně. Vysoce výkonné komunikační kabely pro páteřní aplikace datových center rutinně přesně specifikují pěnovou PE izolaci, aby bylo dosaženo rychlosti šíření a zkreslení výkonu, které vyžadují hustý paralelní přenos.

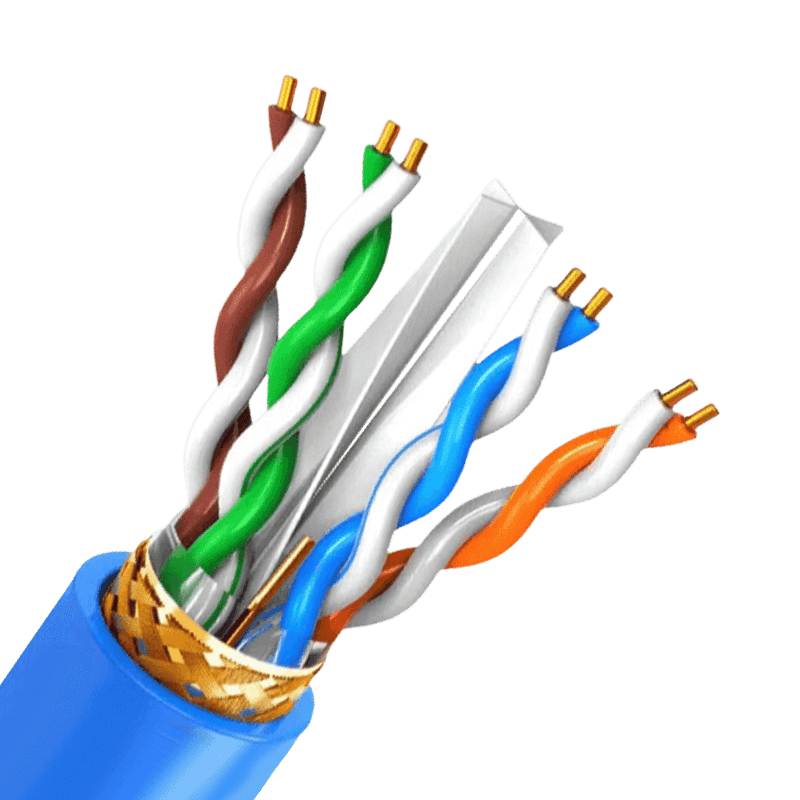

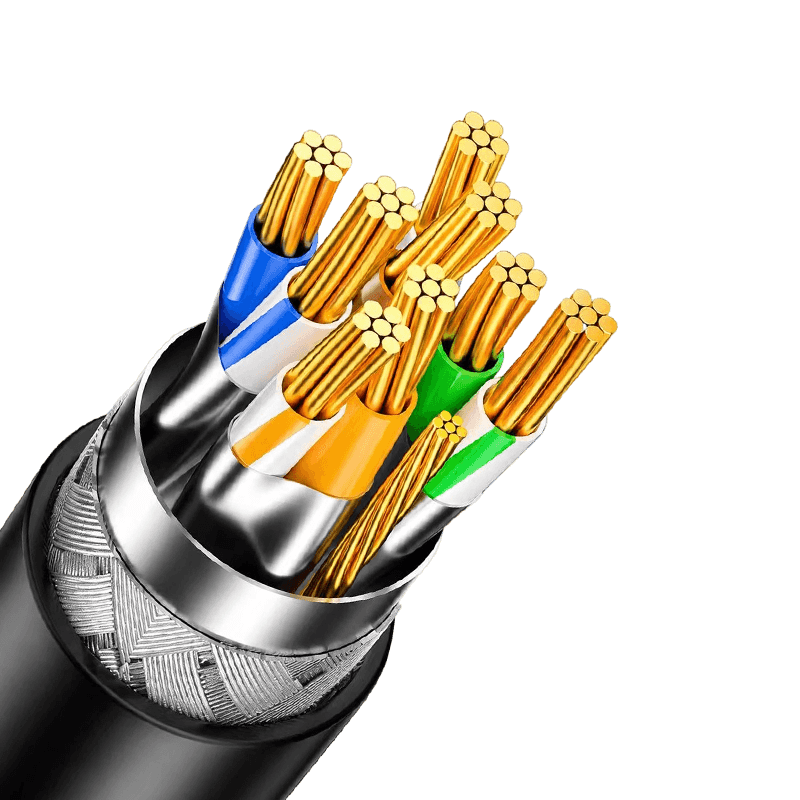

Stínící architektury v komunikačních kabelech: F/UTP, S/FTP a když je každá vhodná

Normy IEC 61156 a ISO/IEC 11801 definují systematickou nomenklaturu pro stínění komunikačních kabelů, která popisuje jak celkové stínění kabelu, tak stínění jednotlivých párů, ve formátu XX/YTP. Pochopení, kdy specifikovat jednotlivé architektury, je spíše praktickým technickým rozhodnutím než cvičením zaškrtávacího políčka specifikace.

Aby byly stíněné komunikační kabely účinné, vyžadují souvislou nízkoimpedanční zemní cestu od stínění k zemi na obou koncích spoje. Neuzemněné nebo špatně uzemněné stínění na kabelu S/FTP nebo F/UTP může ve skutečnosti zhoršit výkon ve srovnání s nestíněným kabelem, protože funguje jako anténa, která spojuje vnější šum přímo do signálových párů.

Klasifikace šíření plamene a kouře pro vnitřní komunikační kabely

Komunikační kabely vedené přes plenární prostory, stoupačky a prostředí otevřených kanceláří podléhají klasifikacím požární bezpečnosti, které určují, které produkty lze legálně instalovat na která místa. V Severní Americe klasifikuje NEC (NFPA 70) komunikační kabely jako CMP (Communications Multipurpose Plenum), CMR (Riser), CM (General Purpose) a CMX (Limited Use), přičemž CMP představuje nejpřísnější plamen a kouř pro použití ve vzduchotechnických prostorech. V Evropě a na trzích v souladu s normami IEC platí rámec CPR (Construction Products Regulation) EN 50575, definující třídy reakce na oheň od Aca dolů přes B1ca, B2ca, Cca, Dca, Eca a Fca – každá vyžaduje testování šíření plamene, rychlosti uvolňování tepla (HRR), produkce kouře (s1–s3), hořící kapky a1–3–2 kyseliny. Kabel klasifikovaný jako Cca-s1,d1,a1 nabízí výrazně lepší celkovou požární bezpečnost než kabel klasifikovaný jako Dca-s3,d2,a2, i když oba spadají do stejné skupiny primární třídy. Pro projektanty budov a dodavatele kabelů je porozumění subklasifikačním příponám stejně důležité jako primární třída při specifikaci komunikačních kabelů pro projekty s přísnými požadavky na bezpečnost uživatelů nebo závazky shody s pojištěním.

Mimozemské přeslechy v přibalených instalacích komunikačních kabelů a jak je spravovat

Alien crosstalk (AXT) – elektromagnetické propojení mezi sousedními kabely ve stejném svazku nebo přihrádce, na rozdíl od párů v rámci jednoho kabelu – se stalo definující konstrukční výzvou se zavedením 10GBASE-T Ethernetu, který využívá všechny čtyři páry současně pro plně duplexní přenos přes 100 metrů mědi. Na rozdíl od interního přeslechu, který výrobci kabelů ovládají prostřednictvím párové geometrie a stínění, je cizí přeslech proměnnou závislou na instalaci, která se zhoršuje, jak se svazky kabelů zhušťují. IEC 61935-1 a TIA-568-C.2 řeší cizí přeslechy prostřednictvím specifikací mimozemského přeslechu na blízkém konci (PSANEXT) a mimozemského přeslechu na vzdáleném konci (PSAELTF). V praxi řízení cizích přeslechů ve velkých horizontálních kabelových svazcích zahrnuje několik přístupů: udržování fyzického oddělení mezi kabely, kde je to možné, vyhýbání se paralelnímu vedení více než 24 kabelů v jednom těsném svazku, používání stíněných komunikačních kabelů F/UTP nebo S/FTP, jejichž celkové stínění fólie zajišťuje přirozené potlačení AXT, a – pokud jsou nestíněné U/UTP kabely instalovány v celé skupině kabelů od stejného výrobce – jsou instalovány kabely stejného výrobce. Výkon AXT je vysoce citlivý na relativní fázový vztah geometrií párů sousedních kabelů. Naše výrobní přesnost ve společnosti Zhejiang Huapu Cable Co., Ltd., podpořená procesy řízení kvality ISO 9001, zajišťuje konzistentní délku pokládky a geometrii napříč výrobními šaržemi – přímý příspěvek k předvídatelnému výkonu cizích přeslechů v hustých instalacích.

Komunikační kabely Cat8: Co vlastně vyžaduje šířka pásma 2000 MHz od kabelu

Komunikační kabely kategorie 8, standardizované v ISO/IEC 11801-1 (třída I a třída II) a TIA-568-C.2-1, podporují aplikace 25GBASE-T a 40GBASE-T na maximální délce kanálu 30 metrů, pracující na frekvencích až 2000 MHz. Dosažení spolehlivého přenosu signálu na 2 GHz klade na kabel fyzická omezení, která jsou kvalitativně odlišná od těch, která řídí Cat6A na 500 MHz. Při 2000 MHz je hloubka mědi přibližně 1,5 µm – což znamená, že prakticky veškerý proud protéká mikroskopicky tenkou vnější vrstvou povrchu vodiče. Jakákoli nepravidelnost povrchu, oxidace nebo vada ve výkresu vodiče v tomto měřítku zvyšuje efektivní odpor a snižuje výkon vložného útlumu. To je důvod, proč kabely Cat8 univerzálně používají vodiče s holým měděným nebo postříbřeným měděným povrchem a povinně vyžadují stínění fólií po páru (všechny kabely Cat8 jsou podle definice F/UTP nebo S/FTP — nestíněný Cat8 ve standardu neexistuje). Rozhraní konektoru je stejně kritické: při 2 GHz může zpětný útlum a příspěvek vložného útlumu u špatně navrženého nebo nesprávně zakončeného konektoru RJ-45 nebo TERA spotřebovat celou rezervu kanálu. Cat8 není pouhým přírůstkovým vylepšením oproti Cat6A – představuje jinou třídu přesné výrobní disciplíny aplikované na komunikační kabely, konektory a ukončovací nástroje současně.

Snížení výkonu komunikačního kabelu v důsledku mechanického namáhání během instalace a po ní

Komunikační kabel, který prošel továrním testem, může po instalaci stále selhat certifikaci kanálu, pokud mechanické namáhání během tažení, ohýbání nebo svazkování změnilo vnitřní geometrii kabelu. Z mechanického namáhání vyvolaného instalací vzniká několik specifických poruchových režimů:

• Deformace páru z nadměrného tahového napětí: Většina komunikačních kabelů Cat6 a Cat6A specifikuje maximální instalační tažné napětí 110 N (přibližně 25 lbf). Překročení tohoto – běžný jev při protahování dlouhých vedení ucpaným vedením – trvale prodlužuje vodiče a mění geometrii kroucení páru, zvyšuje NEXT a snižuje výkon při ztrátě zpětného toku.
• Zalamování a ostré ohýbání: Minimální poloměr ohybu pro kabely Cat6A U/UTP je obvykle 8násobek vnějšího průměru kabelu během instalace, v případě pevné instalované polohy se může uvolnit až na 4násobek. Ostré zalomení – dokonce i takové, které vypadá, že odskočí – vytváří trvalou diskontinuitu v profilu impedance kabelu, která se projeví jako špička zpětné ztráty při frekvenci odpovídající elektrické délce zalomení.
• Rozdrcení v přeplněných podnosech: Komunikační kabely uložené pod silně zatíženými kabelovými žlaby mohou být vystaveny trvalému tlakovému zatížení, které deformuje průřez kabelu z kulatého na oválný. Tím se změní rozestup párů k párům v kabelu a zvýší se úrovně cizích přeslechů, které se často projeví až měsíce po instalaci, když se deformace stabilizuje.
• Přílišné utažení stahovací pásky: Zipové pásky aplikované s nadměrným napětím kolem svazků komunikačních kabelů vytvářejí lokalizované vysokotlaké body, které deformují vnější plášť a stlačují vnitřní geometrii páru. Osvědčenou praxí v oboru je použití suchých zipů pro svazky komunikačních kabelů nebo ověření, zda napnutí zipu viditelně nedeformuje plášť kabelu.

Certifikační testování kanálu po instalaci pomocí terénního testeru úrovně IV nebo úrovně V poskytuje jediné spolehlivé potvrzení, že instalované komunikační kabely splňují svou specifikovanou výkonnostní kategorii po mechanické realitě instalace ve fázi výstavby.

Průmyslové komunikační kabely: Rozdíly od komerčních IT kabelů při konstrukci a testování

Komunikační kabely nasazené v prostředí průmyslové automatizace – propojující PLC, HMI, senzory a průmyslové ethernetové přepínače ve výrobních závodech, procesních zařízeních a energetické infrastruktuře – čelí zásadně jiným zátěžím než kancelářské IT kabely. Normy IEC 61784 a IEC 61918 se konkrétně zabývají průmyslovými komunikačními sítěmi (fieldbusy a průmyslový Ethernet) a kabely používané v těchto systémech se liší od komerčních produktů Cat6 nebo Cat6A v několika důležitých ohledech. Průmyslové komunikační kabely obvykle obsahují olejivzdorné a chemicky odolné vnější pláště složené z PUR (polyuretan) nebo CPE (chlorovaný polyetylen) spíše než standardní směsi PVC nebo LSZH. Jsou navrženy tak, aby vydržely opakované ohýbání přes kabelové nosiče (tažné řetězy), s hodnocením ohybových cyklů 5–10 milionů cyklů při specifikovaných poloměrech ohybu – požadavek, na který se komerční komunikační kabely nikdy netestují. Mnoho průmyslových komunikačních kabelů také obsahuje celkové stínění měděným opletením s pokrytím nad 90 % pro ochranu signálových párů před intenzivním elektromagnetickým rušením generovaným měniči s proměnnou frekvencí, servozesilovači a svářecím zařízením pracujícím v těsné blízkosti. Ve společnosti Zhejiang Huapu Cable Co., Ltd. nám naše výrobní možnosti a nejmodernější testovací zařízení umožňují vyrábět a ověřovat komunikační kabely podle komerčních i průmyslových výkonových norem, přičemž čerpáme ze stejných technických znalostí, které jsou základem našeho širokého portfolia kabelů zahrnujících kategorie napájecích, řídicích a speciálních kabelů.

Napájení přes Ethernet (PoE) a jeho tepelné důsledky pro specifikaci komunikačního kabelu

Technologie Power over Ethernet (PoE), standardizovaná v IEEE 802.3af (15,4 W), 802.3at (30 W) a 802.3bt (až 90 W pro typ 4), používá stejné vodiče komunikačního kabelu k současnému přenosu datových signálů a stejnosměrného napájení do koncových bodů sítě, jako jsou IP kamery, přístupové body, VoIP telefony a IoT telefony. Zatímco PoE je elektricky kompatibilní se standardními kategoriemi strukturované kabeláže, tepelné důsledky trvalé dodávky energie prostřednictvím sdružených kabelů jsou významné a často podceňované při návrhu sítě. Když proud protéká odporem vodiče kabelu, generuje teplo úměrné I²R. V jediném kabelu se toto teplo snadno rozptýlí do okolního vzduchu. V těsně svázané skupině 24 nebo více kabelů PoE-aktivních se zásadně mění tepelné prostředí: sousední kabely fungují jako vzájemná izolace, zachycují teplo a zvyšují provozní teplotu kabelu nad okolní teplotu. Modelování IEEE 802.3bt Task Force prokázalo, že svazek 24 kabelů PoE typu 4 (každý přenáší 960 mA na pár vodičů) může zvýšit teplotu kabelu o 15–20 °C nad okolní teplotu – což je nárůst, který zvyšuje odpor vodiče, zvyšuje vložný útlum (který se u mědi zvyšuje přibližně o 0,4 % na °C) a může posunout jeho specifické meze. Specifikace komunikačního kabelu pro nasazení PoE s vysokou hustotou by proto měly zahrnovat potvrzení odporu vodiče kabelu při zvýšené teplotě a křivky snížení vložného útlumu, spíše než spoléhat se pouze na výpočty kanálů při pokojové teplotě. Zhejiang Huapu Cable Co., Ltd. jako národní high-tech podnik s komplexním laboratorním vybavením provádí ověřování tepelného výkonu našich produktů komunikačních kabelů, aby podpořilo zákazníky, kteří s jistotou navrhují infrastrukturu PoE s vysokou hustotou.
