Měděné vs. hliníkové vedení: Klady, zápory a nejlepší použití

Úvod

Měděné a hliníkové vedení je běžné srovnání v elektrickém designu, protože oba materiály jsou široce používány, ale slouží různým potřebám. Měď je známá vyšší vodivostí a kompaktními rozměry, zatímco hliník je lehčí a cenově výhodnější pro mnoho aplikací ve velkém měřítku. Tato příručka vysvětluje výhody a nevýhody měděné kabeláže a hliníkové kabeláže, aby si čtenáři mohli vybrat správnou možnost na základě výkonu, rozpočtu a požadavků na instalaci.

1. Elektrická vodivost

Vodivost je nejdůležitější technický rozdíl mezi měděným a hliníkovým vedením. Běžně se měří podle mezinárodního standardu IACS (International Annealed Copper Standard), kde je měď nastavena na 100 %.

měď: Měď má vynikající vodivost a může přenášet více proudu v menší velikosti drátu. To z něj dělá silnou volbu pro domácí elektroinstalace, komerční budovy, motory, transformátory a další obvody citlivé na prostor.

hliník: Hliník vede elektřinu dobře, ale má asi 61 % vodivosti mědi. Aby hliníkové vedení přeneslo stejné zatížení, musí mít větší průřez, což může ovlivnit výplň vedení a flexibilitu instalace.

2. Hmotnost a instalace

Hmotnost je důležitá při přepravě, návrhu nosné konstrukce a instalační práci. V této kategorii má hliník zásadní výhodu.

měď: Měď je hustá a výrazně těžší než hliník. Tato dodatečná hmotnost je obvykle zvládnutelná při krátkých stavebních úsecích, ale stává se nevýhodou u stropního přenosu, kde mohou být zapotřebí silnější podpěry.

hliník: Hliník má asi jednu třetinu hustoty mědi, což z něj činí preferovanou volbu pro mnoho nadzemních vedení pro přenos energie a aplikace s dlouhým rozpětím. Jeho nižší hmotnost může snížit konstrukční zatížení a náklady na instalaci.

3. Porovnání nákladů

Rozpočet je často rozhodujícím faktorem v projektech měděných a hliníkových rozvodů.

měď: Měď je obvykle dražší kvůli ceně surovin a nákladům na zpracování. Na oplátku nabízí vynikající výkon v menším balení a je často preferován tam, kde je prioritou dlouhodobá spolehlivost.

hliník: Hliník je obvykle levnější variantou a může přinést značné úspory ve velkých instalacích. Celkové náklady na projekt by však měly zahrnovat také výběr konektoru, kvalitu zakončení a instalační postupy navržené pro hliníkové vodiče.

4. Bezpečnost a dlouhodobý výkon

Moderní hliníkové kabely může být bezpečné, když je správně navrženo, ukončeno a udržováno. Klíčem je použití správných zařízení, hodnot točivého momentu a konektorů určených pro hliník.

měď: Měď je mechanicky odolná a méně náchylná k problémům se spojením způsobeným tepelnou roztažností. Je široce používán v kritických obvodech, protože funguje konzistentně v průběhu času.

hliník: Hliník se při změnách teploty roztahuje a smršťuje více než měď, takže uvolněné nebo nekompatibilní koncovky mohou způsobit nahromadění tepla. Správně specifikované konektory a moderní způsoby instalace pomáhají toto riziko snížit.

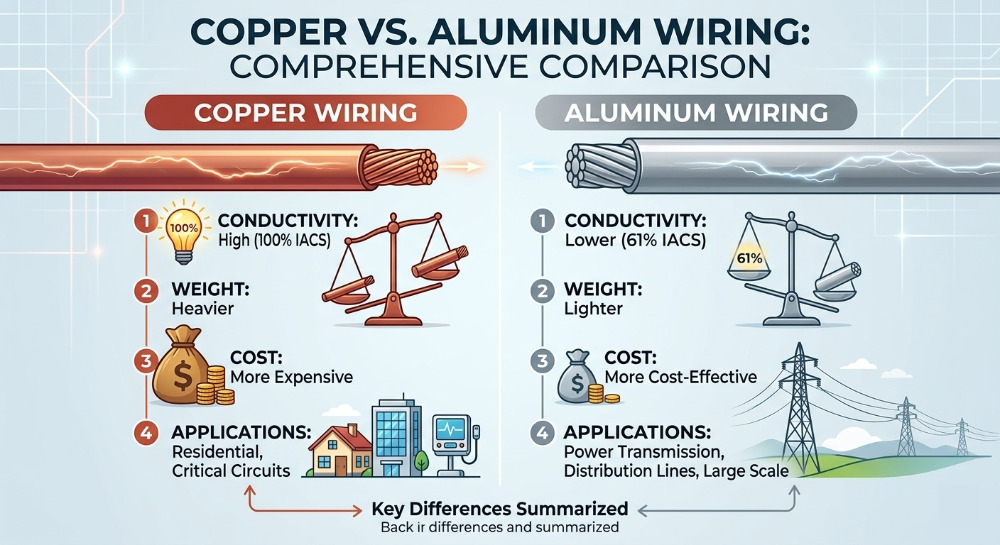

Rychlá srovnávací tabulka

Kterou byste si měli vybrat?

Měď zůstává standardní volbou pro většinu bytových a komerčních elektroinstalačních aplikací, protože nabízí silnou vodivost, kompaktní rozměry a spolehlivý dlouhodobý výkon.

Hliník je vynikající volbou, když jsou hlavními problémy hmotnost a cena, zejména v přenosových a distribučních projektech, kde jsou přijatelné větší rozměry vodičů.

U hliníkové kabeláže jsou nezbytné správné konektory, kompatibilní zařízení a správné instalační postupy, aby se zabránilo přehřátí, jiskření a předčasnému selhání.

Často kladené otázky

Je hliníková elektroinstalace bezpečná?

Ano, moderní hliníkové vedení může být bezpečné, pokud je nainstalováno se správnými konektory, zařízeními a nastavením krouticího momentu. Starší hliníkové rozvody s odbočkami způsobovaly problémy hlavně kvůli špatným spojům a nekompatibilním součástem.

Proč je v budovách preferována měď?

Upřednostňuje se měď, protože přenáší více proudu při menší velikosti a v mnoha stavebních aplikacích se snáze ukončuje. Je také méně citlivý na problémy se spojením způsobené tepelnou roztažností.

Kde se hliníkové rozvody používají nejčastěji?

Hliník se běžně používá v nadzemních elektrických vedeních, distribučních systémech a některých rozsáhlých průmyslových nebo komerčních aplikacích, kde je důležitá snížená hmotnost a nižší náklady.

Klíčové věci

• Měď je nejlepší, když jsou hlavními prioritami vodivost, kompaktní velikost a dlouhodobá spolehlivost.
• Hliník je nejlepší, když na nižších nákladech a nižší hmotnosti záleží více než na velikosti vodiče.
• U hliníkové kabeláže závisí bezpečný výkon na správných konektorech, koncovkách a instalaci v souladu s předpisy.

Závěr

Rozhodnutí o měděné nebo hliníkové elektroinstalaci závisí na cílech vašeho projektu. Zvolte měď, když nejvíce záleží na výkonu, kompaktní velikosti a dlouhodobé spolehlivosti. Vyberte si hliník, pokud je prioritou nižší hmotnost a nižší cena materiálu, a ujistěte se, že instalace používá správné konektory a hardware vyhovující kódu.
