Co jsou stavební dráty a proč na nich záleží? Stavební dráty jsou izolované elektrické vodiče instalované ve stěnách, stropech, potrubích a kabelových žlabech pro distribuci energie v obytných, komerčních a průmyslových strukturách. Tvoří páteř jakéhokoli elektrického systému – bez správně vybraných a nainstalovaných kabelů budovy, osvětlení, HVAC, zásuvek a kritických zařízení jednoduše nemohou bezpečně fungovat. Podle Hasičského úřadu USA Elektrické požáry mají na svědomí zhruba 51 000 požárů v domácnostech ročně , což způsobilo škody na majetku přes 1,3 miliardy dolarů. Významná část těchto incidentů má původ v nesprávné elektroinstalaci – poddimenzované vodiče, špatná izolace nebo materiály, které nejsou určeny pro prostředí instalace. Výběr správného stavebního drátu není pouze technickým detailem; je to zásadní bezpečnostní rozhodnutí. Běžné typy stavebních drátů Trh nabízí širokou škálu stavebních vodičů, z nichž každý je navržen pro konkrétní jmenovité napětí, podmínky prostředí a způsoby instalace. Pochopení klíčových typů pomáhá dodavatelům, inženýrům a správcům zařízení činit informovaná rozhodnutí o nákupu. THHN / THWN drát THHN (potažený termoplastickým nylonem s vysokou tepelnou odolností) a THWN (termoplastický teplu a vodě odolný nylonový potah) dráty jsou nejpoužívanější stavební dráty v Severní Americe. THHN je určen pro suchá místa do 90 °C, zatímco THWN rozšiřuje pokrytí i do vlhkého prostředí. Většina moderních vodičů má duální hodnocení THHN/THWN-2, díky čemuž jsou vysoce univerzální pro instalace vedení v komerčních budovách. XHHW drát Drát XHHW používá izolaci ze zesíťovaného polyetylenu (XLPE), která nabízí vynikající výkon v suchém (90°C) i vlhkém (75°C) prostředí. Jeho odolnost proti vlhkosti a mechanická odolnost z něj činí preferovanou volbu pro průmyslová zařízení, podzemní vedení a místa vystavená chemikáliím nebo olejům. Kabel NM-B (Romex) Nekovový opláštěný kabel, běžně známý jako NM-B nebo pod značkou Romex, je standardním řešením elektroinstalace pro bytovou výstavbu. Sdružuje dva nebo tři izolované vodiče a zemnící vodič do pláště z PVC, což zjednodušuje instalaci v suchých, chráněných vnitřních prostorách. NM-B je dimenzován na 60°C a je schválen pouze pro vnitřní použití. POUŽITÍ-2 a RHH/RHW-2 drát Drát USE-2 (Underground Service Entrance) je navržen pro přímé zasypání a fotovoltaické systémy s izolací ze zesíťovaného polyetylenu dimenzovanou na 90 °C ve vlhkých podmínkách. Vodiče RHH/RHW-2 mají termosetovou pryžovou izolaci a jsou běžně určeny pro rozvaděče, panelové desky a průmyslové rozvody energie. Typ drátu Izolace Maximální teplota (suché/mokré) Typická aplikace THHN/THWN-2 PVC nylon 90 °C / 75 °C Obchodní elektroinstalace XHHW-2 XLPE 90 °C / 90 °C Průmyslové a mokré prostory NM-B PVC plášť 60 °C / neuvádí se Obytný interiér USE-2 XLPE 90 °C / 90 °C Přímé pohřbívání a solární FV Porovnání běžných typů stavebních drátů, teplotních jmenovitých hodnot a typických aplikací. Jak vybrat správný stavební drát Výběr správného stavebního drátu zahrnuje vyhodnocení několika vzájemně závislých faktorů. Přeskočení jakéhokoli kroku může mít za následek porušení kódu, předčasné selhání izolace nebo nebezpečí požáru. 1. Materiál vodiče: měď vs. hliník Měď zůstává dominantním vodičovým materiálem pro stavební dráty díky své vynikající vodivosti, flexibilitě a kompatibilitě s většinou ukončovacího hardwaru. hliník kabeláž je lehčí a méně nákladná, takže je nákladově efektivní pro velkoprůchodové napáječe a kabely servisních vstupů (typicky 1 AWG a větší). Hliník však vyžaduje antioxidační sloučeninu na spojích a hliníkových zakončeních, aby se zabránilo nárůstu odporu v průběhu času. 2. Průchod a amplituda drátu Průchod drátu – vyjádřený v AWG (American Wire Gauge) v Severní Americe – přímo určuje proudovou zatížitelnost neboli proudovou kapacitu. Tabulka 310.15(B)(16) NEC (National Electrical Code) uvádí hodnoty ampacity založené na velikosti vodiče, typu izolace a okolní teplotě. Jako obecný odkaz: 14 AWG měď — 15A obvody (standardní osvětlení) 12 AWG měď — 20A okruhy (kuchyňské, koupelnové zásuvky) 10 AWG měď — 30A okruhy (sušičky, ohřívače vody) 6 AWG měď — 55A obvody (nabíječky EV, malé dílčí panely) Vždy používejte korekční faktory pro plnění vedení, zvýšené okolní teploty a nepřetržité zatížení (zátěže provozované po dobu 3 hodin vyžadují, aby byl okruh dimenzován na 125 % trvalého zatížení ). 3. Jmenovité napětí Většina standardních stavebních vodičů je dimenzována na 600V , která pokrývá drtivou většinu rezidenčních a lehkých komerčních aplikací. Vysokonapěťové stavební vodiče (5 kV, 15 kV, 35 kV) jsou vyžadovány pro primární distribuci ve velkých komerčních areálech, průmyslových závodech a rozvodnách. Nesoulad jmenovitého napětí se systémovým napětím je kritická a nebezpečná chyba. 4. Instalační prostředí Prostředí instalace určuje požadovanou izolaci. Mezi hlavní úvahy patří: Mokrá nebo vlhká místa — vyžadují izolaci W (např. THWN-2, XHHW-2) Přímý pohřeb — vyžaduje kabel USE-2 nebo UF; standardní THHN v potrubí není přijatelné pod zemí bez ochrany potrubí Oblasti s vysokou teplotou (v blízkosti kotlů, střešních zařízení) – specifikujte vodiče s dimenzí 90 °C a potvrďte shodu s hodnocením zakončení Přetlakové prostory — vyžadovat kabely s hodnocením CMP s nízkou kouřivostí a izolací zpomalující hoření podle článku 800/820 NEC Klíčové standardy a certifikace pro stavební dráty Renomované stavební dráty jsou vyráběny a testovány v souladu s národními a mezinárodními normami. Ověření shody před nákupem chrání před padělanými nebo nevyhovujícími produkty, které mohou projít vizuální kontrolou, ale selžou při zatížení. UL 83 — Standard pro vodiče a kabely s termoplastickou izolací (kryty THHN, THWN) UL 44 — Standard pro vodiče a kabely s termosetovou izolací (kryty XHHW, RHW) ASTM B3 / B8 — Specifikace měděných vodičů žíhaných na měkko NEC (NFPA 70) — National Electrical Code řídí instalaci a dimenzování všech stavebních vodičů ve Spojených státech RoHS / REACH — Evropské směrnice o shodě omezující nebezpečné látky v izolačních a plášťových směsích Vždy pořizujte stavební kabely od výrobců, jejichž produkty nesou uznávanou značku třetí strany – obvykle UL Listed, CSA Certified nebo ETL Listed — zajistit nezávislé ověření požadavků na výkon. Nejlepší postupy instalace pro prodloužení životnosti drátu Dokonce i nejkvalitnější stavební drát bude mít horší výkon, pokud bude instalován nesprávně. Dodržování osvědčených osvědčených postupů snižuje zpětná volání, záruční nároky a dlouhodobé poruchy. Respektujte minimální poloměr ohybu — Těsné ohyby v průběhu času praskají v izolaci. Většina stavebních vodičů vyžaduje minimální poloměr ohybu 5× celkový průměr kabelu. Nepřekračujte limity naplnění potrubí — NEC kapitola 9, tabulka 1 omezuje výplň vedení na 40 % plochy průřezu vedení pro tři nebo více vodičů, aby se zabránilo hromadění tepla a poškození izolace. Používejte vhodné mazací mazivo — Pro dlouhé vedení potrubí použijte mazivo pro tažení drátu schválené UL kompatibilní s typem izolace drátu; maziva na ropné bázi mohou znehodnotit PVC pláště. Momentové zakončení dle specifikace — Přílišné nebo nedostatečné utahování svorek vytváří vysokoodporová spojení, která generují teplo. Vždy používejte kalibrovaný momentový šroubovák a dodržujte hodnoty utahovacího momentu výrobce. Jasně označte obvody — Důsledné značení obvodů na panelech a spojovacích krabicích zjednodušuje budoucí údržbu a snižuje riziko náhodného zapnutí napájení během servisních prací. Nové trendy v technologii stavebních drátů Průmysl stavebních drátů se vyvíjí spolu s širšími trendy ve stavebnictví, udržitelnosti a elektrifikaci. Několik vývojových trendů mění specifikace produktů a strategie nákupu. Poptávka po infrastruktuře nabíjení elektromobilů Rychlý nástup elektrických vozidel vyvolává značnou poptávku po stavebních kabelech s větším průřezem schopných podporovat instalace úrovně 2 (240 V, 40–80 A) a stejnosměrného rychlého nabíjení (úroveň 3). Průmysloví analytici předpokládají, že trh s infrastrukturou nabíjení elektromobilů v USA do roku 2030 přesáhne 100 miliard dolarů , což vytváří trvalou poptávku po 6 AWG prostřednictvím 250 kcmil měděných vodičů v komerčních parkovacích strukturách a vícegeneračních budovách. Bezhalogenová a nízkokouřová izolace Rostoucí povědomí o požární bezpečnosti a přísnější stavební předpisy v Evropě a Asii urychlují jejich přijetí bezhalogenový, s nízkou kouřivostí, bez halogenů (LSZH) stavební dráty. Při vystavení plameni produkuje izolace LSZH výrazně méně toxického kouře a korozivních plynů ve srovnání se standardním PVC, čímž zlepšuje bezpečnost evakuace a snižuje poškození zařízení v datových centrech, tranzitních tunelech a výškových budovách. Volatilita ceny mědi a alternativy hliníku Ceny mědi zaznamenaly značnou volatilitu a v roce 2024 dosáhly rekordních maxim nad 5,00 USD/lb. To obnovilo zájem o hliníkové vodiče s hybridy s mědí plátovaným hliníkem (CCA) pro specifické aplikace podavačů, což nabízí snížení nákladů o 30–50 % na lineární stopu na velkých komerčních projektech, kde je správně použito zařízení s hodnocením AL.

Verze dokumentu: 1.0 Účel: Poskytnout elektrotechnikům, dodavatelům a projektovým manažerům objektivní rady při výběru kabely vhodné pro přímé pohřbívání, zajišťující dlouhodobou spolehlivost a shodu s mezinárodními standardy. 1. Úvod Pokud jde o životnost infrastruktury, výběr správného kabelu Přímý pohřeb (DB) je jedním z nejkritičtějších rozhodnutí v oblasti elektrického návrhu a instalace. Na rozdíl od kabelů instalovaných v trubkách jsou přímo uložené kabely nepřetržitě vystaveny: Půdní vlhkost a podzemní voda Variabilní půdní chemie a pH Mechanická napětí od hnebonin, zásypu a pohybu půdy Tepelné cykly během provozu Tato příručka definuje klíčové požadavky, doporučuje typy kabelů podle aplikace, srovnává materiály vodičů a nastiňuje základní instalační postupy pro dosažení životnosti 30 let. 2. Požadavky na přímý pohřební kabel Kabel je považován za vhodný pro přímé zakopání pouze v případě, že jeho izolace a vnější plášť jsou speciálně navrženy tak, aby odolávaly: Vnikání vlhkosti a degradační jevy, jako je vodní stromování Mechanické poškození od ostrých předmětů, usazování zeminy nebo náhodného výkopu Chemický útok z půdních kontaminantů, hnojiv nebo podzemních vod Tepelný a environmentální stres za normálních podmínek a podmínek přetížení Standardní kabely určené pro vnitřní použití (např. THHN, běžný stavební drát z PVC). ne vhodné pro přímé zakopání bez dodatečné mechanické ochrany. 3. Doporučené typy kabelů podle aplikace Výběr kabelu závisí na třídě napětí, požadavcích na zatížení, podmínkách prostředí a převládajících regionálních/národních normách (např. NEC, IEC 60502 nebo místních ekvivalentech). 3.1 Rezidenční a lehké komerční prostory (nízké napětí ≤ 600 V) UF-B (podzemní přivaděč) Pevný termoplastický plášť obklopující všechny vodiče; široce používané pro větvené okruhy ve vlhkých místech. POUŽITÍ-2 / RHW-2 / XHHW-2 XLPE izolované jednotlivé vodiče, 90°C mokré/suché; společné pro obslužné vjezdy a přivaděče. Mnoho z nich má několik hodnocení pro všestrannost. URD (podzemní obytná distribuce) Předmontované hliníkové kabely triplex/quadruplex s izolací XLPE; dominantní volbou pro nákladově efektivní rezidenční podzemní služby. 3.2 Komerční, průmyslové a veřejné služby (střední napětí a vysoké zatížení) XLPE-izolované kabely Izolace ze zesíťovaného polyetylenu poskytuje vynikající tepelnou stabilitu (nepřetržitě 90–105 °C), odolnost vůči praskání způsobenému namáháním a dlouhodobý výkon ve vlhkém prostředí. Běžné konstrukce: jednožilové nebo vícežilové s pláštěm z PVC, PE, nebo LSOH. Použitelné normy: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 atd. Obrněné kabely (pro zvýšenou mechanickou ochranu) STA (ocelové páskové brnění) — Účinné proti rozdrcení a poškození hlodavci. SWA (brnění z ocelového drátu) — Vynikající pevnost v tahu; ideální pro nestabilní půdy nebo dlouhé tahy. 3.3 Obnovitelné zdroje a fotovoltaická zařízení USE-2 or PV drát (UL 4703) odolný vůči UV záření, odolný vůči vysokým teplotám (90–150 °C); vhodné pro exponované trasy a zakopané segmenty. Stále více jsou specifikovány vodiče XLPE s dvojitým hodnocením (např. RHW-2/USE-2). 4. Porovnání materiálů vodičů Funkce měď (Cu) Hliník (Al / slitina / ACSR) Elektrická vodivost Vysoká (≈100 % IACS) Střední (≈61 % IACS pro třídu EC; slitiny lepší) Hmotnost Těžší Výrazně lehčí (snadnější manipulace/tahání) Odolnost proti korozi Výborně Dobré, když je správně ukončeno inhibitory Materiálové náklady vyšší Nižší, zejména u větších rozměrů vodičů Typické aplikace Vysokozatížené obvody, těsné prostory, kritická zakončení Dálkové napáječe, rozvody inženýrských sítí, nákladově řízené projekty Důležitá poznámka pro hliníkové vodiče: Vždy používejte konektory uvedené v seznamu UL nebo ekvivalentní konektory, aplikujte schválenou antioxidační sloučeninu a dodržujte specifikace točivého momentu výrobce, abyste minimalizovali selhání spojení související s oxidací. 5. Základní instalační postupy Chcete-li maximalizovat životnost a bezpečnost kabelu: 1. Minimální hloubka pohřbu Dodržujte místní/národní elektrické předpisy. Typické hodnoty (příklad z tabulky NEC 300.5): Okruhy bytových odboček (120/240 V s ochranou GFCI): 12–18 palců Obecný přímý pohřeb (většina umístění): 24 palců Oblasti pro provoz vozidel (příjezdové cesty, silnice): 24 palců nebo více V potrubí: povolena snížená hloubka (6–18 palců v závislosti na typu potrubí) 2. Podestýlka a zásyp Umístěte 4–6 palců čistého písku nebo jemné půdy bez kamenů pod kabel a kolem něj, abyste jej chránili před ostrými předměty. 3. Varování a mechanická ochrana Nainstalujte detekovatelnou podzemní varovnou pásku 12 palců nad kabel. Ve vysoce rizikových zónách výkopů používejte betonové desky, ochranné desky nebo manžety. 4. Další osvědčené postupy Dodržujte minimální poloměr ohybu podle specifikace výrobce. Kontrolujte tažné napětí, aby nedošlo k poškození pláště nebo izolace. Po instalaci a zásypu proveďte zkoušku izolačního odporu (megger). 6. Shrnutí – Pokyny pro výběr Typ projektu Doporučené typy kabelů Klíčové výhody Standardní obytné / lehké komerční prostory UF-B, USE-2/RHW-2/XHHW-2, URD hliník Cenově výhodné, široce dostupné Průmyslové / užitkové rozvody elektřiny Izolované XLPE (pancéřované STA/SWA v případě potřeby) Vynikající tepelné a ekologické vlastnosti Solární FV / obnovitelná energie USE-2, PV Wire (UL 4703), duální XLPE Odolnost proti UV záření, odolnost vůči vysokým teplotám Vždy ověřte shodu s nejnovějším vydáním příslušných norem (NEC, řada IEC 60502 nebo místní předpisy), prohlédněte si datové listy výrobce a proveďte posouzení rizik pro konkrétní místo. Nechte nás podpořit váš projekt: Obraťte se na naše technické odborníky pro přizpůsobené specifikace, pomoc s dodržováním norem nebo podrobné datové listy o pancéřovaných kabelech XLPE, ekvivalentech USE-2, variantách SWA a další.

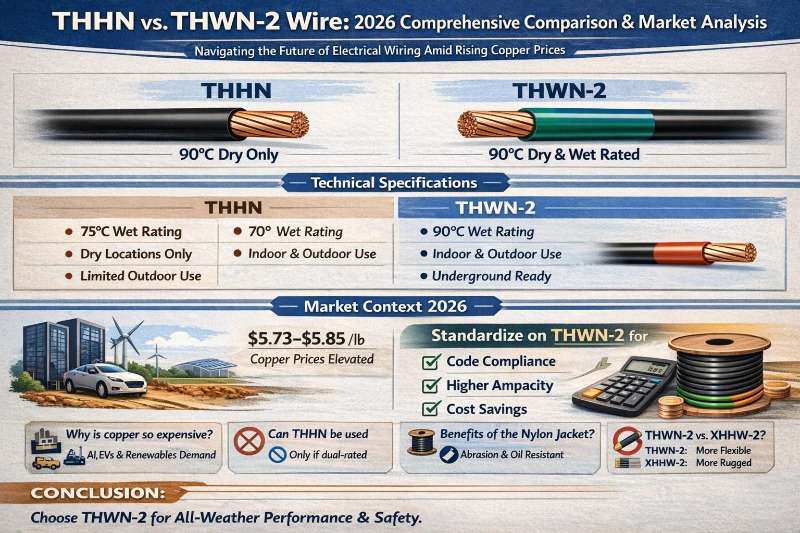

Úvod V roce 2026, uprostřed zrychlující se globální elektrifikace, rozšiřování datových center řízených umělou inteligencí a růstu infrastruktury obnovitelné energie, bude výběr stavební drát překračuje dodržování základních předpisů – přímo ovlivňuje spolehlivost projektu, tepelný výkon a celkové náklady na instalaci. THHN a THWN-2 zůstávají převládajícími typy pro instalace potrubí v Severní Americe. Přestože jsou strukturálně podobné a v moderní výrobě mají často dvojí hodnocení, jejich environmentální hodnocení se výrazně liší, zejména na vlhkých místech. Vzhledem k tomu, že ceny mědi zůstávají zvýšené (futures na měď COMEX se v polovině března 2026 pohybují kolem 5,73–5,85 USD za libru; 3měsíční měď LME přibližně 12 700–12 900 USD za metrickou tunu), je výběr vhodného typu drátu zásadní pro optimalizaci materiálové účinnosti a zamezení nákladným přepracováním nebo pokutám za snížení. Rozpis technických specifikací Označení se řídí konvencemi National Electrical Code (NEC), které popisují složení izolace, tepelné limity a vhodnost pro životní prostředí: - T – Termoplast (primární izolace na bázi PVC) - HH — Vysoká tepelná odolnost (90 °C nepřetržitá provozní teplota na suchých místech) - W – Určeno pro mokré umístění (vhodné pro vystavení vlhkosti nebo kondenzaci) - N — Nylonový vnější plášť (poskytuje odolnost proti oděru, ochranu proti olejům/chemikáliím a povrch s nízkým třením pro snazší vytažení vedení) - 2 — Upgrade na dvě teploty: zachovává plných 90 °C za sucha i za mokra Primární rozdíl: Environmentální a tepelný výkon Funkce THHN (non-2 / starší verze) THWN-2 (nebo moderní THHN/THWN-2 s dvojím hodnocením) Teplotní hodnocení v suchém prostředí 90 °C 90 °C Teplotní hodnocení pro mokré umístění 75 °C (nebo zakázáno bez dvojího hodnocení) 90 °C (full rating maintained) Mokrá místa povolena (NEC) Ne (nebo vyžaduje snížení o 75 °C) Ano Podzemní / venkovní vedení Není povoleno, pokud nemá dvojí hodnocení Preferované a plně vyhovující Výhoda kapacity ve vlhkých podmínkách Nižší (použijte kolonu 75 °C) Vyšší (použijte kolonu 90 °C; často umožňuje menší velikost vodiče) Nylonová bunda Ano Ano Dostupnost na trhu (2026) Vzácné (pouze čistý THHN) Dominantní (standardní produkt s dvojím hodnocením) Klíčový přehled THHN je vhodný pro suché a vlhké vnitřní aplikace. THWN-2 je preferovaným řešením pro mokré, podzemní nebo venkovní vedení. Kontext trhu 2026: Strategický výběr v prostředí s vysokými náklady Měď zůstává na napjatém trhu kvůli infrastruktuře AI, trendům elektrifikace, omezením dodávek a geopolitickým faktorům. Doporučení k nákupu Standardizujte THHN/THWN-2 s dvojím hodnocením, abyste snížili riziko a optimalizovali efektivitu nákladů. Často kladené otázky (FAQ) Proč zůstávají ceny měděných drátů v roce 2026 zvýšené? Poptávka po AI, EV a obnovitelných zdrojích převyšuje růst nabídky. Lze THHN použít ve venkovním nebo podzemním potrubí? Ne, pokud není označeno THWN-2. Jaká je výhoda nylonové bundy? Zlepšuje tažnost a odolnost. Jak si stojí THWN-2 ve srovnání s XHHW-2? THWN-2 je lehčí a snadněji se instaluje; XHHW-2 nabízí lepší extrémní odolnost. Závěr Specifikace THWN-2 nebo THHN/THWN-2 s dvojím hodnocením zajišťuje shodu, výkon a nákladovou efektivitu.

Při řešení otázky zda hliníkový drát lze přímo připojit ke standardní měděné zásuvce, věda o materiálech a současné normy NEC (National Electrical Code) poskytují definitivní odpověď: absolutně ne . Údaje od americké komise pro bezpečnost spotřebitelských produktů (CPSC) a Franklin Research Institute odhalují, že v domácnostech propojených hliníkovým drátem „staré technologie“ z doby před rokem 1972 je 55krát pravděpodobnější, že dosáhnou „podmínek nebezpečí požáru“ při připojení zásuvek a spínačů ve srovnání s domy zapojenými čistou mědí. Toto extrémní riziko požáru nepochází z hliníkového drátu uvnitř stěn, ale spíše se soustřeďuje v místech mechanického spojení mezi hliníkovým drátem a nepřizpůsobenými elektrickými svorkami. Proč je přímé spojení hliníku a mědi extrémně nebezpečné? Lisování hliníku a mědi dohromady bez speciálních médií nebo speciálních mechanických konstrukcí nevyhnutelně spustí řadu pomalých, ale nevratných, destruktivních fyzikálních a chemických reakcí. Nesoulad tepelné expanze a "studený tok": Koeficient tepelné roztažnosti hliníku (~23,1 µm/m·°C) je výrazně vyšší než u mědi a oceli. Když proud ohřívá drát pod pevnými omezeními standardního zásuvného šroubu, hliník podléhá silné expanzi a nevratné příčné plastické deformaci, známé jako "studený tok" nebo mechanické tečení. Při ochlazení se hliník smršťuje, ale ztrácí svůj původní objem a zanechávají mikroskopické mezery, které způsobují vážné uvolnění, oblouky a případné vyhoření během tisíců tepelných cyklů. Fatální oxidová izolační vrstva: Zatímco oxidovaná měď si zachovává určitou vodivost, hliník okamžitě reaguje na kyslík a vytváří hustou, extrémně tvrdou vrstvu oxidu hlinitého (Al₂O3). Tato vrstva je vynikajícím elektrickým izolantem, který výrazně brání přenosu proudu. Jak se mechanické spojení uvolňuje, oxidace se zrychluje, což způsobuje, že kontaktní odpor exponenciálně stoupá a vytváří masivní destruktivní teplo. Galvanická koroze: Mezi hliníkem a mědí je významný potenciální rozdíl. Když se tyto rozdílné kovy dotknou uvnitř standardní nádoby a jsou vystaveny okolní vlhkosti, vytvoří mikroskopický galvanický článek. Jako vysoce aktivní anoda podléhá hliníkový drát rychlé galvanické korozi, která zhoršuje jeho fyzickou strukturu a elektrický průřez. Jediné vyhovující řešení přímého připojení: Zařízení s hodnocením CO/ALR Standardní zásuvky označené „CU ONLY“ mají za jakýchkoli okolností přísně zakázáno ukončovat hliníkový drát. Kvůli dlouhodobému tečení hliníku selhávaly také raná zařízení „AL/CU“ ve vysokých rychlostech. Moderní elektrotechnické předpisy (jako NEC 406.10) ze zákona nařizují, aby zařízení, která nejsou označena CO/ALR (Copper-Aluminium Revised) je absolutně zakázáno přímo ukončovat hliníkové vodiče. Zásuvky CO/ALR musí splňovat přísné požadavky UL 1567 standardní. Využívají hluboké pocínování k minimalizaci galvanických reakcí a jsou vybaveny specializovanými úzkými vodícími štěrbinami pro fyzické uzamčení hliníkového drátu na místě, čímž se zabrání proudění chladu. Nejlepší řešení pro trvalou opravu: Copper "Pigtailing" Vzhledem k tomu, že zásuvky CO/ALR jsou drahé a nedokážou vyřešit nebezpečí několika hliníkových drátů spojených dohromady uvnitř propojovací krabice, CPSC nejvíce doporučuje trvalou opravu. "pigtailing" . To zahrnuje bezpečné spojení krátkého kusu čistého měděného drátu se stávajícím hliníkovým drátem, který je pak připojen k jakékoli standardní moderní zásuvce. CPSC oficiálně schvaluje pouze dvě metody trvalého pigtailingu: 1. COPALUM Cold Weld Crimp System (Optimální trvalé řešení) Toto je jediná metoda opravy, kterou vyvinula společnost TE Connectivity, a kterou CPSC považuje za tak bezpečnou, jako je úplné přepojení domácnosti pomocí mědi. Mechanismus: Používá speciální pocínované měděné pouzdro. Patentované elektrické nářadí vyvine 10 000 liber absolutního tlaku k vytvoření „suchého zvlnění“. Výsledek: Tento extrémní tlak nutí kovy k plastickému toku, okamžitě roztrhne vrstvu oxidu a při pokojové teplotě spojí kovové mřížky za vzniku „studeného svaru“, který trvale eliminuje budoucí oxidaci a galvanickou korozi. 2. AlumiConn vyhrazený terminál z hliníku na měď (schválená alternativa) Pro oblasti, kde nástroje COPALUM nejsou k dispozici, CPSC schvaluje konektor AlumiConn od King Innovation. Mechanismus: Jedná se o kompaktní, víceportovou miniaturní svorkovnici, kde jsou hliníkové a měděné dráty vloženy do zcela izolovaných portů, čímž se odřízne cesta galvanické koroze u zdroje. Antioxidace: Vnitřek je předem naplněn antioxidační pastou, která po vložení okamžitě pokryje holé hliníkové krystaly a blokuje kyslík. Výstraha kritického shody: Povinná kontrola točivého momentu (NEC 110.14(D)) Při použití konektorů AlumiConn NEC 110.14(D) výslovně vyžaduje, aby instalátoři používali kalibrovaný momentový nástroj (jako momentový šroubovák), abyste dosáhli přesného točivého momentu specifikovaného výrobcem (obvykle 10 až 15 palců-liber). Nedostatečné utažení způsobuje vyhoření s vysokým odporem, zatímco přílišné utažení rozdrtí měkký hliníkový drát. Nepoužití momentového nástroje porušuje kódy NEC a může vést k zamítnutí pojistného plnění po požáru. Přísně zakázáno: Jsou standardní nebo „fialové“ drátěné matice bezpečné? Ne. Nikdy nesmíte používat standardní šroubovací matice pro spojení hliníku a mědi. Dokonce ani „fialové“ drátěné matice prodávané pro spoje hliník-měď (jako je Ideal 65, který obsahuje antioxidační pastu) nejsou schváleny CPSC pro trvalé opravy. Laboratorní testování ukazuje, že spirálové pružiny uvnitř těchto drátěných matic nemohou omezit silnou tepelnou roztažnost hliníku a proudění za studena. Spoje drátěných matic na hliníkovém drátu často selhávají a představují nebezpečí požáru ještě rychleji než neošetřené původní staré nádoby. FAQ | Často kladené otázky Q1: Mohu připojit hliníkový drát přímo do standardní měděné zásuvky? rozhodně ne. Podle National Electrical Code (NEC) mají necertifikovaná zařízení bez značky CO/ALR přísně zakázáno ukončovat hliníkové vodiče. Přímé stlačení těchto dvou kovů bez specializované mechanické konstrukce spouští nevratné destruktivní reakce. Q2: Proč spojení hliníkového a měděného drátu způsobuje požáry? Existují tři hlavní důvody: Za prvé, vyšší tepelná roztažnost hliníku způsobuje mechanické tečení (tečení za studena) v místě připojení, což vede k uvolnění a jiskření. Za druhé, odkrytý hliník okamžitě vytvoří vysoce izolační vrstvu oxidu (oxid hlinitý), který generuje extrémní teplo. Za třetí, kontakt mezi dvěma kovy způsobuje galvanickou korozi, což rychle snižuje mechanickou pevnost drátu. Q3: Mohu použít „AL/CU“ zásuvky nebo „fialové“ drátěné matice s antioxidační pastou? Ne. Dřívější zařízení "AL/CU" selhala, protože nedokázala odolat dlouhodobému tečení hliníku. Podobně „fialové“ drátěné matice s antioxidační pastou nejsou uznávány CPSC pro trvalé opravy; jejich poruchovost a riziko požáru je ještě rychlejší než u starých neošetřených nádob. Q4: Jaký je nejvíce vyhovující a nejbezpečnější způsob opravy starých hliníkových rozvodů? Existují pouze dvě plně vyhovující cesty k trvalému odstranění rizika přehřátí: buď zcela nahradit zařízení vyhrazenými zásuvkami CO/ALR, které splňují normu UL 1567; nebo použijte měděné pigtailing se systémem studeného svařování COPALUM nebo AlumiConn koncovkami, čímž zajistíte, že během instalace použijete přesný momentový nástroj, který splňuje specifikace točivého momentu NEC 110.14(D). Profesionální tip: Zajištění elektrotechniky od zdroje Dlouhodobá stabilita v elektrických systémech nespoléhá pouze na vyhovující techniky koncového zapojení, ale především na kvalitu jádra samotných kabelů. Bez ohledu na to, zda se jedná o složité upgrady komerčních elektroinstalací nebo hromadné zakázky pro rozsáhlé mezinárodní projekty, spolehlivost materiálu je záchranou pro každou instalaci. Jako specializovaný výrobce hluboce zapojený do globálního B2B trhu, HUAPUCABLE poskytuje globálním klientům vysoce výkonné kabely, které přísně dodržují mezinárodní standardy bezpečnosti a kvality. Od pečlivého výběru surovin až po pokročilé výrobní procesy, eliminujeme elektrická bezpečnostní rizika u zdroje a zajišťujeme, že vaše mezinárodní stavební a infrastrukturní projekty budou provedeny bezpečně, efektivně a úspěšně.

Co jsou kabely elektrických zařízení a proč na nich záleží Kabely elektrických zařízení jsou páteří jakéhokoli energetického nebo řídicího systému. Přenášejí elektřinu, data a řídicí signály mezi komponenty – od panelů a pohonů až po motory, senzory a automatizační zařízení. Výběr správného kabelu není zanedbatelný detail; přímo ovlivňuje spolehlivost systému, energetickou účinnost, náklady na údržbu a především bezpečnost. V průmyslovém a komerčním prostředí mají poruchy kabelů významný podíl na neplánovaných prostojích. Podle údajů z Electric Power Research Institute (EPRI) patří degradace izolace a nevhodný výběr kabelu mezi tři hlavní příčiny elektrických poruch. Dobře specifikovaný kabel vydrží desítky let; špatně vybraný může během měsíců selhat – nebo v horším případě způsobit požár. Pochopení základů kabelů elektrických zařízení – jejich konstrukce, jmenovitých hodnot a aplikační logiky – je nezbytné pro inženýry, nákupní týmy i instalační firmy. Hlavní typy kabelů elektrických zařízení Různé aplikace vyžadují různé konstrukce kabelů. Mezi nejčastěji používané kategorie v instalacích elektrických zařízení patří: Napájecí kabely — Navrženo pro přenášení vysokého proudového zatížení ze zdroje napájení do motorů, transformátorů a rozvaděčů. Typicky konstruované s lankovými měděnými nebo hliníkovými vodiči a dimenzované od 600 V do 35 kV v závislosti na systému. Ovládací kabely — Používá se v automatizačních a přístrojových systémech k přenosu nízkonapěťových signálů mezi PLC, senzory, relé a akčními členy. Typicky jsou vícejádrové (4 až 37 jader) s individuálním nebo kolektivním stíněním. Přístrojové kabely — Podkategorie řídicích kabelů optimalizovaných pro integritu signálu. Vyznačují se těsným stíněním, nízkou kapacitou a odolností proti elektromagnetickému rušení (EMI), což je zásadní pro zpracovatelský průmysl, jako je ropa a plyn, chemikálie a farmacie. Flexibilní kabely — Navrženo pro pohyblivé díly, kabelové žlaby a spoje obráběcích strojů, kde by časté ohýbání unavovalo standardní kabely. Vodičové prameny jsou jemnější a pláště jsou vyrobeny z vysoce elastických sloučenin, jako je PUR (polyuretan) nebo TPE. Pancéřové kabely (SWA / AWA) — Pancéřované kabely z ocelového drátu nebo pancéřované kabely z hliníkových drátů poskytují mechanickou ochranu v podzemním, venkovním a průmyslovém prostředí, kde fyzické poškození představuje skutečné riziko. Ohnivzdorné a LSZH kabely — Nízkokouřové nulové halogenové (LSZH) kabely jsou povinné v uzavřených veřejných prostorách, tunelech a datových centrech. Ohnivzdorné varianty udržují integritu okruhu po definovanou dobu (typicky 30–120 minut), i když jsou vystaveny přímému plameni. Každý typ se řídí odlišnou konstrukční logikou a jejich smíchání – například pomocí standardního ovládacího kabelu ve vysoce flexibilní aplikaci – je běžnou a nákladnou chybou. Klíčové technické parametry a mezinárodní normy Správná specifikace kabelů elektrických zařízení vyžaduje posouzení několika technických parametrů v tandemu: Jmenovité napětí Kabely jsou dimenzovány podle jejich maximálního provozního napětí, vyjádřeného jako U₀/U (např. 0,6/1 kV). Překročení jmenovitého napětí způsobí časem porušení izolace. V panelech zařízení jsou standardně kabely 300/500V nebo 450/750V; pro rozvody středního napětí jsou požadovány jmenovité hodnoty 6/10 kV, 12/20 kV nebo vyšší. Proudová kapacita (Ampacita) Ampacita je určena průřezem vodiče, izolačním materiálem, způsobem instalace a okolní teplotou. Například měděný vodič 2,5 mm² ve ​​volném vzduchu přenáší přibližně 26 A, ale stejný kabel instalovaný ve sdruženém vedení může být snížen na 16 A nebo méně. Předimenzované vodiče zvyšují náklady; poddimenzování vytváří teplo – a riziko. Materiály izolace a pláště Nejběžnější izolační materiály a jejich vlastnosti jsou shrnuty níže: Materiál Max. Temp. Vlastnosti klíče Typické použití PVC 70 °C / 90 °C Cenově výhodné, odolné proti oleji Obecná elektroinstalace, panely XLPE 90 °C Vyšší kapacita, odolnost proti vlhkosti Silnoproudé rozvody, VN kabely LSZH 70 °C – 90 °C Nízká kouřivost, bez halogenů Veřejné budovy, tunely, datová centra Silikon 180 °C Odolnost vůči extrémnímu teplu a chladu Pece, pece, letecký průmysl PUR 80 °C Vysoce flexibilní, odolný proti oděru Tažné řetězy, robotické paže Tabulka 1: Běžné izolační materiály pro kabely elektrických zařízení a jejich typické aplikace Příslušné normy Nákup kabelů by měl vždy odkazovat na příslušnou normu pro daný region a aplikaci: IEC 60502 — Silové kabely s extrudovanou izolací pro jmenovitá napětí od 1 kV do 30 kV IEC 60227 / IEC 60245 — Kabely s PVC a pryží pro pevné vedení EN 50525 — Evropská norma pro nízkonapěťové kabely používané v pevných a flexibilních instalacích UL 44 / UL 83 — Normy Underwriters Laboratories široce požadované na severoamerických trzích GB/T 12706 — Čínská národní norma pro napájecí kabely, nezbytná pro projekty s čínskými dodavateli zařízení Jak vybrat správný kabel pro použití v elektrických zařízeních Výběr kabelu je rozhodnutí s mnoha proměnnými. Strukturovaný přístup zabraňuje jak nadměrné specifikaci (což plýtvá rozpočtem), tak nedostatečné specifikaci (která vytváří riziko). Postupujte podle této sekvence: Definujte elektrické požadavky — Potvrďte systémové napětí, maximální zátěžový proud a úroveň poruchového proudu. Ty nastavují podlahu pro velikost vodiče a třídu izolace. Zhodnoťte prostředí instalace — Uvnitř nebo venku? Pod zemí, v potrubí, nebo odkrytý? Přítomnost chemikálií, olejů, UV záření nebo mechanické namáhání? Každý faktor zužuje životaschopné typy kabelů. Zkontrolujte teplotní rozsah — Okolní provozní teplota i jakékoli zkratové zahřívání musí zůstat v rámci jmenovitých limitů kabelu. Kabely ve strojovnách nebo v blízkosti zdrojů tepla vyžadují kvalitnější izolaci. Vyhodnoťte požadavky na flexibilitu — Statické instalace tolerují standardní kabely; dynamické aplikace (tažné řetězy, roboty, jeřáby) vyžadují kabely speciálně dimenzované pro cykly ohýbání – u průmyslových robotů často 5 až 10 milionů ohybových cyklů. Aplikujte požadavky na bezpečnost a kód — Veřejné budovy vyžadují LSZH. Nebezpečné prostory (zóny ATEX/IECEx) vyžadují kabely se specifickou odolností proti ohni a vznícení. Vždy si ověřte místní předpisy. Potvrďte potřeby stínění — V prostředí s frekvenčními měniči (VFD), motory nebo vysokofrekvenčním spínáním zachycují nestíněné kabely EMI a způsobují chyby signálu nebo obtěžující vypínání. Podle potřeby použijte jednotlivě nebo společně stíněné kabely. Častou chybou je výběr průřezu kabelu pouze na základě jmenovitého proudu bez zohlednění poklesu napětí. U dlouhých kabelů – zejména při 24 V DC v automatizačních obvodech – může pokles napětí dokonce o 1–2 V způsobit selhání ovládání. Vždy počítejte pokles pro běhy přesahující 20–30 metrů. Instalace, testování a dlouhodobá údržba Dokonce i kabely těch nejkvalitnějších elektrických zařízení mají nižší výkon, pokud jsou nesprávně instalovány. Mezi kritické zásady instalace patří: Respektujte minimální poloměr ohybu — Většina kabelů uvádí minimální poloměr ohybu 6–12× vnějšího průměru. Při překročení může dojít k prasknutí izolace nebo poškození stínění a vzniku okamžitých nebo skrytých poruch. Oddělte napájecí a signální kabely — Vedení řídicích nebo přístrojových kabelů paralelně k napájecím kabelům bez oddělení způsobuje šum. Udržujte vzdálenost nejméně 200 mm nebo použijte kovové přepážky kanálů. Správné zakončení a vedení kabelů — Uvolněné zakončení způsobují jiskření a teplo. Používejte správné objímky, velikosti oček a hodnoty točivého momentu podle specifikace výrobce zařízení. Po instalaci proveďte zkoušku izolačního odporu — Test megaohmmetrem (typicky 500 V nebo 1 000 V DC) potvrzuje integritu izolace před zapnutím napájení. Referenční hodnoty se liší podle typu kabelu, ale hodnoty pod 1 MΩ jsou obecně důvodem pro zkoumání . Pro dlouhodobou údržbu odhaluje periodické tepelné zobrazování kabelových zakončení hotspoty způsobené uvolněnými spoji nebo přetíženými vodiči – často zachycující problémy roky předtím, než dojde k poruše. U podzemních nebo podzemních kabelů může testování reflektometrie v časové doméně (TDR) určit chyby nedestruktivně. Životnost kabelu ve stabilním vnitřním prostředí obvykle přesahuje 30 let pro XLPE a 20–25 let pro PVC. Drsné prostředí, UV záření, chemický kontakt nebo tepelné cykly to výrazně snižují. Proaktivní plánování výměny, zejména u kabelů instalovaných v 90. letech 20. století pomocí starších izolačních směsí, snižuje riziko neočekávaných poruch v kritických systémech.
