Opláštěné vodiče jsou nezbytné pro prevenci elektrických požárů a nebezpečí úrazu elektrickým proudem v moderních budovách Při správné instalaci, opláštěné dráty snížit riziko zkratu o více než 70 % oproti nestíněné jednožilové elektroinstalaci . Jejich vnější izolační vrstva nejen chrání před mechanickým poškozením, ale také poskytuje souvislou zemní cestu. Pro obytné a lehké komerční aplikace je použití opláštěných kabelů, jako jsou dvojité uzemnění nebo podobné opláštěné konstrukce, přímým způsobem, který odpovídá předpisům, jak dosáhnout bezpečnější elektrické distribuce. Co jsou opláštěné vodiče a jak se liší od holých vodičů nebo vodičů s jednou izolací Opláštěný vodič se skládá ze dvou nebo více izolovaných vodičů s proudem (fázový a nulový) plus holého nebo izolovaného zemnicího vodiče, všechny jsou uzavřeny ve vnějším plášti z PVC, pryže nebo LSZH (Low Smoke Zero Halogen). Klíčový rozdíl: dráty s jednou izolací mají pouze jednu vrstvu izolace na vodič a jsou obvykle vedeny uvnitř potrubí nebo kanálu. Opláštěné kabely kombinují mechanickou ochranu a izolaci do jedné sestavy, což eliminuje potřebu dalšího vedení v suchých, chráněných místech. Například standardní 2,5 mm² opláštěný kabel používaný v 13A zásuvkových obvodech odolá tahové síle až 200N při instalaci aniž by došlo k poškození vnitřní izolace, zatímco jednoduše izolovaný vodič stejného průřezu vyžaduje vedení pro dosažení podobné mechanické ochrany. Zásadní bezpečnostní výhody: zpomalení hoření a prevence úrazu elektrickým proudem Moderní opláštěné dráty jsou dimenzovány na nehořlavost podle IEC 60332-1 nebo podobných norem. V řízeném testu a Kabel s PVC pláštěm samozhášecí během 60 sekund po odstranění plamene hořáku, zatímco neobalené termoplastické dráty pokračovaly v hoření a odkapávání hořících částic. Vnější plášť také funguje jako bariéra proti náhodnému kontaktu. Údaje ze zpráv o elektrických nehodách ukazují, že domy propojené výhradně kabely s dvojitou izolací mají O 82 % méně otřesů souvisejících se selháním izolace ve srovnání s těmi, které používají vodiče s jednou izolací v potrubí. Průvodce výběrem: Přizpůsobení typů opláštěných drátů reálným aplikacím Výběr špatného materiálu pláště nebo velikosti vodiče vede k předčasnému selhání. Níže je praktická tabulka založená na běžných instalačních prostředích a požadavcích na zatížení. Pamatujte, že všechny hodnoty předpokládají okolní teplotu 30°C a měděné vodiče (nejběžnější materiál pro vodiče s pláštěm). Tabulka 1: Doporučené typy opláštěných drátů podle aplikace a prostředí Oblast použití Velikost vodiče (mm²) Typ pláště Maximální proud (A) Světelné okruhy (suché vnitřní) 1.0 nebo 1.5 PVC (70°C) 11-16 Zásuvky (domácí) 2.5 PVC nebo LSZH 20–27 Sporák / HVAC (pevný) 6.0 nebo 10 PVC nebo guma 32 - 63 Venkovní / vlhká místa 2,5 nebo 4,0 Guma nebo XLPE 25-37 Pro skrytou instalaci v tepelné izolaci platí faktory snížení. U 2,5 mm² opláštěného vodiče uloženého ve více než 100 mm izolace může být jmenovitý proud snížen o až 50 % (např. od 27A do 13,5A). Vždy zkontrolujte místní předpisy pro elektroinstalaci. Doporučené postupy instalace, které prodlužují životnost na více než 30 let Správně nainstalovaný opláštěný drát v suchém, větraném prostoru může snadno vydržet 40 až 50 let . Nicméně tři běžné chyby dramaticky snižují životnost: Přílišné ohýbání: Minimální poloměr ohybu by měl být alespoň 4x průměr kabelu. Opláštěný drát o průměru 10 mm ohnutý kolem poloměru 35 mm způsobuje mikrotrhliny v plášti, čímž se snižuje izolační odpor pod 1 MΩ do 3 let (počáteční hodnota >100 MΩ). Překročení teplotních limitů: Drát s PVC pláštěm nepřetržitě provozovaný při 80 °C (místo jmenovitých 70 °C) stárne dvakrát rychleji. Data ukazují, že pro všechny 10°C nad jmenovitou hodnotou, životnost izolace poloviční . Nesprávné odizolování: Prořezávání vnitřních vodičů při odstraňování vnějšího pláště vytváří napěťové body. Ve studii 200 neúspěšných obvodů 37 % poruch vzniklo na špatně odizolovaných koncích pláště . Použijte speciální sadu odizolovačů kabelů na správnou hloubku – obvykle o 0,5 mm menší, než je tloušťka pláště. Pro standardní PVC plášť o tloušťce 1,5 mm, hloubka odizolování 1,0 mm ponechává bezpečnostní rezervu bez odkrytí vodičů. Běžné mylné představy o kabelech s pláštěm (s korekcemi dat) Nepochopení hodnot zapouzdřených vodičů vede k nebezpečným záměnám. Níže je uveden seznam častých chyb versus skutečná fakta založená na laboratorních a terénních datech. mýtus: Všechny opláštěné dráty jsou vodotěsné. fakt: Trvalé vlhkosti odolávají pouze pryžové nebo speciálně dimenzované pláště LSZH. Standardní drát s PVC pláštěm absorbuje 0,5 % až 1,5 % hmotnostních vody po 24 hodinách ponoření , což vede ke zvýšenému svodovému proudu. mýtus: Silnější plášť vždy znamená lepší ochranu. fakt: 1,8mm PVC plášť poskytuje 90 % mechanické odolnosti proti nárazu než 2,5mm plášť, ale ten snižuje flexibilitu 40 % a zvyšuje obtížnost instalace ve stísněných prostorách. mýtus: Opláštěné dráty nikdy nepotřebují vedení. fakt: V místech náchylných k poškození nebo nárazu hlodavci (jako jsou garáže nebo vnější stěny) je vyžadována další mechanická ochrana, jako je potrubí. Testy ukazují, že standardní PVC plášť je proražen a 2mm ocelová jehla se silou menší než 50N – dobře v rámci síly kousnutí běžných hlodavců. Postup krok za krokem pro testování, zda stávající opláštěný drát zůstává bezpečný Pravidelné testování zabraňuje neočekávaným selháním. Postupujte podle tohoto praktického kontrolního seznamu pomocí základního elektrického testovacího zařízení. Zaznamenejte hodnoty pro srovnání mezi jednotlivými roky. Vizuální kontrola: Zkontrolujte praskliny, změnu barvy nebo otok vnějšího pláště. Bobtnání indikuje migraci změkčovadla nebo přehřátí – pokud bobtnání překročí, okamžitě vyměňte 15% původního průměru . Test izolačního odporu: Pomocí 500V DC meggeru změřte mezi vodiči a mezi každým vodičem a zemí. Měl by být vidět zdravý opláštěný drát větší než 100 MΩ . Hodnoty níže 1 MΩ vyžadují okamžitou výměnu. Spojitost zemského jádra: Změřte odpor od zemního vodiče na jednom konci k druhému konci. Pro 30 m délky 1,5 mm² země počítejte méně než 0,4 Ω . Vyšší hodnoty znamenají uvolněné spoje nebo zkorodované prameny. Kontrola integrity pláště: Kabel pevně omotejte samoslepovací páskou a ponořte přelepenou část do vody při měření izolačního odporu. Jakýkoli pokles níže 50 MΩ po 5 minutách potvrdí mikrotrhliny pláště. Tento testovací cyklus provádějte vždy 5 let pro rezidenční instalace a ročně pro průmyslové nebo vlhké prostředí. Dodržování tohoto plánu může prodloužit účinnou bezpečnou životnost kabelů s pláštěm z typických 25–30 let na mnohem více 45 let . Závěr: Plášťové vodiče zůstávají nákladově nejefektivnějším bezpečnostním vylepšením jakéhokoli elektrického systému Údaje z pojistných událostí a vyšetřování požárů trvale ukazují, že nemovitosti plně propojené s vyhovujícími opláštěnými kabely mají O 60 % méně požárů elektrických zařízení na 1 000 instalací ve srovnání s těmi, které používají starší obnovitelné nebo nepláštěné systémy. Dodatečné náklady předem (obvykle 0,20 až 0,50 $ za metr více než základní drát s jednoduchou izolací) se vrátí do dvou let díky nižší instalační práci a sníženým požadavkům na vedení. Pro každou novostavbu nebo renovaci je specifikace opláštěných vodičů s vhodným materiálem pláště a správným dimenzováním vodičů přímou a měřitelnou akcí směrem k bezpečnější a odolnější elektrické infrastruktuře.

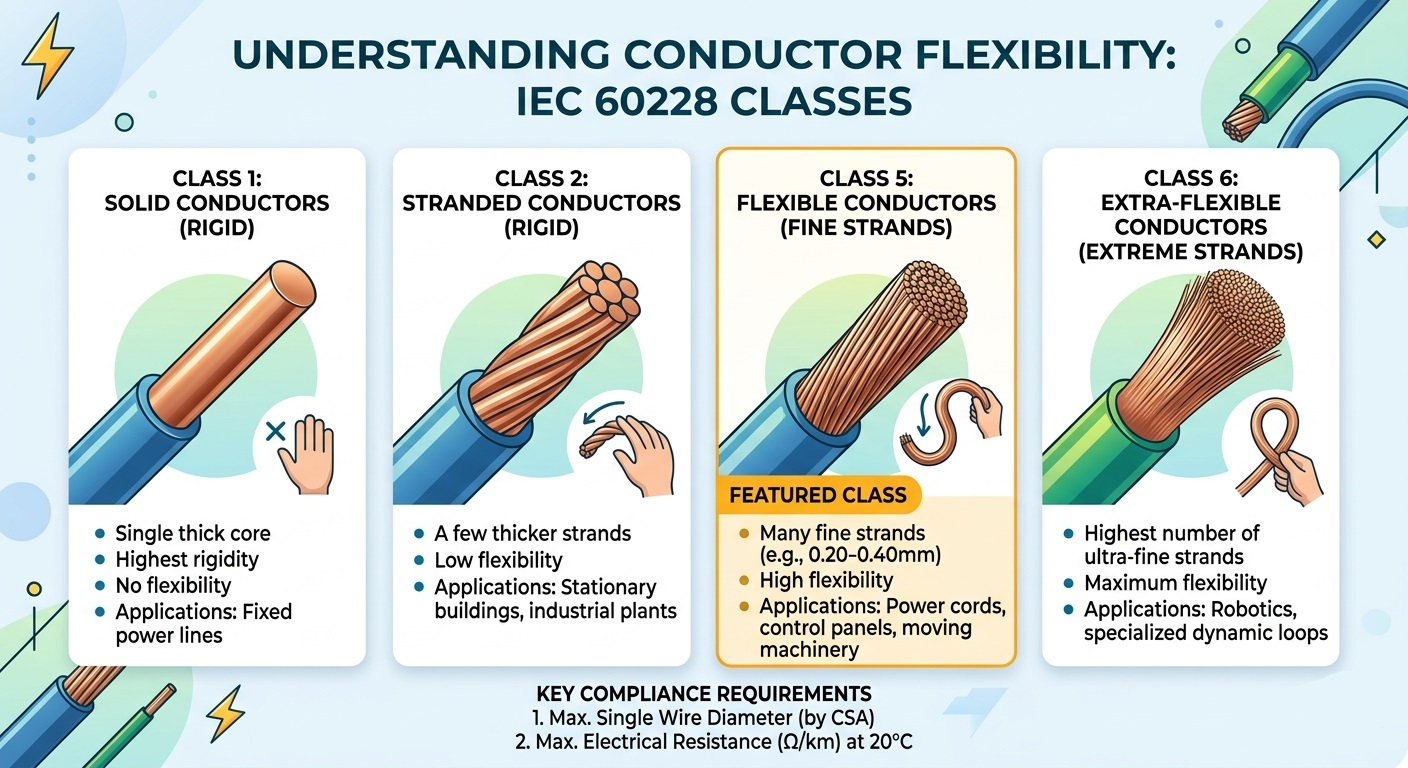

Klíčové s sebou: Vodiče třídy 5 definované IEC 60228 jsou ohebné vodiče s jemným lankem používané v prodlužovacích kabelech, ovládacích panelech a průmyslových aplikacích. Tato příručka obsahuje technické specifikace, srovnání s třídou 2 a způsob výběru správného vodiče pro váš projekt. Ve světě elektrotechniky a výroby kabelů není „flexibilita“ jen fyzickým rysem – je to přísně definovaná technická kategorie. Pokud jste někdy manipulovali s tuhým napájecím kabelem oproti pružnému, snadno ohýbatelnému ovládacímu drátu, zažili jste rozdíl mezi třídami vodičů na vlastní kůži. Většina těchto specifikací se řídí mezinárodním standardem IEC 60228 . Tento průvodce se ponoří do hloubky Vodiče třídy 5 — průmyslový standard pro flexibilní aplikace — pokrývající konstrukční požadavky, elektrické limity a případy použití v reálném světě. Pochopení rámce klasifikace vodičů IEC 60228 IEC 60228 (a její britský ekvivalent BS EN 60228) klasifikuje vodiče do čtyř hlavních tříd na základě konstrukce a flexibility. Pochopení toho, kde se třída 5 nachází v této hierarchii, je nezbytné pro správný výběr produktu: třídy Typ Popis třída 1 Pevné (tuhé) Jediný pevný drát; používá se pro pevné, trvalé instalace, kde nedochází k žádnému pohybu. třída 2 Stranded (tuhé) Více silnějších drátů; standard pro domovní rozvody a elektrické sítě v pevných instalacích. třída 5 Flexibilní (jemné prameny) Mnoho jemných měděných drátů spletených dohromady; navrženo pro časté ohýbání a pohyb. třída 6 Extra flexibilní (nejjemnější prameny) Ještě jemnější prameny než třída 5; používá se ve vysoce dynamických aplikacích vyžadujících maximální flexibilitu. Co dělá dirigenta „třídy 5“? Technické specifikace Vodič třídy 5 se skládá z několika jemných měděných drátů spletených dohromady pro dosažení flexibility. Na rozdíl od běžných předpokladů, IEC 60228 ano ne přísně předepisovat celkový počet pramenů. Místo toho standard nařizuje soulad se dvěma primárními metrikami: 1. Maximální průměr jednotlivých drátů Aby bylo zajištěno, že vodič zůstane skutečně flexibilní, IEC 60228 stanoví přísnou horní hranici průměru každého jednotlivého pramene. Tenčí prameny se snadněji ohýbají, což snižuje únavu kovu při opakovaných cyklech ohýbání. Reprezentativní příklady z normy zahrnují: Vodič 75 mm² → maximální jednotlivý průměr vodiče: 0,21 mm Vodič 5 mm² → maximální jednotlivý průměr vodiče: 0,26 mm 10 mm² vodič → maximální jednotlivý průměr vodiče: 0,41 mm Vodič 35 mm² → maximální jednotlivý průměr vodiče: 0,41 mm 2. Maximální elektrický odpor při 20°C Elektrický odpor je určujícím kritériem výkonu. Celkový odpor hotového vodiče třídy 5 nesmí překročit hodnoty uvedené v tabulkách odporů IEC 60228, měřeno při 20°C. Toto pravidlo umožňuje výrobcům flexibilitu návrhu: pokud výrobce použije dráty o průměru 0,20 mm místo maximálního průměru 0,21 mm, je to přijatelné – za předpokladu, že hotový vodič stále splňuje limit odporu. Tento dvouparametrový přístup (odpor průměru drátu) zajišťuje, že vodiče třídy 5 jsou jak fyzicky flexibilní, tak elektricky účinné, aniž by došlo k nadměrné specifikaci výrobního procesu. Dirigenty třídy 5 vs. třídy 2: Rozdíly v jádru Elektrotechnici často čelí výběru mezi vodiči třídy 2 a třídy 5. Rozhodnutí závisí na tom, zda bude kabel v pevné instalaci nebo mobilní/flexibilní aplikaci. Zde je přímé srovnání: Funkce třídy 2 (Stranded, Fixed) třídy 5 (Flexible) Stavebnictví Méně, silnější dráty Mnoho jemných drátů Flexibilita Nízká – vhodná pro pevné zapojení Vysoká — vhodná pro pohyb Typické aplikace Domovní elektroinstalace, elektrické sítě Prodlužovací kabely, ovládací panely Metoda ukončení Jednoduché očka nebo šrouby Doporučené objímky Kovová odolnost proti únavě Nízký (není určen pro ohýbání) Vysoká (navrženo pro opakované ohýbání) náklady Obecně nižší Mírně vyšší díky procesu jemného splétání Klíčové aplikace IEC 60228 vodiče třídy 5 Protože vodiče třídy 5 dokážou odolat mírným vibracím a opakovanému ohýbání bez lámání, jsou určeny pro širokou škálu průmyslových odvětví: Flexibilní kabely a prodlužovací kabely: Domácí spotřebiče, elektrické nářadí a přenosná zařízení, kde je třeba kabely pravidelně smotávat, odvíjet a přemisťovat. Průmyslové ovládací panely: Těsné vedení kolem rohů a skrz kabelové kanály vyžaduje poloměr ohybu dosažitelný pouze u vodičů s jemným lankem. Automobilové kabelové svazky: Nepřetržité vibrace motoru a teplotní cykly vyžadují vodiče, které odolávají únavě kovu po dobu životnosti vozidla. Námořní a pobřežní instalace: Neustálý pohyb z vln v kombinaci se stísněnými prostory dělá z třídy 5 preferovanou volbu pro rozvod energie na palubě. Robotika a automatizace: Kloubová robotická ramena vyžadují kabely, které se ohýbají tisíckrát za den bez selhání – Třída 5 splňuje tuto výzvu pro aplikace se střední ohebností (Třída 6 pro vysoce ohebné). Proč je pro váš projekt důležitá specifikace IEC 60228 třídy 5 Výběr kabelu prodávaného jako "flexibilní" bez odkazu na uznávanou normu, jako je IEC 60228 Class 5, představuje značné riziko. Shoda s touto normou poskytuje tři konkrétní záruky: Bezpečnost: Limity odporu zajišťují, aby se vodič nepřehříval pod jmenovitým proudem, čímž se předchází degradaci izolace a potenciálnímu nebezpečí požáru. Kompatibilita: Standardizované maximální průměry vodičů zajišťují, že vodič správně zapadne do standardních oček, dutinek a svorkovnic bez nutnosti úprav. Dlouhá životnost: Jemné splétání zabraňuje únavě kovu při opakovaném ohýbání, což výrazně prodlužuje životnost kabelu ve srovnání s nevyhovujícími alternativami. Při mezinárodním získávání kabelů certifikace IEC 60228 také zjednodušuje schvalování regulačními orgány, protože norma je přijata nebo uznávána v EU (BS EN 60228), Austrálii (AS/NZS 1125) a na mnoha dalších trzích. Často kladené otázky o vodičích třídy 5 Je třída 5 stejná jako flexibilní kabel? Ne přesně. "Flexibilní kabel" je široký komerční termín. Třída 5 je specifická klasifikace vodičů IEC 60228 s měřitelnými technickými požadavky. Kabel lze prodávat jako flexibilní, aniž by splňoval specifikace třídy 5. Mohou být vodiče třídy 5 použity venku? Třída 5 se vztahuje pouze na konstrukci vodiče, nikoli na celkovou hodnotu kabelu. Zda je kabel vhodný pro venkovní použití, závisí na materiálu izolace a pláště (např. PVC odolné proti UV záření, XLPE). Vždy zkontrolujte kompletní specifikaci kabelu, nejen třídu vodičů. Jaký je rozdíl mezi třídou 5 a třídou 6? Obě třídy jsou flexibilní vodiče. Třída 6 používá ještě jemnější prameny, což má za následek větší flexibilitu a užší minimální poloměr ohybu. Třída 6 je určena pro vysoce dynamické aplikace, jako je nepřetržité ohýbání vlečných řetězů, zatímco třída 5 pokrývá scénáře se střední pružností. Potřebujete pomoc s výběrem správného vodiče pro vaši aplikaci? Náš inženýrský tým se specializuje na vodiče a kabely vyhovující IEC 60228 pro průmyslové, námořní, automobilové a komerční aplikace. Ať už váš projekt zahrnuje prostředí s vysokými vibracemi nebo standardní pevné instalace, poskytneme podrobné technické specifikace a konkurenční nabídky. Kontaktujte nás ještě dnes a prodiskutujte své požadavky na projekt.

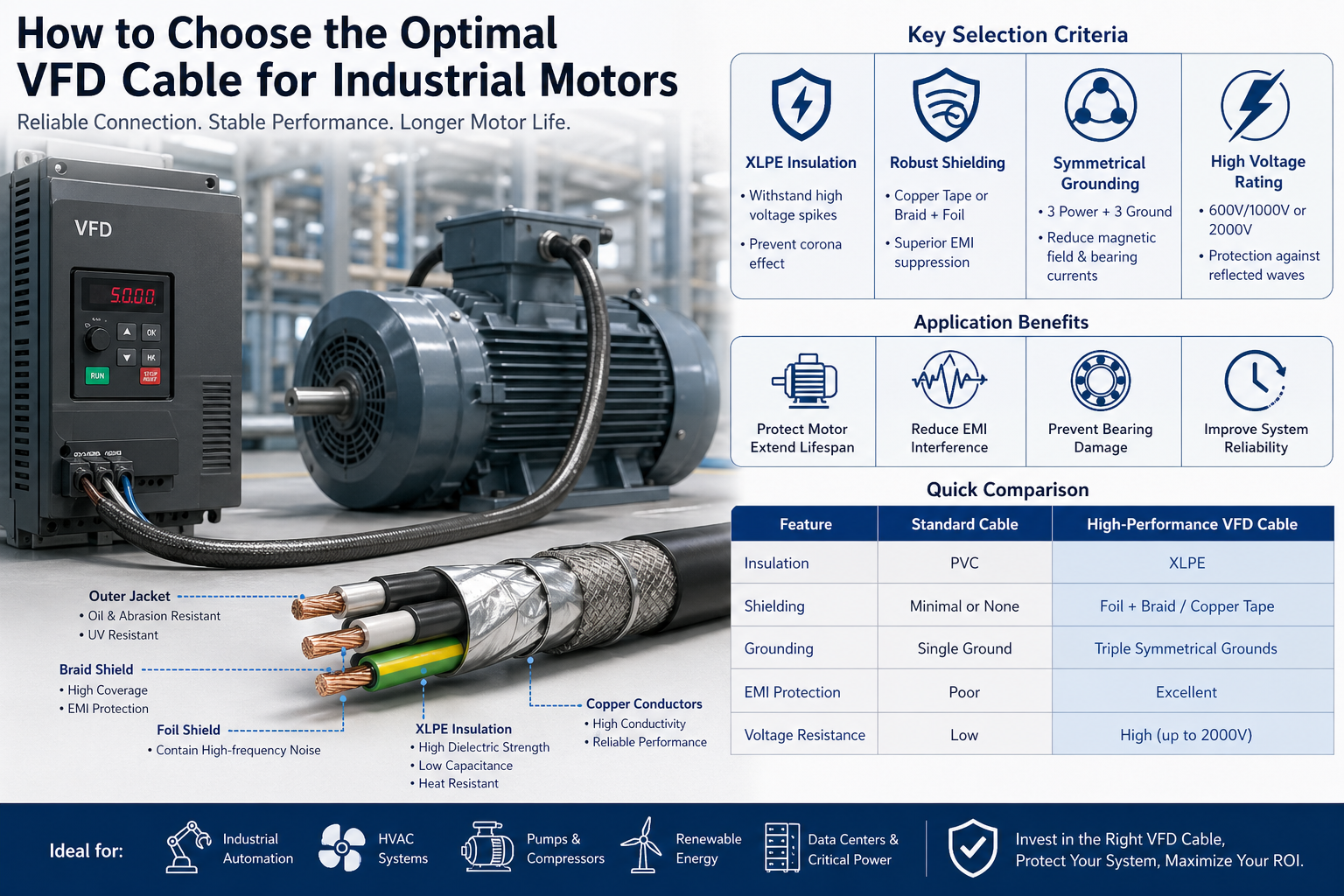

V moderních průmyslových systémech představuje spojení mezi pohonem s proměnnou frekvencí (VFD) a elektromotorem jedno z elektricky nejagresivnějších prostředí. Vysoké spínací frekvence, napěťové špičky a elektromagnetické rušení (EMI) extrémně zatěžují kabely. Výběr nevhodného kabelu není jen drobná konstrukční chyba – může mít za následek: Předčasná porucha izolace motoru Poškození ložisek způsobené bludnými proudy Zvýšené elektromagnetické rušení (EMI) Neplánované prostoje a náklady na údržbu Správně navržený kabel VFD je proto rozhodující pro spolehlivost systému, bezpečnost a dlouhodobý výkon. 1. Pochopení provozního prostředí VFD Na rozdíl od tradičních napájecích zdrojů využívají VFD k řízení rychlosti motoru modulaci šířky pulzu (PWM). Tím se vytvoří nesinusový průběh s: Vysoká dv/dt (rychlost změny napětí) Přepětí odražené vlny (zejména u dlouhých kabelů) Společné napětí a cirkulační proudy Proč standardní kabely selhávají Kabely pro všeobecné použití jako THHN nebo základní vodiče s PVC izolací nejsou pro tyto podmínky určeny. V průběhu času mohou zažít: Degradace izolace v důsledku korónového výboje Nadměrné hromadění tepla Únik EMI ovlivňující blízké přístrojové vybavení výsledek: Snížená životnost motoru a nestabilní výkon systému. 2. Klíčová kritéria výběru pro kabely VFD A. Typ izolace: XLPE pro vysokofrekvenční stabilitu Izolační systém je první linií obrany proti elektrickému namáhání. Doporučeno: zesíťovaný polyetylén (XLPE) Technické výhody: Vysoká dielektrická pevnost, aby vydržela napěťové špičky Nízká dielektrická ztráta a kapacita Vynikající tepelná odolnost (typicky 90 °C–125 °C) Silná odolnost vůči korónovému výboji Ve srovnání s PVC XLPE výrazně zlepšuje životnost izolace ve vysokofrekvenčním prostředí. B. Pokročilé stínění pro kontrolu EMI Potlačení EMI je jedním z nejkritičtějších požadavků v aplikacích VFD. Bez řádného stínění může elektromagnetický šum: Zasahovat do PLC, senzorů a komunikačních systémů Způsobit falešné signály a provozní chyby Zvyšte rizika shody v regulovaných prostředích Doporučené stínící konstrukce: Měděný páskový štít Vynikající pro potlačení vysokofrekvenčního šumu Poskytuje nízkoimpedanční zemnící cestu Fóliový copánkový štít Pokrytí ≥85 % Kombinuje flexibilitu s vysokou účinností stínění Funkce klíče: Dobře navržený štít to zajišťuje Běžné proudy se vracejí kabelem místo poškození ložisek motoru. C. Návrh symetrického uzemnění Geometrie kabelu přímo ovlivňuje elektrický výkon. Konfigurace osvědčených postupů: 3 fázové vodiče 3 symetricky umístěné zemnící vodiče Výkonnostní výhody: Snižuje vyzařování elektromagnetického pole Vyrovnává rozložení zemního proudu Minimalizuje napětí na hřídeli a ložiskové proudy Tento design je zvláště důležitý v motory se středním a vysokým výkonem . D. Jmenovité napětí a ochrana proti odraženým vlnám V důsledku odražených vlnových jevů mohou na svorkách motoru dosáhnout napěťové špičky 2–3 násobek jmenovitého napětí . Doporučená hodnocení: 600V / 1000V pro standardní průmyslové systémy 2000V pro: Dlouhé kabely Pohony s vysokou spínací frekvencí Kritické aplikace Inženýrský přehled: Izolační systémy s vyšším napětím poskytují bezpečnostní rezervu, která výrazně snižuje riziko selhání. 3. Dimenzování a instalace kabelu Ampacity a Thermal Management Správné dimenzování vodičů musí vzít v úvahu: Motor Full Load Ams (FLA) Okolní teplota Způsob instalace (podnos, potrubí, venkovní prostor) Seskupování kabelů a faktory snížení Nesprávné dimenzování může vést k přehřátí a snížení životnosti kabelu. Flexibilita a mechanický výkon V dynamických prostředích, jako jsou: Robotika Automatizované výrobní linky Stěhovací stroje Použijte vysoce ohebné kabely VFD navrženo pro cykly kontinuálního pohybu a ohýbání. Odolnost vůči životnímu prostředí Průmyslová prostředí mohou být drsná a nepředvídatelná. Doporučené materiály bundy: TPE (termoplastický elastomer): Vynikající odolnost proti olejům, otěru a chemikáliím Ideální pro průmyslová a drsná prostředí Specializované PVC: Nákladově efektivní Vhodné pro všeobecné průmyslové aplikace Další ochranné faktory: UV odolnost (venkovní instalace) Ochrana proti vniknutí vlhkosti a vody Odolnost vůči chladicím kapalinám a průmyslovým chemikáliím 4. Soulad a standardy (kritické pro globální projekty) Při výběru VFD kabelů pro mezinárodní projekty je zásadní shoda. Společné standardy ke zvážení: UL (Severní Amerika) normy IEC / EN (Evropa) RoHS a REACH (shoda s životním prostředím) Výběr kompatibilních kabelů zajišťuje: Jednodušší schvalování projektů Snížení právních a operačních rizik Kompatibilita s globálními trhy 5. Rychlé srovnání: Standardní kabel vs kabel VFD Funkce Standardní kabel Vysoce výkonný kabel VFD Izolace PVC XLPE Stínění Minimální / Žádné Fóliový cop / měděná páska Uzemnění Svobodný Symetrické Multi-Ground Ovládání EMI Chudák Výborně Napěťový odpor Nízká Vysoká (až 2000V) 6. Aplikační scénáře Vysoce výkonné kabely VFD jsou široce používány v: Průmyslové automatizační systémy Systémy HVAC s pohony s proměnnou rychlostí Čerpací a kompresorové systémy Datová centra a kritické energetické systémy Systémy obnovitelné energie (vítr, solární energie) Každé z těchto prostředí vyžaduje stabilní, nízkohlučný a vysoce spolehlivý přenos síly . 7. Závěr: Strategická investice, nikoli pouze složka Výběr správného kabelu VFD není pouze rozhodnutím o technické specifikaci – je to dlouhodobá investice do spolehlivosti systému. Zatímco vysoce výkonné kabely VFD mohou mít vyšší počáteční náklady, poskytují: Snížená údržba a prostoje Prodloužená životnost motoru a zařízení Vylepšená elektromagnetická kompatibilita (EMC) Nižší celkové náklady na vlastnictví (TCO) Konečný přehled: Dobře vybraný kabel VFD funguje jako ochranná bariéra mezi vaším měničem a motorem a zajišťuje efektivní, stabilní a nerušený provoz v průběhu celého životního cyklu systému.

Vezměte ovládací kabel a napájecí kabel vedle sebe a vypadají téměř identicky. Stejný vnější plášť, podobný průměr, srovnatelná hmotnost. Zapojte je však nesprávně a důsledky sahají od neúspěšných sekvencí automatizace až po vážná elektrická nebezpečí. Rozdíl mezi těmito dvěma typy kabelů není kosmetický – je zásadní. K čemu vlastně jsou Napájecí kabel má jeden úkol: přesunout elektrickou energii ze zdroje do zátěže. Ať už jde o napájení motoru, napájení transformátoru nebo distribuci proudu budovou, napájecí kabel je potrubím pro surovou elektrickou sílu. Přenáší vysoký proud na velké vzdálenosti a jeho konstrukce tuto poptávku odráží. Ovládací kabel dělá něco úplně jiného. Přenáší signály – příkazy, zpětnou vazbu, měření – mezi řídicím systémem a zařízeními, která spravuje. Představte si, že PLC posílá pokyn k otevření/zavření elektromagnetickému ventilu nebo snímač hlásící teplotu zpět na monitorovací panel. Proud je minimální; přesnost je všechno. V praxi oba kabely často vedou stejnou trubkou nebo kabelovým žlabem. Napájecí kabel napájí motor; ovládací kabel mu říká, kdy má začít a kdy zastavit. Doplňují se, nejsou zaměnitelné. Jak jsou stavěny jinak Jmenovité napětí je nejbezprostřednější strukturální rozdíl. Napájecí kabely jsou dimenzovány na 0,6/1 kV a vyšší – typy se středním napětím dosahují 10 kV, 35 kV a více, přičemž se řídí normami, jako je IEC 60502 pro kabely s extrudovanou izolací. Ovládací kabely pracují v mnohem nižším rozsahu: typicky 300/450 V až 450/750 V, protože přenos signálu nevyžaduje vysokonapěťovou infrastrukturu. Průřez vodiče a počet žil řekni zbytek příběhu. Napájecí kabely upřednostňují proudovou zatížitelnost, takže vodiče jsou velké – běžně 16 mm², 50 mm², 120 mm² nebo větší, v mědi nebo hliníku. Počet jader zůstává nízký: 1 až 5 jader na kabel je standardní. Ovládací kabely tuto logiku zcela převracejí. Vodiče jsou malé (0,5 mm² až 10 mm²), ale počet jader je vysoký – kdekoli od 2 žil až po 61 žil v jednom kabelu – protože složitý řídicí obvod potřebuje mnoho nezávislých signálových cest svázaných efektivně. Izolace a opláštění postupujte podle stejného vzoru. Napájecí kabely vyžadují silné, robustní opláštění, aby zvládly vysoké napětí, mechanické namáhání, teplo a vlhkost. Ovládací kabely používají lehčí PVC nebo XLPE izolaci, dostatečnou pro nízkonapěťové signály. Když oba typy kabelů sdílejí průmyslové prostředí, je plášť napájecího kabelu znatelně těžší. Stínění je volitelný u napájecích kabelů, ale často je kritický u ovládacích kabelů. V prostředí se silným elektromagnetickým rušením – v blízkosti velkých motorů, frekvenčních měničů nebo spínacích zařízení – bude nestíněný ovládací kabel zachycovat šum, který ruší signály. Měděná páska nebo opletené stínění kolem ovládacího kabelu blokuje toto rušení a zachovává integritu signálu. Barevné kódování se také liší. Jádra napájecích kabelů používají standardní barvy fází (hnědá, černá, šedá pro fáze; modrá pro nulový vodič; zelená/žlutá pro uzemnění) pro podporu bezpečné instalace a údržby. Jádra řídicích kabelů jsou obvykle černá s bílými číselnými značkami, protože na identifikaci jednotlivých obvodů záleží více než na konvenci fáze. Kam každý kabel patří Napájecí kabely fungují všude tam, kde je potřeba, aby se elektrická energie pohybovala v měřítku. Podzemní distribuční sítě, nadzemní přenosová vedení, napájení průmyslových strojů a stoupačky energie v budovách – to vše závisí na silových kabelech. Pro instalaci a rozvody zařízení, silové nízkonapěťové kabely pro stavební a průmyslové rozvody zvládne převážnou většinu komerčních a lehkých průmyslových zátěží. Pro síťovou infrastrukturu, rozvodny a přípojky inženýrských sítí, vysokonapěťové silové kabely pro rozvodné sítě a rozvodny přenášet výkon při napětích požadovaných pro efektivní přenos na dlouhé vzdálenosti. Ovládací kabely jsou páteří každého automatizovaného procesu. Automobilové montážní linky, systémy DCS chemických závodů, systémy řízení budov (HVAC, osvětlení, kontrola přístupu), železniční signalizace a obvody relé ochrany elektrárny, to vše závisí na řídicích kabelech pro přenos signálů, které udržují operace synchronizované a bezpečné. Ovládací kabely pro průmyslovou automatizaci a elektroinstalaci zařízení jsou navrženy speciálně tak, aby splňovaly požadavky na přesnost a flexibilitu těchto prostředí. Rychlé srovnání referencí Klíčové strukturální a funkční rozdíly mezi silovými a ovládacími kabely Parametr Napájecí kabel Ovládací kabel Primární funkce Přenášet elektrickou energii Přenášet řídicí signály / data Jmenovité napětí 0,6/1 kV a více (až 500 kV) 300/450V – 450/750V Průřez vodiče Velké (16 mm² – 500 mm²) Malé (0,5 mm² – 10 mm²) Počet jader 1 – 5 jader 2 – 61 jader Tloušťka izolace Tlustý (vysokonapěťový) Zapalovač (nízkonapěťový) Stínění Zřídka vyžadováno Často vyžadováno (EMI prostředí) Barevné kódování jádra Fázové barvy (hnědá / černá / šedá) Černá s bílým číslováním Materiál vodiče Měď nebo hliník měď (standardní) Jak vybrat ten správný Tři otázky řeší většinu rozhodnutí o výběru. Za prvé: co nese kabel? Pokud dodává proud pro napájení zátěže – motoru, světelného okruhu, HVAC jednotky – je to aplikace napájecího kabelu. Pokud přenáší povel, měření nebo zpětnovazební signál, je to aplikace ovládacího kabelu. Za druhé: při jakém napětí systém pracuje? Systémy běžící nad 1 kV vyžadují napájecí kabely odpovídajícím způsobem dimenzované. Signální a řídicí obvody běžící na 24VDC, 120VAC nebo 230VAC spadají do oblasti řídicího kabelu. Třetí: jaké je elektromagnetické prostředí? Pokud kabel vede v blízkosti vysoce výkonných spínacích zařízení, frekvenčních měničů nebo velkých motorů, je nutný stíněný ovládací kabel, aby se zabránilo degradaci signálu. V drsném prostředí nebo prostředí s vysokou teplotou, dráty zpomalující hoření a odolné vysokým teplotám poskytují dodatečnou ochranu pro napájecí i řídicí aplikace. Nahrazení jednoho typu kabelu druhým není nikdy řešením. Použití ovládacího kabelu v napájecí aplikaci riskuje selhání izolace a požár. Vedení napájecího kabelu tam, kde patří ovládací kabel, plýtvá náklady a prostorem a stále může způsobovat rušení. Správný kabel, správně dimenzovaný a specifikovaný, je to, co zajišťuje bezpečný a spolehlivý provoz systémů po celou dobu jejich životnosti. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Výběr správného holého hliníkového kabelu je zásadním rozhodnutím pro inženýry, projektové manažery a nákupní týmy pracující na systémech přenosu a distribuce energie nad hlavou. Špatná volba může ohrozit spolehlivost sítě, zvýšit náklady na údržbu nebo vytvořit bezpečnostní rizika v terénu. Tato příručka vás provede klíčovými technickými a environmentálními faktory, které by měly řídit výběr každého holého hliníkového kabelu. Proč je holý hliníkový kabel preferovanou volbou pro horní přenos Holým hliníkovým kabelům se důvěřuje při venkovním horním přenosu energie již více než století, a to z dobrého důvodu. Hliník vede elektřinu ve srovnání s mědí při přibližně 61 % vodivosti mědi měřeno podle Mezinárodního standardu žíhané mědi (IACS). I když to znamená, že k přenosu stejného proudu je potřeba větší plocha průřezu, kvůli dalším vlastnostem hliníku se tento kompromis v mnoha aplikacích vyplatí. Hliník váží zhruba jednu třetinu než měď, což dramaticky snižuje strukturální zatížení věží a stožárů a snižuje náklady na instalaci na dlouhé rozpětí. Na straně nákladů nabízí hliníkový kabel obvykle značnou úsporu materiálu ve srovnání s ekvivalentními měděnými vodiči – rozhodující výhoda v projektech síťové infrastruktury, kde mohou být vyžadovány stovky nebo tisíce kilometrů vodiče. Podrobné srovnání obou materiálů z hlediska vodivosti, hmotnosti, nákladů a bezpečnosti viz měděné vs hliníkové rozvody . Když je aplikací venkovní stropní přenos a záleží na efektivitě rozpočtu, holé hliníkové kabely trvale poskytovat silnou hodnotu. Pochopení hlavních typů holých hliníkových vodičů Ne všechny holé hliníkové kabely jsou stejné. K dispozici jsou tři primární konfigurace, z nichž každá je navržena pro jiné priority výkonu. AAC (All Aluminium Conductor) je vyroben výhradně z elektrických hliníkových pramenů. Nabízí dobrou vodivost a je ekonomická, takže se dobře hodí pro všeobecné venkovní aplikace a kratší rozpětí, kde vysoká pevnost v tahu není primárním zájmem. AAAC (vodič z celé hliníkové slitiny) je vyrobena z hliníkových slitin spíše než z čistého hliníku. To poskytuje vynikající odolnost proti korozi, což z něj činí preferovanou volbu pro vlhké, pobřežní nebo chemicky agresivní prostředí. Konstrukce slitiny také zlepšuje pevnost v tahu ve srovnání s AAC. ACSR (Aluminium Conductor Steel Reinforced) kombinuje hliníkovou vnější vrstvu s ocelovým jádrem. Ocelové jádro poskytuje vysokou pevnost v tahu, zatímco hliníkové prameny přenášejí elektrický proud. Tato konfigurace je standardní volbou pro instalace s velkým rozpětím a vysokonapěťová venkovní vedení, kde je náročné mechanické zatížení. Kombinuje vysokou pevnost s dobrou vodivostí — rovnováhy, kterou čisté hliníkové vodiče nemohou dosáhnout samostatně. Výběr správného typu závisí na délce rozpětí, požadované mechanické pevnosti, místních podmínkách prostředí a rozpočtu. Pro většinu vysokonapěťových dálkových vedení je ACSR výchozím průmyslovým nastavením. Pro pobřežní nebo korozivní prostředí je obvykle lepší volbou AAAC. pro vysokonapěťový a nízkonapěťový vrchní kabel aplikace s kratším rozpětím, AAC nebo AAAC často poskytují správnou rovnováhu mezi náklady a výkonem. Proudová zatížitelnost a výběr průřezu Ampacita – proudová zatížitelnost vodiče – je první číslo, které se určuje při specifikaci jakéhokoli holého hliníkového kabelu. Volba poddimenzovaného vodiče vytváří nebezpečné hromadění tepla; předimenzování zbytečně zvyšuje náklady. Ampacita závisí na mnoha proměnných: průřezu vodiče, okolní teplotě, slunečním záření, rychlosti větru a konfiguraci instalace. Při návrhu venkovního vedení technici také zohledňují maximální přípustnou provozní teplotu vodiče, která ovlivňuje jak životnost vodiče, tak chování prověšení. Pro venkovní nadzemní holé vodiče se doporučuje konzervativní přístup. Mírné předimenzování vodiče vzhledem k vypočtenému maximálnímu zatížení poskytuje bezpečnostní rezervu proti špičkovému požadavku, extrémním teplotám okolí a budoucímu nárůstu zatížení. Plocha průřezu by měla být zvolena na základě nejhoršího případu kombinace zatížení a podmínek prostředí očekávaných během projektované životnosti kabelu. Vždy ověřte hodnoty zatížitelnosti podle příslušné národní nebo mezinárodní normy pro konkrétní typ vodiče a použitou metodu instalace. Požadavky na mechanickou pevnost a rozpětí V konstrukci venkovního vedení nestačí elektrický výkon sám o sobě – vodič musí také zvládnout mechanické namáhání dlouhých rozpětí, zatížení větrem, zatížení ledem a tepelné roztahování a smršťování v průběhu let venkovního provozu. Pevnost v tahu holého hliníkového vodiče určuje, jak dlouhé rozpětí lze bezpečně navléknout mezi nosné konstrukce. Vodiče ACSR jsou speciálně navrženy pro tuto výzvu: ocelové jádro nese většinu mechanického zatížení, zatímco hliníkové prameny zvládají přenos proudu. Pro velmi dlouhé rozpětí nebo oblasti vystavené vysokému zatížení větrem nebo ledem je ACSR obvykle jedinou vhodnou volbou. Výpočty průhybu a tahu musí být provedeny pro každé rozpětí v návrhu vedení. Vodič musí mít dostatečné prověšení, aby zůstal v bezpečných mezích světlé výšky při maximální teplotě (když se vodič nejvíce roztahuje a prověšuje), při zachování přiměřeného napětí při minimální teplotě (když smrštění zvyšuje mechanické namáhání). V oblastech náchylných k vibracím způsobeným větrem pomáhají antivibrační tlumiče a vhodný výběr vodičů zamezit únavovému poškození v závěsných bodech v průběhu času. Podmínky prostředí a odolnost proti korozi Prostředí instalace významně ovlivňuje, který typ holého hliníkového vodiče je vhodný. Hliník přirozeně vytváří na svém povrchu tenkou vrstvu oxidu, která poskytuje určitou základní ochranu proti další oxidaci. Tato ochrana však není jednotná ve všech podmínkách prostředí. Doporučení typu vodiče podle prostředí Životní prostředí Doporučený typ vodiče Klíčový důvod Obecně venkovský / vnitrozemský venkovní AAC nebo ACSR Nákladově efektivní; mírné vystavení korozi Pobřežní / vysoká vlhkost AAAC Vynikající odolnost proti korozi díky složení slitiny Průmyslové zóny (chemická expozice) AAAC Slitina odolává chemickým a solným atmosférám Převod na dlouhé rozpětí / vysoké zatížení ACSR Ocelové jádro zajišťuje potřebnou mechanickou pevnost Vnitřní přípojky rozvodny AAC nebo AAAC Kratší rozpětí; priorita hmotnosti a nákladů V pobřežních a průmyslových prostředích kombinace vlhkosti a nečistot ve vzduchu urychluje elektrochemickou korozi. Vodiče AAAC, které obsahují hliníkovou slitinu spíše než čisté hliníkové prameny, poskytují podstatně lepší dlouhodobou odolnost proti korozi v těchto podmínkách a snižují riziko degradace vodiče, která by mohla případně ohrozit bezpečnost vedení. Soulad s průmyslovými standardy Holé hliníkové kabely určené pro přenos energie musí odpovídat uznávaným mezinárodním nebo národním normám. Tyto normy definují minimální požadavky na čistotu vodiče, konfiguraci pramenů, mechanické vlastnosti, elektrický odpor a zkušební postupy. Specifikace a pořízení vodičů, které splňují tyto normy, je základním předpokladem pro bezpečný a spolehlivý provoz sítě. Mezi nejčastěji zmiňované normy patří IEC 61089 (lankové vodiče s kulatým drátem pro venkovní vedení), ASTM B230 a B231 (vodiče z hliníku a slitin hliníku pro venkovní použití) a regionální normy jako GB/T 1179 používané v Číně. U mezinárodních zakázek by kupující měli specifikovat, která norma platí v cílové zemi, a požadovat od výrobce písemné doklady o shodě. Certifikace uznávanými systémy managementu kvality – jako je ISO 9001 pro kvalitu výroby a ISO 14001 pro environmentální management – ​​poskytuje dodatečnou důvěru v konzistenci výrobních procesů. Renomovaní výrobci budou rovněž držiteli certifikátů specifických pro daný produkt a budou schopni poskytnout zkušební zprávy prokazující shodu s příslušnou normou pro vodiče. Bezpečnost ukončení a připojení Jedním z nejdůležitějších – a často přehlížených – aspektů výběru holých hliníkových kabelů je systém zakončení. Samotný kabel může být správně specifikován, ale špatné připojení je hlavní příčinou přehřátí, jiskření a předčasného selhání v instalacích hliníkových vodičů. Hliník se v reakci na změny teploty roztahuje a smršťuje více než měď. Toto tepelné cyklování může postupně uvolnit spojení, která nebyla správně utažena nebo která používala nekompatibilní hardware. V průběhu času uvolněné spoje zvyšují kontaktní odpor, vytvářejí nadměrné teplo a vytvářejí riziko požáru. Řešením je použití konektorů, svorek a hardwaru, které jsou speciálně dimenzovány pro hliníkové vodiče, a použití správných hodnot krouticího momentu při instalaci podle specifikace výrobce hardwaru. Pro propojky a spoje v nadzemních vedeních jsou obecně preferovány konektory kompresního typu, protože poskytují konzistentní mechanický kontakt přes celý průřez vodiče. Veškerý spojovací materiál by měl být zkontrolován během instalace a znovu zkontrolován během plánovaných cyklů údržby, zejména v oblastech vystavených vibracím nebo velkým denním teplotním výkyvům. Moderní instalace hliníkových kabelů, pokud jsou provedeny se správnými komponenty a postupy, mohou poskytnout stejnou dlouhodobou spolehlivost jako měděné. Klíčem je zajistit, aby každý prvek instalace – vodič, hardware a zpracování – byl sladěný a v souladu s kódem. Závěr Výběr správného hliníkového kabelu vyžaduje více než jen porovnávání cen za metr. Rozhodnutí musí vzít v úvahu typ vodiče (AAC, AAAC nebo ACSR), požadovanou proudovou zatížitelnost, požadavky na mechanické rozpětí, expozici prostředí, příslušné normy a kompatibilitu systému zakončení. Každý z těchto faktorů přímo ovlivňuje bezpečnost, spolehlivost a celkové náklady životního cyklu instalace. Pro většinu aplikací nadzemních přenosů zůstává ACSR preferovanou volbou pro dlouhá rozpětí a vysokozatížená vedení, zatímco AAAC nabízí vynikající odolnost proti korozi v pobřežních nebo chemicky agresivních prostředích. AAC poskytuje ekonomické řešení pro kratší rozpětí v benigních podmínkách. V každém případě je shoda s mezinárodními standardy a správné instalační postupy nezbytné pro dosažení výkonu a bezpečnosti, které aplikace vyžaduje. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
