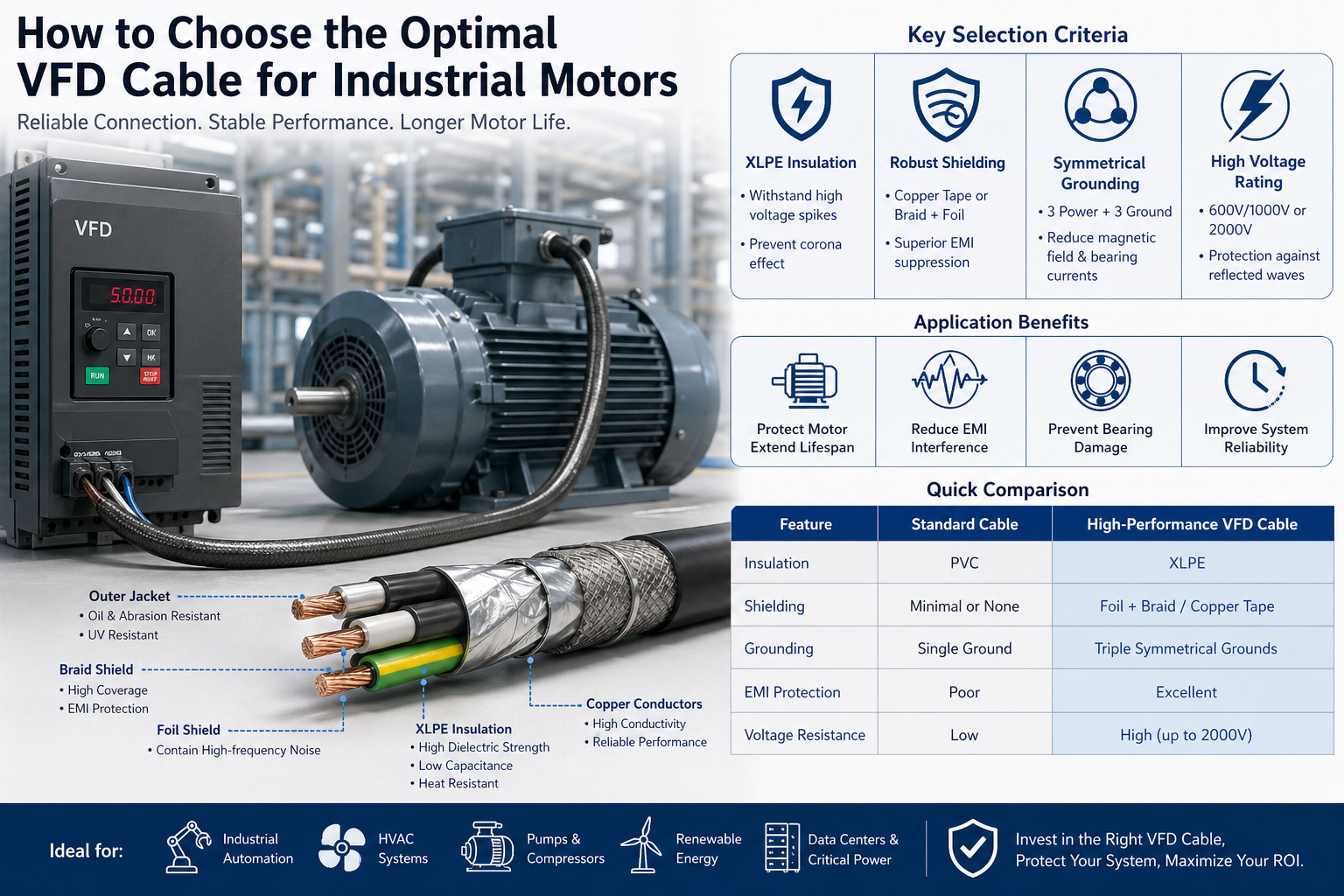

Jak vybrat optimální kabel VFD pro průmyslové motory

V moderních průmyslových systémech představuje spojení mezi pohonem s proměnnou frekvencí (VFD) a elektromotorem jedno z elektricky nejagresivnějších prostředí. Vysoké spínací frekvence, napěťové špičky a elektromagnetické rušení (EMI) extrémně zatěžují kabely.

Výběr nevhodného kabelu není jen drobná konstrukční chyba – může mít za následek:

• Předčasná porucha izolace motoru
• Poškození ložisek způsobené bludnými proudy
• Zvýšené elektromagnetické rušení (EMI)
• Neplánované prostoje a náklady na údržbu

Správně navržený kabel VFD je proto rozhodující pro spolehlivost systému, bezpečnost a dlouhodobý výkon.

1. Pochopení provozního prostředí VFD

Na rozdíl od tradičních napájecích zdrojů využívají VFD k řízení rychlosti motoru modulaci šířky pulzu (PWM). Tím se vytvoří nesinusový průběh s:

• Vysoká dv/dt (rychlost změny napětí)
• Přepětí odražené vlny (zejména u dlouhých kabelů)
• Společné napětí a cirkulační proudy

Proč standardní kabely selhávají

Kabely pro všeobecné použití jako THHN nebo základní vodiče s PVC izolací nejsou pro tyto podmínky určeny. V průběhu času mohou zažít:

• Degradace izolace v důsledku korónového výboje
• Nadměrné hromadění tepla
• Únik EMI ovlivňující blízké přístrojové vybavení

výsledek: Snížená životnost motoru a nestabilní výkon systému.

2. Klíčová kritéria výběru pro kabely VFD

A. Typ izolace: XLPE pro vysokofrekvenční stabilitu

Izolační systém je první linií obrany proti elektrickému namáhání.

Doporučeno: zesíťovaný polyetylén (XLPE)

Technické výhody:

• Vysoká dielektrická pevnost, aby vydržela napěťové špičky
• Nízká dielektrická ztráta a kapacita
• Vynikající tepelná odolnost (typicky 90 °C–125 °C)
• Silná odolnost vůči korónovému výboji

Ve srovnání s PVC XLPE výrazně zlepšuje životnost izolace ve vysokofrekvenčním prostředí.

B. Pokročilé stínění pro kontrolu EMI

Potlačení EMI je jedním z nejkritičtějších požadavků v aplikacích VFD.

Bez řádného stínění může elektromagnetický šum:

• Zasahovat do PLC, senzorů a komunikačních systémů
• Způsobit falešné signály a provozní chyby
• Zvyšte rizika shody v regulovaných prostředích

Doporučené stínící konstrukce:

• Měděný páskový štít

• Vynikající pro potlačení vysokofrekvenčního šumu
• Poskytuje nízkoimpedanční zemnící cestu
  • Fóliový copánkový štít
• Pokrytí ≥85 %
• Kombinuje flexibilitu s vysokou účinností stínění

Funkce klíče:

Dobře navržený štít to zajišťuje Běžné proudy se vracejí kabelem místo poškození ložisek motoru.

C. Návrh symetrického uzemnění

Geometrie kabelu přímo ovlivňuje elektrický výkon.

Konfigurace osvědčených postupů:

• 3 fázové vodiče
• 3 symetricky umístěné zemnící vodiče

Výkonnostní výhody:

• Snižuje vyzařování elektromagnetického pole
• Vyrovnává rozložení zemního proudu
• Minimalizuje napětí na hřídeli a ložiskové proudy

Tento design je zvláště důležitý v motory se středním a vysokým výkonem .

D. Jmenovité napětí a ochrana proti odraženým vlnám

V důsledku odražených vlnových jevů mohou na svorkách motoru dosáhnout napěťové špičky 2–3 násobek jmenovitého napětí .

Doporučená hodnocení:

• 600V / 1000V pro standardní průmyslové systémy
• 2000V pro:

• Dlouhé kabely
• Pohony s vysokou spínací frekvencí
• Kritické aplikace

Inženýrský přehled:
Izolační systémy s vyšším napětím poskytují bezpečnostní rezervu, která výrazně snižuje riziko selhání.

3. Dimenzování a instalace kabelu

Ampacity a Thermal Management

Správné dimenzování vodičů musí vzít v úvahu:

• Motor Full Load Ams (FLA)
• Okolní teplota
• Způsob instalace (podnos, potrubí, venkovní prostor)
• Seskupování kabelů a faktory snížení

Nesprávné dimenzování může vést k přehřátí a snížení životnosti kabelu.

Flexibilita a mechanický výkon

V dynamických prostředích, jako jsou:

• Robotika
• Automatizované výrobní linky
• Stěhovací stroje

Použijte vysoce ohebné kabely VFD navrženo pro cykly kontinuálního pohybu a ohýbání.

Odolnost vůči životnímu prostředí

Průmyslová prostředí mohou být drsná a nepředvídatelná.

Doporučené materiály bundy:

• TPE (termoplastický elastomer):

• Vynikající odolnost proti olejům, otěru a chemikáliím
• Ideální pro průmyslová a drsná prostředí
  • Specializované PVC:
• Nákladově efektivní
• Vhodné pro všeobecné průmyslové aplikace

Další ochranné faktory:

• UV odolnost (venkovní instalace)
• Ochrana proti vniknutí vlhkosti a vody
• Odolnost vůči chladicím kapalinám a průmyslovým chemikáliím

4. Soulad a standardy (kritické pro globální projekty)

Při výběru VFD kabelů pro mezinárodní projekty je zásadní shoda.

Společné standardy ke zvážení:

• UL (Severní Amerika)
• normy IEC / EN (Evropa)
• RoHS a REACH (shoda s životním prostředím)

Výběr kompatibilních kabelů zajišťuje:

• Jednodušší schvalování projektů
• Snížení právních a operačních rizik
• Kompatibilita s globálními trhy

5. Rychlé srovnání: Standardní kabel vs kabel VFD

Funkce	Standardní kabel	Vysoce výkonný kabel VFD
Izolace	PVC	XLPE
Stínění	Minimální / Žádné	Fóliový cop / měděná páska
Uzemnění	Svobodný	Symetrické Multi-Ground
Ovládání EMI	Chudák	Výborně
Napěťový odpor	Nízká	Vysoká (až 2000V)

6. Aplikační scénáře

Vysoce výkonné kabely VFD jsou široce používány v:

• Průmyslové automatizační systémy
• Systémy HVAC s pohony s proměnnou rychlostí
• Čerpací a kompresorové systémy
• Datová centra a kritické energetické systémy
• Systémy obnovitelné energie (vítr, solární energie)

Každé z těchto prostředí vyžaduje stabilní, nízkohlučný a vysoce spolehlivý přenos síly .

7. Závěr: Strategická investice, nikoli pouze složka

Výběr správného kabelu VFD není pouze rozhodnutím o technické specifikaci – je to dlouhodobá investice do spolehlivosti systému.

Zatímco vysoce výkonné kabely VFD mohou mít vyšší počáteční náklady, poskytují:

• Snížená údržba a prostoje
• Prodloužená životnost motoru a zařízení
• Vylepšená elektromagnetická kompatibilita (EMC)
• Nižší celkové náklady na vlastnictví (TCO)

Konečný přehled:
Dobře vybraný kabel VFD funguje jako ochranná bariéra mezi vaším měničem a motorem a zajišťuje efektivní, stabilní a nerušený provoz v průběhu celého životního cyklu systému.
