Klíčové s sebou: Vodiče třídy 5 definované IEC 60228 jsou ohebné vodiče s jemným lankem používané v prodlužovacích kabelech, ovládacích panelech a průmyslových aplikacích. Tato příručka obsahuje technické specifikace, srovnání s třídou 2 a způsob výběru správného vodiče pro váš projekt.

Ve světě elektrotechniky a výroby kabelů není „flexibilita“ jen fyzickým rysem – je to přísně definovaná technická kategorie. Pokud jste někdy manipulovali s tuhým napájecím kabelem oproti pružnému, snadno ohýbatelnému ovládacímu drátu, zažili jste rozdíl mezi třídami vodičů na vlastní kůži.

Většina těchto specifikací se řídí mezinárodním standardem IEC 60228 . Tento průvodce se ponoří do hloubky Vodiče třídy 5 — průmyslový standard pro flexibilní aplikace — pokrývající konstrukční požadavky, elektrické limity a případy použití v reálném světě.

Pochopení rámce klasifikace vodičů IEC 60228

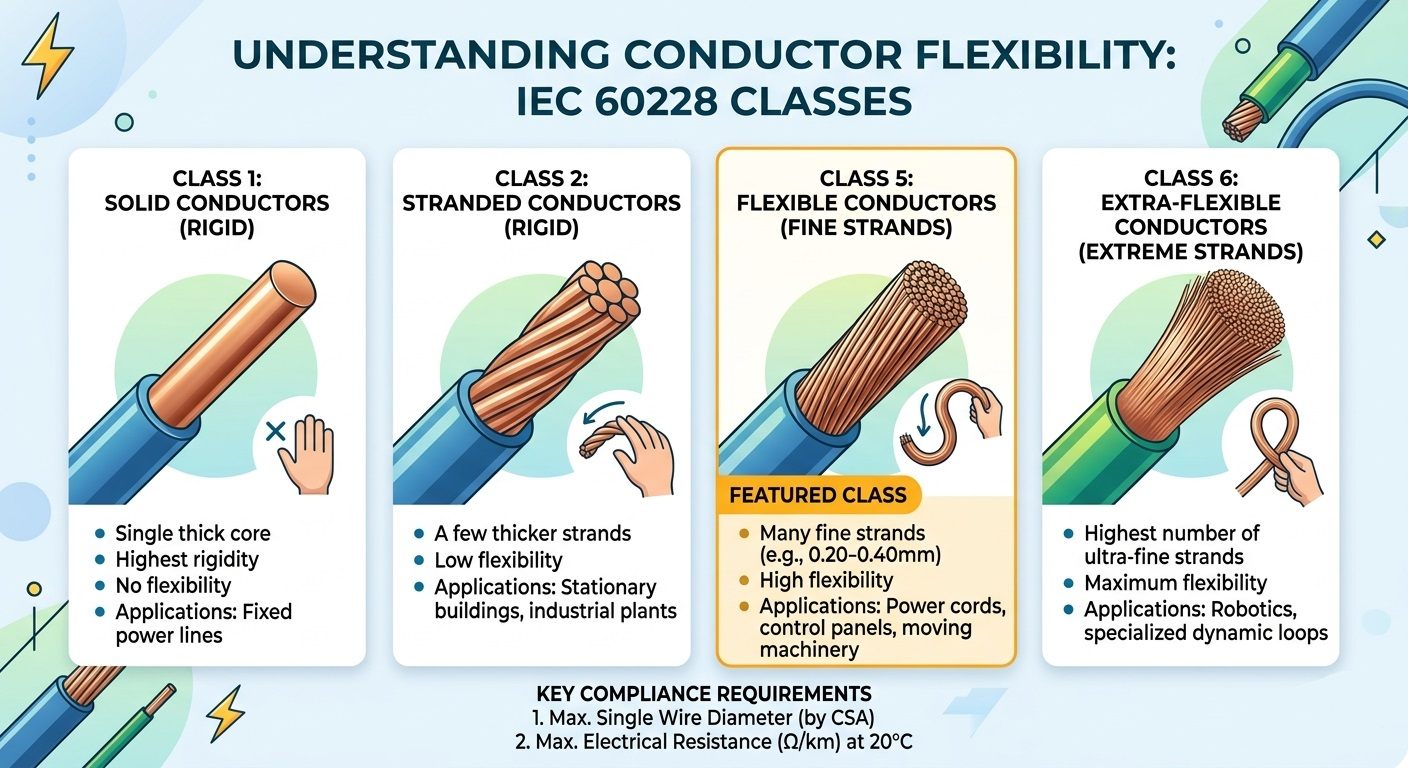

IEC 60228 (a její britský ekvivalent BS EN 60228) klasifikuje vodiče do čtyř hlavních tříd na základě konstrukce a flexibility. Pochopení toho, kde se třída 5 nachází v této hierarchii, je nezbytné pro správný výběr produktu:

Co dělá dirigenta „třídy 5“? Technické specifikace

Vodič třídy 5 se skládá z několika jemných měděných drátů spletených dohromady pro dosažení flexibility. Na rozdíl od běžných předpokladů, IEC 60228 ano ne přísně předepisovat celkový počet pramenů. Místo toho standard nařizuje soulad se dvěma primárními metrikami:

1. Maximální průměr jednotlivých drátů

Aby bylo zajištěno, že vodič zůstane skutečně flexibilní, IEC 60228 stanoví přísnou horní hranici průměru každého jednotlivého pramene. Tenčí prameny se snadněji ohýbají, což snižuje únavu kovu při opakovaných cyklech ohýbání. Reprezentativní příklady z normy zahrnují:

• Vodič 75 mm² → maximální jednotlivý průměr vodiče: 0,21 mm
• Vodič 5 mm² → maximální jednotlivý průměr vodiče: 0,26 mm
• 10 mm² vodič → maximální jednotlivý průměr vodiče: 0,41 mm
• Vodič 35 mm² → maximální jednotlivý průměr vodiče: 0,41 mm

2. Maximální elektrický odpor při 20°C

Elektrický odpor je určujícím kritériem výkonu. Celkový odpor hotového vodiče třídy 5 nesmí překročit hodnoty uvedené v tabulkách odporů IEC 60228, měřeno při 20°C. Toto pravidlo umožňuje výrobcům flexibilitu návrhu: pokud výrobce použije dráty o průměru 0,20 mm místo maximálního průměru 0,21 mm, je to přijatelné – za předpokladu, že hotový vodič stále splňuje limit odporu.

Tento dvouparametrový přístup (odpor průměru drátu) zajišťuje, že vodiče třídy 5 jsou jak fyzicky flexibilní, tak elektricky účinné, aniž by došlo k nadměrné specifikaci výrobního procesu.

Dirigenty třídy 5 vs. třídy 2: Rozdíly v jádru

Elektrotechnici často čelí výběru mezi vodiči třídy 2 a třídy 5. Rozhodnutí závisí na tom, zda bude kabel v pevné instalaci nebo mobilní/flexibilní aplikaci. Zde je přímé srovnání:

Klíčové aplikace IEC 60228 vodiče třídy 5

Protože vodiče třídy 5 dokážou odolat mírným vibracím a opakovanému ohýbání bez lámání, jsou určeny pro širokou škálu průmyslových odvětví:

• Flexibilní kabely a prodlužovací kabely: Domácí spotřebiče, elektrické nářadí a přenosná zařízení, kde je třeba kabely pravidelně smotávat, odvíjet a přemisťovat.
• Průmyslové ovládací panely: Těsné vedení kolem rohů a skrz kabelové kanály vyžaduje poloměr ohybu dosažitelný pouze u vodičů s jemným lankem.
• Automobilové kabelové svazky: Nepřetržité vibrace motoru a teplotní cykly vyžadují vodiče, které odolávají únavě kovu po dobu životnosti vozidla.
• Námořní a pobřežní instalace: Neustálý pohyb z vln v kombinaci se stísněnými prostory dělá z třídy 5 preferovanou volbu pro rozvod energie na palubě.
• Robotika a automatizace: Kloubová robotická ramena vyžadují kabely, které se ohýbají tisíckrát za den bez selhání – Třída 5 splňuje tuto výzvu pro aplikace se střední ohebností (Třída 6 pro vysoce ohebné).

Proč je pro váš projekt důležitá specifikace IEC 60228 třídy 5

Výběr kabelu prodávaného jako "flexibilní" bez odkazu na uznávanou normu, jako je IEC 60228 Class 5, představuje značné riziko. Shoda s touto normou poskytuje tři konkrétní záruky:

• Bezpečnost: Limity odporu zajišťují, aby se vodič nepřehříval pod jmenovitým proudem, čímž se předchází degradaci izolace a potenciálnímu nebezpečí požáru.
• Kompatibilita: Standardizované maximální průměry vodičů zajišťují, že vodič správně zapadne do standardních oček, dutinek a svorkovnic bez nutnosti úprav.
• Dlouhá životnost: Jemné splétání zabraňuje únavě kovu při opakovaném ohýbání, což výrazně prodlužuje životnost kabelu ve srovnání s nevyhovujícími alternativami.

Při mezinárodním získávání kabelů certifikace IEC 60228 také zjednodušuje schvalování regulačními orgány, protože norma je přijata nebo uznávána v EU (BS EN 60228), Austrálii (AS/NZS 1125) a na mnoha dalších trzích.

Často kladené otázky o vodičích třídy 5

Je třída 5 stejná jako flexibilní kabel?

Ne přesně. "Flexibilní kabel" je široký komerční termín. Třída 5 je specifická klasifikace vodičů IEC 60228 s měřitelnými technickými požadavky. Kabel lze prodávat jako flexibilní, aniž by splňoval specifikace třídy 5.

Mohou být vodiče třídy 5 použity venku?

Třída 5 se vztahuje pouze na konstrukci vodiče, nikoli na celkovou hodnotu kabelu. Zda je kabel vhodný pro venkovní použití, závisí na materiálu izolace a pláště (např. PVC odolné proti UV záření, XLPE). Vždy zkontrolujte kompletní specifikaci kabelu, nejen třídu vodičů.

Jaký je rozdíl mezi třídou 5 a třídou 6?

Obě třídy jsou flexibilní vodiče. Třída 6 používá ještě jemnější prameny, což má za následek větší flexibilitu a užší minimální poloměr ohybu. Třída 6 je určena pro vysoce dynamické aplikace, jako je nepřetržité ohýbání vlečných řetězů, zatímco třída 5 pokrývá scénáře se střední pružností.
