Může být hliníkový drát přímo připojen k měděným zásuvkám?

Při řešení otázky zda hliníkový drát lze přímo připojit ke standardní měděné zásuvce, věda o materiálech a současné normy NEC (National Electrical Code) poskytují definitivní odpověď: absolutně ne .

Údaje od americké komise pro bezpečnost spotřebitelských produktů (CPSC) a Franklin Research Institute odhalují, že v domácnostech propojených hliníkovým drátem „staré technologie“ z doby před rokem 1972 je 55krát pravděpodobnější, že dosáhnou „podmínek nebezpečí požáru“ při připojení zásuvek a spínačů ve srovnání s domy zapojenými čistou mědí. Toto extrémní riziko požáru nepochází z hliníkového drátu uvnitř stěn, ale spíše se soustřeďuje v místech mechanického spojení mezi hliníkovým drátem a nepřizpůsobenými elektrickými svorkami.

Proč je přímé spojení hliníku a mědi extrémně nebezpečné?

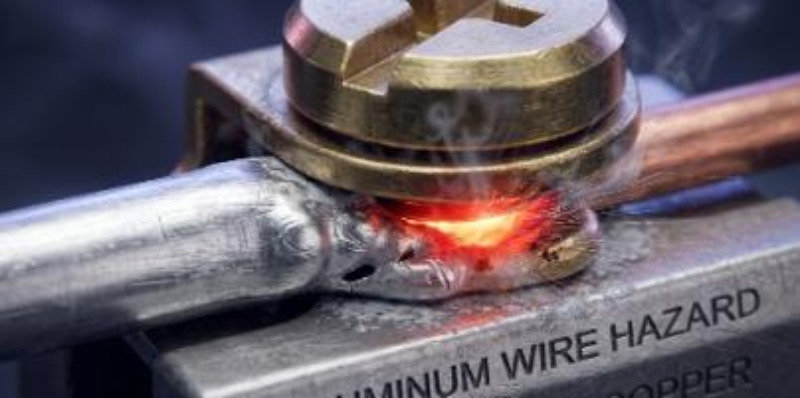

Lisování hliníku a mědi dohromady bez speciálních médií nebo speciálních mechanických konstrukcí nevyhnutelně spustí řadu pomalých, ale nevratných, destruktivních fyzikálních a chemických reakcí.

• Nesoulad tepelné expanze a "studený tok": Koeficient tepelné roztažnosti hliníku (~23,1 µm/m·°C) je výrazně vyšší než u mědi a oceli. Když proud ohřívá drát pod pevnými omezeními standardního zásuvného šroubu, hliník podléhá silné expanzi a nevratné příčné plastické deformaci, známé jako "studený tok" nebo mechanické tečení. Při ochlazení se hliník smršťuje, ale ztrácí svůj původní objem a zanechávají mikroskopické mezery, které způsobují vážné uvolnění, oblouky a případné vyhoření během tisíců tepelných cyklů.
• Fatální oxidová izolační vrstva: Zatímco oxidovaná měď si zachovává určitou vodivost, hliník okamžitě reaguje na kyslík a vytváří hustou, extrémně tvrdou vrstvu oxidu hlinitého (Al₂O3). Tato vrstva je vynikajícím elektrickým izolantem, který výrazně brání přenosu proudu. Jak se mechanické spojení uvolňuje, oxidace se zrychluje, což způsobuje, že kontaktní odpor exponenciálně stoupá a vytváří masivní destruktivní teplo.
• Galvanická koroze: Mezi hliníkem a mědí je významný potenciální rozdíl. Když se tyto rozdílné kovy dotknou uvnitř standardní nádoby a jsou vystaveny okolní vlhkosti, vytvoří mikroskopický galvanický článek. Jako vysoce aktivní anoda podléhá hliníkový drát rychlé galvanické korozi, která zhoršuje jeho fyzickou strukturu a elektrický průřez.

Jediné vyhovující řešení přímého připojení: Zařízení s hodnocením CO/ALR

Standardní zásuvky označené „CU ONLY“ mají za jakýchkoli okolností přísně zakázáno ukončovat hliníkový drát. Kvůli dlouhodobému tečení hliníku selhávaly také raná zařízení „AL/CU“ ve vysokých rychlostech.

Moderní elektrotechnické předpisy (jako NEC 406.10) ze zákona nařizují, aby zařízení, která nejsou označena CO/ALR (Copper-Aluminium Revised) je absolutně zakázáno přímo ukončovat hliníkové vodiče. Zásuvky CO/ALR musí splňovat přísné požadavky UL 1567 standardní. Využívají hluboké pocínování k minimalizaci galvanických reakcí a jsou vybaveny specializovanými úzkými vodícími štěrbinami pro fyzické uzamčení hliníkového drátu na místě, čímž se zabrání proudění chladu.

Nejlepší řešení pro trvalou opravu: Copper "Pigtailing"

Vzhledem k tomu, že zásuvky CO/ALR jsou drahé a nedokážou vyřešit nebezpečí několika hliníkových drátů spojených dohromady uvnitř propojovací krabice, CPSC nejvíce doporučuje trvalou opravu. "pigtailing" . To zahrnuje bezpečné spojení krátkého kusu čistého měděného drátu se stávajícím hliníkovým drátem, který je pak připojen k jakékoli standardní moderní zásuvce.

CPSC oficiálně schvaluje pouze dvě metody trvalého pigtailingu:

1. COPALUM Cold Weld Crimp System (Optimální trvalé řešení)

Toto je jediná metoda opravy, kterou vyvinula společnost TE Connectivity, a kterou CPSC považuje za tak bezpečnou, jako je úplné přepojení domácnosti pomocí mědi.

• Mechanismus: Používá speciální pocínované měděné pouzdro. Patentované elektrické nářadí vyvine 10 000 liber absolutního tlaku k vytvoření „suchého zvlnění“.
• Výsledek: Tento extrémní tlak nutí kovy k plastickému toku, okamžitě roztrhne vrstvu oxidu a při pokojové teplotě spojí kovové mřížky za vzniku „studeného svaru“, který trvale eliminuje budoucí oxidaci a galvanickou korozi.

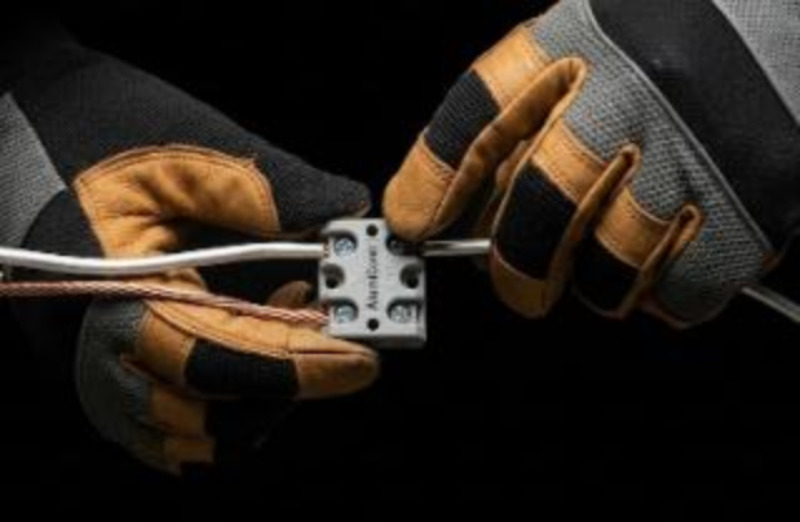

2. AlumiConn vyhrazený terminál z hliníku na měď (schválená alternativa)

Pro oblasti, kde nástroje COPALUM nejsou k dispozici, CPSC schvaluje konektor AlumiConn od King Innovation.

• Mechanismus: Jedná se o kompaktní, víceportovou miniaturní svorkovnici, kde jsou hliníkové a měděné dráty vloženy do zcela izolovaných portů, čímž se odřízne cesta galvanické koroze u zdroje.
• Antioxidace: Vnitřek je předem naplněn antioxidační pastou, která po vložení okamžitě pokryje holé hliníkové krystaly a blokuje kyslík.

Výstraha kritického shody: Povinná kontrola točivého momentu (NEC 110.14(D))

Při použití konektorů AlumiConn NEC 110.14(D) výslovně vyžaduje, aby instalátoři používali kalibrovaný momentový nástroj (jako momentový šroubovák), abyste dosáhli přesného točivého momentu specifikovaného výrobcem (obvykle 10 až 15 palců-liber). Nedostatečné utažení způsobuje vyhoření s vysokým odporem, zatímco přílišné utažení rozdrtí měkký hliníkový drát. Nepoužití momentového nástroje porušuje kódy NEC a může vést k zamítnutí pojistného plnění po požáru.

Přísně zakázáno: Jsou standardní nebo „fialové“ drátěné matice bezpečné?

Ne. Nikdy nesmíte používat standardní šroubovací matice pro spojení hliníku a mědi. Dokonce ani „fialové“ drátěné matice prodávané pro spoje hliník-měď (jako je Ideal 65, který obsahuje antioxidační pastu) nejsou schváleny CPSC pro trvalé opravy. Laboratorní testování ukazuje, že spirálové pružiny uvnitř těchto drátěných matic nemohou omezit silnou tepelnou roztažnost hliníku a proudění za studena. Spoje drátěných matic na hliníkovém drátu často selhávají a představují nebezpečí požáru ještě rychleji než neošetřené původní staré nádoby.

FAQ | Často kladené otázky

Q1: Mohu připojit hliníkový drát přímo do standardní měděné zásuvky?

rozhodně ne. Podle National Electrical Code (NEC) mají necertifikovaná zařízení bez značky CO/ALR přísně zakázáno ukončovat hliníkové vodiče. Přímé stlačení těchto dvou kovů bez specializované mechanické konstrukce spouští nevratné destruktivní reakce.

Q2: Proč spojení hliníkového a měděného drátu způsobuje požáry? Existují tři hlavní důvody: Za prvé, vyšší tepelná roztažnost hliníku způsobuje mechanické tečení (tečení za studena) v místě připojení, což vede k uvolnění a jiskření. Za druhé, odkrytý hliník okamžitě vytvoří vysoce izolační vrstvu oxidu (oxid hlinitý), který generuje extrémní teplo. Za třetí, kontakt mezi dvěma kovy způsobuje galvanickou korozi, což rychle snižuje mechanickou pevnost drátu.

Q3: Mohu použít „AL/CU“ zásuvky nebo „fialové“ drátěné matice s antioxidační pastou?

Ne. Dřívější zařízení "AL/CU" selhala, protože nedokázala odolat dlouhodobému tečení hliníku. Podobně „fialové“ drátěné matice s antioxidační pastou nejsou uznávány CPSC pro trvalé opravy; jejich poruchovost a riziko požáru je ještě rychlejší než u starých neošetřených nádob.

Q4: Jaký je nejvíce vyhovující a nejbezpečnější způsob opravy starých hliníkových rozvodů?

Existují pouze dvě plně vyhovující cesty k trvalému odstranění rizika přehřátí: buď zcela nahradit zařízení vyhrazenými zásuvkami CO/ALR, které splňují normu UL 1567; nebo použijte měděné pigtailing se systémem studeného svařování COPALUM nebo AlumiConn koncovkami, čímž zajistíte, že během instalace použijete přesný momentový nástroj, který splňuje specifikace točivého momentu NEC 110.14(D).
