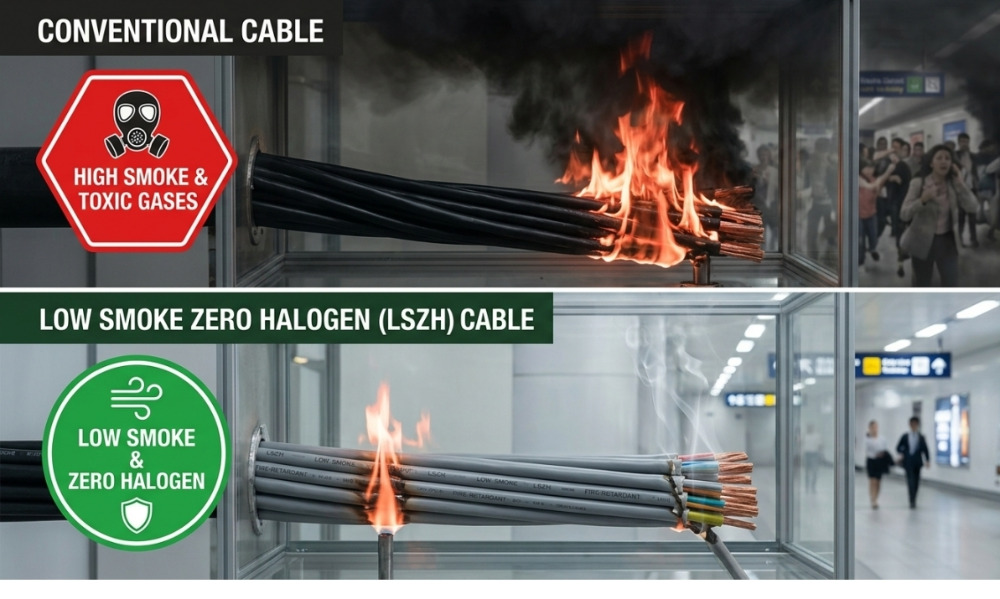

Úvod V moderních stavebních a infrastrukturních projektech je požární bezpečnost kritickým hlediskem – zejména pokud jde o výběr kabelů. Během požáru mohou kabely významně ovlivnit úroveň kouře, kvalitu vzduchu a viditelnost, což přímo ovlivňuje evakuaci a reakci na nouzové situace. Toto je místo kabel LSZH (Nízká Smoke Zero Halogen kabel) hraje zásadní roli. Ve srovnání s tradičními PVC kabely jsou kabely LSZH navrženy tak, aby snižovaly emise kouře a eliminovaly škodlivé halogenové plyny. V tomto článku vysvětlíme, co je kabel LSZH, jeho klíčové výhody, kde by se měl používat a příslušné mezinárodní normy. Co je kabel LSZH? LSZH kabel znamená Halogenový kabel Nízká Smoke Zero , typ kabelu vyrobený z materiálů, které produkují: Nízká hladina kouře při vystavení ohni Žádné plyny na bázi halogenů jako je chlor nebo brom Na rozdíl od běžných PVC kabelů jsou kabely LSZH speciálně navrženy tak, aby zlepšily bezpečnost při požáru. Klíčové vlastnosti Nízká kouřivost (LS): Snižuje hustotu kouře a pomáhá udržovat viditelnost při evakuaci. Zero Halogen (ZH): Zabraňuje uvolňování korozivních a toxických plynů, které mohou poškodit lidi a poškodit zařízení. Proč je kabel LSZH bezpečnější než kabel PVC Tradiční PVC kabely mohou při hoření uvolňovat hustý černý kouř a korozivní plyny, jako je chlorovodík (HCl). Tyto plyny mohou: způsobit vážné podráždění dýchacích cest snížit viditelnost korodovat elektronické zařízení poškodit infrastrukturu Naproti tomu kabely LSZH tato rizika výrazně snižují. Klíčové bezpečnostní výhody kabelu LSZH Zlepšená viditelnost při požárech Snížené emise toxických plynů Nižší riziko koroze zařízení Zvýšená bezpečnost pro cestující a záchranné týmy Kvůli těmto výhodám jsou kabely LSZH široce používány v prostředích, kde je požární bezpečnost prioritou. Kde se používá kabel LSZH? Kabely LSZH se běžně používají v v uzavřeném prostředí nebo v prostředí s vysokou hustotou kde kouř a toxické plyny představují vážné riziko. 1. Systémy veřejné dopravy Stanice metra a tunely letiště Železniční stanice Tato prostředí vyžadují přísná protipožární opatření kvůli vysokému počtu cestujících a složitým evakuačním trasám. 2. Zdravotnická a vzdělávací zařízení nemocnice Domy s pečovatelskou službou Školy a univerzity Obyvatelé těchto zařízení mohou potřebovat více času na evakuaci, takže prostředí s nízkým kouřem je nezbytné. 3. Výškové budovy Kancelářské věže Obytné komplexy Ve vysokých budovách může evakuace trvat déle, což zvyšuje důležitost kontroly kouře. 4. Komerční a veřejné prostory Nákupní centra Výstaviště Kongresové sály Vysoká hustota davu činí viditelnost a kvalitu vzduchu kritickými během nouzových situací. 5. Datová centra a kritická infrastruktura datová centra Řídící místnosti Elektrárny Kabely LSZH pomáhají chránit citlivá zařízení před korozí způsobenou kyselými plyny. Jak identifikovat kabel LSZH Při nákupu kabelů LSZH je důležité ověřit jak značení, tak i normy shody. Společné značení Na pláštích kabelů můžete najít následující štítky: LSZH / LSOH HFFR (bezhalogenový zpomalovač hoření) Důležitá poznámka Ne všechny „nízkokouřové“ kabely jsou zcela bez halogenů. Vždy potvrďte přes: technické listy zkušební zprávy certifikační dokumenty Mezinárodní normy pro kabel LSZH Pro zajištění výkonu a bezpečnosti jsou kabely LSZH obvykle testovány podle mezinárodních norem: IEC 60332 – Šíření plamene IEC 61034 – Hustota kouře IEC 60754 – Emise a kyselost halogenových plynů Dodržování těchto norem je zásadní při výběru kabelů pro regulované projekty. Kabel LSZH vs kabel PVC Funkce Kabel LSZH PVC kabel Emise kouře Low Vysoká Obsah halogenu žádný Obsahuje chlór Uvolňování toxických plynů Minimální Vysoká Nebezpečí koroze Low Vysoká Úroveň požární bezpečnosti Vysoká Mírný Kdy byste si měli vybrat kabel LSZH? Kabel LSZH byste měli zvážit, když: projekt zahrnuje požadavky na veřejnou bezpečnost instalace je v uzavřených nebo špatně větraných prostorách vyžadují místní předpisy nebo specifikace projektu kabely s nízkou kouřivostí nebo bez halogenů chránící citlivé zařízení je důležité Závěr Kabel LSZH je kritickým řešením pro zlepšení požární bezpečnosti v moderní infrastruktuře. Snížením kouře a eliminací halogenových plynů pomáhá chránit lidské životy i cenné vybavení. Vzhledem k tomu, že bezpečnostní předpisy se celosvětově neustále vyvíjejí, kabel LSZH se stává stále důležitější volbou pro inženýry, dodavatele a vlastníky projektů. Při výběru kabelů vždy ověřte shodu s mezinárodními normami a ujistěte se, že produkt skutečně splňuje požadavky na výkon LSZH. FAQ Co znamená LSZH? LSZH znamená Low Smoke Zero Halogen. Je kabel LSZH povinný? V mnoha projektech – zejména ve veřejných budovách a dopravních systémech – je kabel LSZH často vyžadován předpisy nebo specifikacemi. Je kabel LSZH dražší? Ano, kabely LSZH jsou obvykle dražší než kabely PVC, ale poskytují výrazně vyšší bezpečnostní výkon. Je kabel LSZH šetrný k životnímu prostředí? Kabely LSZH jsou považovány za šetrnější k životnímu prostředí v situacích požáru, protože emitují méně toxických a korozivních látek.

Návrhová životnost kabelů s izolací Cross-Linked Polyethylene (XLPE) je obvykle 20 až 30 let. Ve skutečném provozu je však fyzická životnost moderní XLPE kabely mohou dosáhnout 40 až 60 let, pokud nejsou vystaveny dlouhodobému provozu při maximálním zatížení a jsou chráněny před extrémním poškozením životního prostředí. Při jmenovité provozní teplotě 90 °C si izolační materiál zachovává vysokou dielektrickou pevnost. Když však provozní teplota stoupne na 95 °C až 105 °C, očekávaná životnost kabelu prudce klesne na pouhých 7 až 30 let. Kabely XLPE se staly hlavní páteří sítí středního, vysokého a velmi vysokého napětí díky svým vynikajícím elektrickým izolačním vlastnostem, extrémně nízkým dielektrickým ztrátám, vynikající tepelné odolnosti a vysoké mechanické pevnosti. Životnost kabelu je dynamická degradační funkce společně určovaná teplotou, elektrickým polem, vlhkostí (efekt vodního stromování) a mechanickým namáháním. Základní údaje o životnosti a mezinárodní standardy Základní linie designu: Mezinárodní normy, jako je IEC 60502, přísně stanovují maximální povolenou provozní teplotu trvalého vodiče 90 °C pro kabely XLPE. Tento práh je stanoven na základě rychlosti tepelné oxidační degradace vysokomolekulárních polymerů. Teplotní limity: Přípustná teplota nouzového přetížení pro XLPE kabely se pohybuje od 105°C do 130°C, přičemž okamžitá teplota, kterou vydrží při zkratu, může dosáhnout až 250°C (po dobu nepřesahující 5 sekund). Skutečná životnost: Při standardní provozní teplotě 90°C se předpokládaná životnost materiálu XLPE pohybuje mezi 40 až 60 lety. Pokud kabel trvale funguje v podmínkách částečného zatížení v reálných aplikacích (například s teplotou vodiče udržovanou kolem 70 °C), jeho skutečná životnost může snadno překročit hranici 50 let. Mechanismy stárnutí jádra XLPE kabelů Stárnutí izolace kabelů je nevratný fyzikální a chemický proces, který vede k poklesu dielektrické pevnosti. Primární mechanismy jsou poháněny následujícími čtyřmi stresy: Tepelné stárnutí: Dlouhodobé vystavení vysokým teplotám způsobuje tepelnou oxidační degradaci. Makroskopicky se to projevuje jako křehnutí materiálu s výraznými poklesy prodloužení při přetržení (EAB) a pevnosti v tahu. V technických posouzeních, když EAB klesne na 50 % své počáteční hodnoty, je to považováno za „konec fyzické životnosti“ materiálu. Elektrické stárnutí: Mikroskopické defekty (jako jsou dutiny nebo nečistoty) v izolační vrstvě způsobují zkreslení elektrického pole, což vede k částečnému výboji (PD). V průběhu času elektrická koroze vytváří "elektrický strom", který nakonec pronikne izolační vrstvou, což má za následek katastrofální poruchu. Akumulace prostorového náboje v aplikacích s vysokonapěťovým stejnosměrným proudem (HVDC) také zhoršuje zkreslení elektrického pole. Vodní strom: Toto je "neviditelný zabiják" ve vlhkém prostředí. Působením střídavého elektrického pole vlhkost proniká do mikroskopických defektů v izolátoru a vytváří stromovou síť vodou naplněných mikrodutin. To výrazně snižuje celkovou odolnost izolátoru vůči napětí. Mechanické a chemické namáhání: Nedodržení požadavků na minimální poloměr ohybu během instalace (mechanická únava) rozšíří mikroskopické dutiny, což výrazně podpoří iniciaci částečného výboje a tvorbu vodních stromů. Kromě toho mohou anionty, jako jsou chloridové ionty, v mořském prostředí vyvolat chemickou degradaci při vysokých teplotách, což způsobuje prudký pokles objemového odporu XLPE. Predikce životnosti a pokročilé diagnostické metody K přesnému odhadu zbývajícího užitečného života (RUL) používá průmysl následující matematické modely a technologie nedestruktivního testování: Matematické modely Model předpovědi tepelné životnosti: Na základě Arrheniovy rovnice. Tento model odhaluje exponenciální vztah mezi teplotou a životností: s každým poklesem teploty o 10 °C se životnost tepelného stárnutí zdvojnásobí. Model životnosti elektrického namáhání: Založeno na modelu inverzního výkonu (IPM). Jeho klíčový parametr, Voltage Endurance Coefficient (VEC), měří odolnost materiálu vůči elektrickému stárnutí. Vysoce kvalitní materiály XLPE mají obvykle VEC mezi 15 a 30. Evoluce diagnostických metod DC Hipot (testování vysokého potenciálu stejnosměrného proudu): To je nyní zastaralé a vysoce destruktivní. Vysoké stejnosměrné napětí akumuluje "prostorový náboj" uvnitř izolace XLPE. Když se AC provoz obnoví, superponovaná elektrická pole mohou okamžitě rozbít křehkou izolační vrstvu. Testování VLF (velmi nízká frekvence): V tomto odvětví preferovaná alternativa. Využívá ultra-nízkofrekvenční (0,1 Hz) střídavý proud, který zabraňuje efektu prostorového nabíjení a zároveň způsobuje, že se vážně poškozené defekty během kontrolovaného testování bezpečně porouchají. Diagnostika Tan Delta (tečna úhlu dielektrické ztráty): "Zlatý standard" pro hodnocení stárnutí vodního stromu a pronikání vlhkosti do XLPE kabelů. Měřením nelineárního nárůstu hodnot ztrát při nárůstu testovacího napětí (efekt "Tip-up") přesně kvantifikuje závažnost stárnutí. Monitorování částečného vypouštění (PD): Používá se k přesnému určení mikroskopických defektů v izolační vrstvě (např. vzduchové mezery ve spojích nebo poškozené stínící vrstvy). Inženýrské postupy a zajištění kvality pro prodloužení životnosti XLPE kabelu Dosažení životnosti více než 50 let u kabelů XLPE vyžaduje komplexní kontrolu kvality od výroby až po provoz: Dokonalá kontrola ve výrobě a výběr prémiových materiálů Vysoce čisté materiály musí být používány a vyráběny v ultračistém prostředí. Implementace procesu trojité extruze zajišťuje spojení na atomové úrovni mezi stíněním vodiče, izolační vrstvou XLPE a izolačním stíněním, čímž se zcela eliminují vzduchové mezery mezi vrstvami, které by mohly spustit částečný výboj. Využití XLPE materiálů odolných vůči stromům (TR-XLPE) a komplexních vodotěsných designů (podélné vodě-blokující příze/pásky, radiální vodě-blokující pláště) k absolutní izolaci vnější vlhkosti. Vyhovující instalace a mechanická ochrana Poloměr ohybu (ne méně než 10 až 15 násobek vnějšího průměru) a tahové napětí musí být přísně kontrolovány, aby se zabránilo mikrotrhlinám v izolační vrstvě. Spoje a koncovky jsou nejzranitelnější částí kabelového vedení. Jejich výroba musí být prováděna v relativně suchém, bezprašném prostředí, aby se zabránilo vnášení nečistot. Optimalizace provozního prostředí a Thermal Management Udržujte přiměřenou vzdálenost mezi kabely, abyste usnadnili odvod tepla a zabránili akumulaci tepla. Doporučuje se použít snížený provoz, ponechat vhodnou rezervu ampacity, aby se zabránilo dlouhodobému provozu při plném zatížení. Instalujte spolehlivé přepěťové ochrany (bleskojistky), které absorbují vysokofrekvenční napěťové špičky způsobené spínacími přepětími a údery blesku. Často kladené otázky: Otázka 1: Proč moderní napájecí systémy široce používají kabely XLPE namísto tradičních kabelů z PVC? A: XLPE (Cross-Linked Polyethylene) se vyznačuje trojrozměrnou síťovanou termosetovou strukturou, která umožňuje nepřetržité provozní teploty až 90 °C, což daleko převyšuje PVC (maximálně 70 °C). Kromě toho se XLPE může pochlubit vyšší dielektrickou pevností, nižšími dielektrickými ztrátami a při spalování neuvolňuje toxické halogenové plyny. Komplexně překonává PVC kabely jak v životnosti, tak v elektrickém výkonu. Q2: Maximální provozní teplota kabelu XLPE je 90 °C. Nezpůsobí občasné překročení této teploty okamžité spálení kabelu? A: Nevyhoří hned, ale urychlí tepelné stárnutí. Mezinárodní normy umožňují krátkodobé nouzové přetížení až na 105°C nebo dokonce 130°C. Podle modelu stárnutí Arrhenius však na každých 10 °C teplota překročí jmenovitou hodnotu, rychlost degradace izolační vrstvy se zdvojnásobí. Dlouhodobý provoz při nadměrné teplotě drasticky sníží celkovou životnost kabelu. Q3: Co je to "vodní strom" a jak mu lze zabránit? A: Vodní stromořadí je stromová síť mikrodutin, která se tvoří, když vlhkost proniká do mikroskopických defektů izolátoru a nepřetržitě se rozšiřuje kombinovaným působením střídavého elektrického pole a vlhkého prostředí v kabelech XLPE. Metody prevence zahrnují: použití konstrukcí blokujících vodu (jako jsou radiální pláště blokující vodu a podélné příze blokující vodu), použití materiálů zpomalujících stromy (TR-XLPE) a zajištění, aby se vnější plášť kabelu během instalace nepoškrábal. Q4: Chci otestovat izolační stav kabelů, které jsou v provozu mnoho let. Mohu použít standardní DC Hipot tester? A: rozhodně ne. Provádění tradičních vysokonapěťových DC testů na XLPE kabelech je vysoce destruktivní. Vysoké stejnosměrné napětí akumuluje "prostorový náboj" v izolaci. Jakmile je po testu obnoveno napájení střídavým proudem, izolační vrstva – která by jinak mohla normálně fungovat – je vysoce náchylná k okamžitému poškození. Otázka 5: Pokud by se nemělo používat testování DC Hipot, jak by měl být vědecky vyhodnocen stupeň stárnutí kabelů XLPE? A: Průmyslové normy doporučují používat testování odolnosti střídavého napětí při velmi nízké frekvenci (VLF, 0,1 Hz) v kombinaci s diagnostikou Tan Delta (Dielectric Loss Angle Tangent). Testování VLF negeneruje škodlivé vesmírné náboje, zatímco testování Tan Delta může přesně kvantifikovat závažnost vodního stromořadí uvnitř kabelu měřením charakteristik nelineárního nárůstu (Tip-up) svodového proudu při různých napětích, což vám pomůže naplánovat preventivní výměny. Hledáte vysoce spolehlivé XLPE kabely pro svůj další projekt? > Náš technický tým ve společnosti HUAPU CABLE je připraven vám pomoci s výběrem, přizpůsobením a nasazením kabelů. Kontaktujte nás ještě dnes pro technickou konzultaci nebo vlastní nabídku.

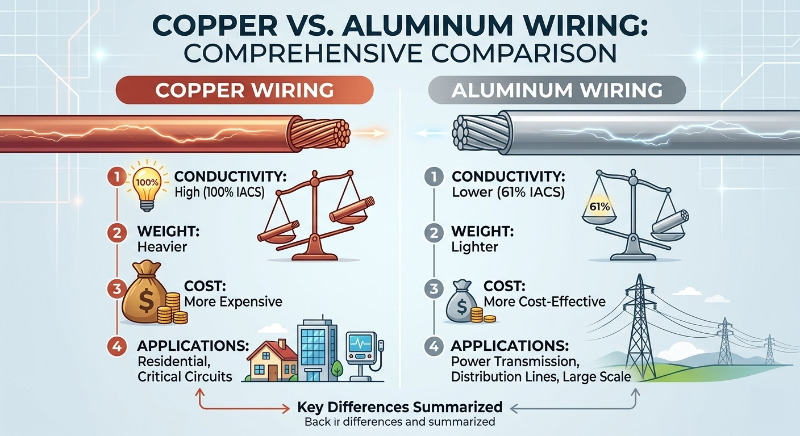

Úvod Měděné a hliníkové vedení je běžné srovnání v elektrickém designu, protože oba materiály jsou široce používány, ale slouží různým potřebám. Měď je známá vyšší vodivostí a kompaktními rozměry, zatímco hliník je lehčí a cenově výhodnější pro mnoho aplikací ve velkém měřítku. Tato příručka vysvětluje výhody a nevýhody měděné kabeláže a hliníkové kabeláže, aby si čtenáři mohli vybrat správnou možnost na základě výkonu, rozpočtu a požadavků na instalaci. 1. Elektrická vodivost Vodivost je nejdůležitější technický rozdíl mezi měděným a hliníkovým vedením. Běžně se měří podle mezinárodního standardu IACS (International Annealed Copper Standard), kde je měď nastavena na 100 %. měď: Měď má vynikající vodivost a může přenášet více proudu v menší velikosti drátu. To z něj dělá silnou volbu pro domácí elektroinstalace, komerční budovy, motory, transformátory a další obvody citlivé na prostor. hliník: Hliník vede elektřinu dobře, ale má asi 61 % vodivosti mědi. Aby hliníkové vedení přeneslo stejné zatížení, musí mít větší průřez, což může ovlivnit výplň vedení a flexibilitu instalace. 2. Hmotnost a instalace Hmotnost je důležitá při přepravě, návrhu nosné konstrukce a instalační práci. V této kategorii má hliník zásadní výhodu. měď: Měď je hustá a výrazně těžší než hliník. Tato dodatečná hmotnost je obvykle zvládnutelná při krátkých stavebních úsecích, ale stává se nevýhodou u stropního přenosu, kde mohou být zapotřebí silnější podpěry. hliník: Hliník má asi jednu třetinu hustoty mědi, což z něj činí preferovanou volbu pro mnoho nadzemních vedení pro přenos energie a aplikace s dlouhým rozpětím. Jeho nižší hmotnost může snížit konstrukční zatížení a náklady na instalaci. 3. Porovnání nákladů Rozpočet je často rozhodujícím faktorem v projektech měděných a hliníkových rozvodů. měď: Měď je obvykle dražší kvůli ceně surovin a nákladům na zpracování. Na oplátku nabízí vynikající výkon v menším balení a je často preferován tam, kde je prioritou dlouhodobá spolehlivost. hliník: Hliník je obvykle levnější variantou a může přinést značné úspory ve velkých instalacích. Celkové náklady na projekt by však měly zahrnovat také výběr konektoru, kvalitu zakončení a instalační postupy navržené pro hliníkové vodiče. 4. Bezpečnost a dlouhodobý výkon Moderní hliníkové kabely může být bezpečné, když je správně navrženo, ukončeno a udržováno. Klíčem je použití správných zařízení, hodnot točivého momentu a konektorů určených pro hliník. měď: Měď je mechanicky odolná a méně náchylná k problémům se spojením způsobeným tepelnou roztažností. Je široce používán v kritických obvodech, protože funguje konzistentně v průběhu času. hliník: Hliník se při změnách teploty roztahuje a smršťuje více než měď, takže uvolněné nebo nekompatibilní koncovky mohou způsobit nahromadění tepla. Správně specifikované konektory a moderní způsoby instalace pomáhají toto riziko snížit. Rychlá srovnávací tabulka Funkce Měděné vedení Hliníkové rozvody Vodivost Vyšší (100 % IACS) Nižší (asi 61 % IACS) Velikost drátu Menší pro stejný proud Větší pro stejný proud Hmotnost Těžší Zapalovač náklady Vyšší cena materiálu Nižší náklady na materiál Běžná použití Bytová elektroinstalace, komerční elektroinstalace, motory, transformátory, kritické obvody Nadzemní vedení, distribuce, dlouhodobé a nákladově citlivé projekty Kterou byste si měli vybrat? Měď zůstává standardní volbou pro většinu bytových a komerčních elektroinstalačních aplikací, protože nabízí silnou vodivost, kompaktní rozměry a spolehlivý dlouhodobý výkon. Hliník je vynikající volbou, když jsou hlavními problémy hmotnost a cena, zejména v přenosových a distribučních projektech, kde jsou přijatelné větší rozměry vodičů. U hliníkové kabeláže jsou nezbytné správné konektory, kompatibilní zařízení a správné instalační postupy, aby se zabránilo přehřátí, jiskření a předčasnému selhání. Často kladené otázky Je hliníková elektroinstalace bezpečná? Ano, moderní hliníkové vedení může být bezpečné, pokud je nainstalováno se správnými konektory, zařízeními a nastavením krouticího momentu. Starší hliníkové rozvody s odbočkami způsobovaly problémy hlavně kvůli špatným spojům a nekompatibilním součástem. Proč je v budovách preferována měď? Upřednostňuje se měď, protože přenáší více proudu při menší velikosti a v mnoha stavebních aplikacích se snáze ukončuje. Je také méně citlivý na problémy se spojením způsobené tepelnou roztažností. Kde se hliníkové rozvody používají nejčastěji? Hliník se běžně používá v nadzemních elektrických vedeních, distribučních systémech a některých rozsáhlých průmyslových nebo komerčních aplikacích, kde je důležitá snížená hmotnost a nižší náklady. Klíčové věci Měď je nejlepší, když jsou hlavními prioritami vodivost, kompaktní velikost a dlouhodobá spolehlivost. Hliník je nejlepší, když na nižších nákladech a nižší hmotnosti záleží více než na velikosti vodiče. U hliníkové kabeláže závisí bezpečný výkon na správných konektorech, koncovkách a instalaci v souladu s předpisy. Závěr Rozhodnutí o měděné nebo hliníkové elektroinstalaci závisí na cílech vašeho projektu. Zvolte měď, když nejvíce záleží na výkonu, kompaktní velikosti a dlouhodobé spolehlivosti. Vyberte si hliník, pokud je prioritou nižší hmotnost a nižší cena materiálu, a ujistěte se, že instalace používá správné konektory a hardware vyhovující kódu.

Co jsou stavební dráty a proč na nich záleží? Stavební dráty jsou izolované elektrické vodiče instalované ve stěnách, stropech, potrubích a kabelových žlabech pro distribuci energie v obytných, komerčních a průmyslových strukturách. Tvoří páteř jakéhokoli elektrického systému – bez správně vybraných a nainstalovaných kabelů budovy, osvětlení, HVAC, zásuvek a kritických zařízení jednoduše nemohou bezpečně fungovat. Podle Hasičského úřadu USA Elektrické požáry mají na svědomí zhruba 51 000 požárů v domácnostech ročně , což způsobilo škody na majetku přes 1,3 miliardy dolarů. Významná část těchto incidentů má původ v nesprávné elektroinstalaci – poddimenzované vodiče, špatná izolace nebo materiály, které nejsou určeny pro prostředí instalace. Výběr správného stavebního drátu není pouze technickým detailem; je to zásadní bezpečnostní rozhodnutí. Běžné typy stavebních drátů Trh nabízí širokou škálu stavebních vodičů, z nichž každý je navržen pro konkrétní jmenovité napětí, podmínky prostředí a způsoby instalace. Pochopení klíčových typů pomáhá dodavatelům, inženýrům a správcům zařízení činit informovaná rozhodnutí o nákupu. THHN / THWN drát THHN (potažený termoplastickým nylonem s vysokou tepelnou odolností) a THWN (termoplastický teplu a vodě odolný nylonový potah) dráty jsou nejpoužívanější stavební dráty v Severní Americe. THHN je určen pro suchá místa do 90 °C, zatímco THWN rozšiřuje pokrytí i do vlhkého prostředí. Většina moderních vodičů má duální hodnocení THHN/THWN-2, díky čemuž jsou vysoce univerzální pro instalace vedení v komerčních budovách. XHHW drát Drát XHHW používá izolaci ze zesíťovaného polyetylenu (XLPE), která nabízí vynikající výkon v suchém (90°C) i vlhkém (75°C) prostředí. Jeho odolnost proti vlhkosti a mechanická odolnost z něj činí preferovanou volbu pro průmyslová zařízení, podzemní vedení a místa vystavená chemikáliím nebo olejům. Kabel NM-B (Romex) Nekovový opláštěný kabel, běžně známý jako NM-B nebo pod značkou Romex, je standardním řešením elektroinstalace pro bytovou výstavbu. Sdružuje dva nebo tři izolované vodiče a zemnící vodič do pláště z PVC, což zjednodušuje instalaci v suchých, chráněných vnitřních prostorách. NM-B je dimenzován na 60°C a je schválen pouze pro vnitřní použití. POUŽITÍ-2 a RHH/RHW-2 drát Drát USE-2 (Underground Service Entrance) je navržen pro přímé zasypání a fotovoltaické systémy s izolací ze zesíťovaného polyetylenu dimenzovanou na 90 °C ve vlhkých podmínkách. Vodiče RHH/RHW-2 mají termosetovou pryžovou izolaci a jsou běžně určeny pro rozvaděče, panelové desky a průmyslové rozvody energie. Typ drátu Izolace Maximální teplota (suché/mokré) Typická aplikace THHN/THWN-2 PVC nylon 90 °C / 75 °C Obchodní elektroinstalace XHHW-2 XLPE 90 °C / 90 °C Průmyslové a mokré prostory NM-B PVC plášť 60 °C / neuvádí se Obytný interiér USE-2 XLPE 90 °C / 90 °C Přímé pohřbívání a solární FV Porovnání běžných typů stavebních drátů, teplotních jmenovitých hodnot a typických aplikací. Jak vybrat správný stavební drát Výběr správného stavebního drátu zahrnuje vyhodnocení několika vzájemně závislých faktorů. Přeskočení jakéhokoli kroku může mít za následek porušení kódu, předčasné selhání izolace nebo nebezpečí požáru. 1. Materiál vodiče: měď vs. hliník Měď zůstává dominantním vodičovým materiálem pro stavební dráty díky své vynikající vodivosti, flexibilitě a kompatibilitě s většinou ukončovacího hardwaru. hliník kabeláž je lehčí a méně nákladná, takže je nákladově efektivní pro velkoprůchodové napáječe a kabely servisních vstupů (typicky 1 AWG a větší). Hliník však vyžaduje antioxidační sloučeninu na spojích a hliníkových zakončeních, aby se zabránilo nárůstu odporu v průběhu času. 2. Průchod a amplituda drátu Průchod drátu – vyjádřený v AWG (American Wire Gauge) v Severní Americe – přímo určuje proudovou zatížitelnost neboli proudovou kapacitu. Tabulka 310.15(B)(16) NEC (National Electrical Code) uvádí hodnoty ampacity založené na velikosti vodiče, typu izolace a okolní teplotě. Jako obecný odkaz: 14 AWG měď — 15A obvody (standardní osvětlení) 12 AWG měď — 20A okruhy (kuchyňské, koupelnové zásuvky) 10 AWG měď — 30A okruhy (sušičky, ohřívače vody) 6 AWG měď — 55A obvody (nabíječky EV, malé dílčí panely) Vždy používejte korekční faktory pro plnění vedení, zvýšené okolní teploty a nepřetržité zatížení (zátěže provozované po dobu 3 hodin vyžadují, aby byl okruh dimenzován na 125 % trvalého zatížení ). 3. Jmenovité napětí Většina standardních stavebních vodičů je dimenzována na 600V , která pokrývá drtivou většinu rezidenčních a lehkých komerčních aplikací. Vysokonapěťové stavební vodiče (5 kV, 15 kV, 35 kV) jsou vyžadovány pro primární distribuci ve velkých komerčních areálech, průmyslových závodech a rozvodnách. Nesoulad jmenovitého napětí se systémovým napětím je kritická a nebezpečná chyba. 4. Instalační prostředí Prostředí instalace určuje požadovanou izolaci. Mezi hlavní úvahy patří: Mokrá nebo vlhká místa — vyžadují izolaci W (např. THWN-2, XHHW-2) Přímý pohřeb — vyžaduje kabel USE-2 nebo UF; standardní THHN v potrubí není přijatelné pod zemí bez ochrany potrubí Oblasti s vysokou teplotou (v blízkosti kotlů, střešních zařízení) – specifikujte vodiče s dimenzí 90 °C a potvrďte shodu s hodnocením zakončení Přetlakové prostory — vyžadovat kabely s hodnocením CMP s nízkou kouřivostí a izolací zpomalující hoření podle článku 800/820 NEC Klíčové standardy a certifikace pro stavební dráty Renomované stavební dráty jsou vyráběny a testovány v souladu s národními a mezinárodními normami. Ověření shody před nákupem chrání před padělanými nebo nevyhovujícími produkty, které mohou projít vizuální kontrolou, ale selžou při zatížení. UL 83 — Standard pro vodiče a kabely s termoplastickou izolací (kryty THHN, THWN) UL 44 — Standard pro vodiče a kabely s termosetovou izolací (kryty XHHW, RHW) ASTM B3 / B8 — Specifikace měděných vodičů žíhaných na měkko NEC (NFPA 70) — National Electrical Code řídí instalaci a dimenzování všech stavebních vodičů ve Spojených státech RoHS / REACH — Evropské směrnice o shodě omezující nebezpečné látky v izolačních a plášťových směsích Vždy pořizujte stavební kabely od výrobců, jejichž produkty nesou uznávanou značku třetí strany – obvykle UL Listed, CSA Certified nebo ETL Listed — zajistit nezávislé ověření požadavků na výkon. Nejlepší postupy instalace pro prodloužení životnosti drátu Dokonce i nejkvalitnější stavební drát bude mít horší výkon, pokud bude instalován nesprávně. Dodržování osvědčených osvědčených postupů snižuje zpětná volání, záruční nároky a dlouhodobé poruchy. Respektujte minimální poloměr ohybu — Těsné ohyby v průběhu času praskají v izolaci. Většina stavebních vodičů vyžaduje minimální poloměr ohybu 5× celkový průměr kabelu. Nepřekračujte limity naplnění potrubí — NEC kapitola 9, tabulka 1 omezuje výplň vedení na 40 % plochy průřezu vedení pro tři nebo více vodičů, aby se zabránilo hromadění tepla a poškození izolace. Používejte vhodné mazací mazivo — Pro dlouhé vedení potrubí použijte mazivo pro tažení drátu schválené UL kompatibilní s typem izolace drátu; maziva na ropné bázi mohou znehodnotit PVC pláště. Momentové zakončení dle specifikace — Přílišné nebo nedostatečné utahování svorek vytváří vysokoodporová spojení, která generují teplo. Vždy používejte kalibrovaný momentový šroubovák a dodržujte hodnoty utahovacího momentu výrobce. Jasně označte obvody — Důsledné značení obvodů na panelech a spojovacích krabicích zjednodušuje budoucí údržbu a snižuje riziko náhodného zapnutí napájení během servisních prací. Nové trendy v technologii stavebních drátů Průmysl stavebních drátů se vyvíjí spolu s širšími trendy ve stavebnictví, udržitelnosti a elektrifikaci. Několik vývojových trendů mění specifikace produktů a strategie nákupu. Poptávka po infrastruktuře nabíjení elektromobilů Rychlý nástup elektrických vozidel vyvolává značnou poptávku po stavebních kabelech s větším průřezem schopných podporovat instalace úrovně 2 (240 V, 40–80 A) a stejnosměrného rychlého nabíjení (úroveň 3). Průmysloví analytici předpokládají, že trh s infrastrukturou nabíjení elektromobilů v USA do roku 2030 přesáhne 100 miliard dolarů , což vytváří trvalou poptávku po 6 AWG prostřednictvím 250 kcmil měděných vodičů v komerčních parkovacích strukturách a vícegeneračních budovách. Bezhalogenová a nízkokouřová izolace Rostoucí povědomí o požární bezpečnosti a přísnější stavební předpisy v Evropě a Asii urychlují jejich přijetí bezhalogenový, s nízkou kouřivostí, bez halogenů (LSZH) stavební dráty. Při vystavení plameni produkuje izolace LSZH výrazně méně toxického kouře a korozivních plynů ve srovnání se standardním PVC, čímž zlepšuje bezpečnost evakuace a snižuje poškození zařízení v datových centrech, tranzitních tunelech a výškových budovách. Volatilita ceny mědi a alternativy hliníku Ceny mědi zaznamenaly značnou volatilitu a v roce 2024 dosáhly rekordních maxim nad 5,00 USD/lb. To obnovilo zájem o hliníkové vodiče s hybridy s mědí plátovaným hliníkem (CCA) pro specifické aplikace podavačů, což nabízí snížení nákladů o 30–50 % na lineární stopu na velkých komerčních projektech, kde je správně použito zařízení s hodnocením AL.

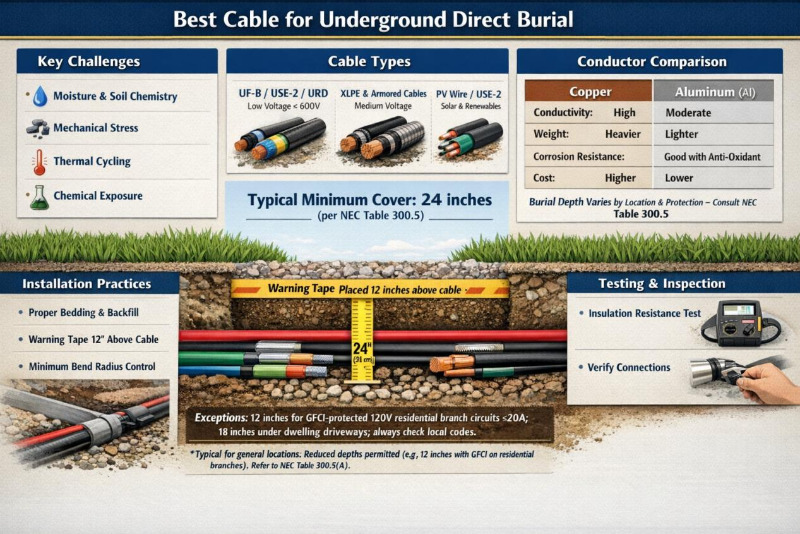

Verze dokumentu: 1.0 Účel: Poskytnout elektrotechnikům, dodavatelům a projektovým manažerům objektivní rady při výběru kabely vhodné pro přímé pohřbívání, zajišťující dlouhodobou spolehlivost a shodu s mezinárodními standardy. 1. Úvod Pokud jde o životnost infrastruktury, výběr správného kabelu Přímý pohřeb (DB) je jedním z nejkritičtějších rozhodnutí v oblasti elektrického návrhu a instalace. Na rozdíl od kabelů instalovaných v trubkách jsou přímo uložené kabely nepřetržitě vystaveny: Půdní vlhkost a podzemní voda Variabilní půdní chemie a pH Mechanická napětí od hnebonin, zásypu a pohybu půdy Tepelné cykly během provozu Tato příručka definuje klíčové požadavky, doporučuje typy kabelů podle aplikace, srovnává materiály vodičů a nastiňuje základní instalační postupy pro dosažení životnosti 30 let. 2. Požadavky na přímý pohřební kabel Kabel je považován za vhodný pro přímé zakopání pouze v případě, že jeho izolace a vnější plášť jsou speciálně navrženy tak, aby odolávaly: Vnikání vlhkosti a degradační jevy, jako je vodní stromování Mechanické poškození od ostrých předmětů, usazování zeminy nebo náhodného výkopu Chemický útok z půdních kontaminantů, hnojiv nebo podzemních vod Tepelný a environmentální stres za normálních podmínek a podmínek přetížení Standardní kabely určené pro vnitřní použití (např. THHN, běžný stavební drát z PVC). ne vhodné pro přímé zakopání bez dodatečné mechanické ochrany. 3. Doporučené typy kabelů podle aplikace Výběr kabelu závisí na třídě napětí, požadavcích na zatížení, podmínkách prostředí a převládajících regionálních/národních normách (např. NEC, IEC 60502 nebo místních ekvivalentech). 3.1 Rezidenční a lehké komerční prostory (nízké napětí ≤ 600 V) UF-B (podzemní přivaděč) Pevný termoplastický plášť obklopující všechny vodiče; široce používané pro větvené okruhy ve vlhkých místech. POUŽITÍ-2 / RHW-2 / XHHW-2 XLPE izolované jednotlivé vodiče, 90°C mokré/suché; společné pro obslužné vjezdy a přivaděče. Mnoho z nich má několik hodnocení pro všestrannost. URD (podzemní obytná distribuce) Předmontované hliníkové kabely triplex/quadruplex s izolací XLPE; dominantní volbou pro nákladově efektivní rezidenční podzemní služby. 3.2 Komerční, průmyslové a veřejné služby (střední napětí a vysoké zatížení) XLPE-izolované kabely Izolace ze zesíťovaného polyetylenu poskytuje vynikající tepelnou stabilitu (nepřetržitě 90–105 °C), odolnost vůči praskání způsobenému namáháním a dlouhodobý výkon ve vlhkém prostředí. Běžné konstrukce: jednožilové nebo vícežilové s pláštěm z PVC, PE, nebo LSOH. Použitelné normy: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 atd. Obrněné kabely (pro zvýšenou mechanickou ochranu) STA (ocelové páskové brnění) — Účinné proti rozdrcení a poškození hlodavci. SWA (brnění z ocelového drátu) — Vynikající pevnost v tahu; ideální pro nestabilní půdy nebo dlouhé tahy. 3.3 Obnovitelné zdroje a fotovoltaická zařízení USE-2 or PV drát (UL 4703) odolný vůči UV záření, odolný vůči vysokým teplotám (90–150 °C); vhodné pro exponované trasy a zakopané segmenty. Stále více jsou specifikovány vodiče XLPE s dvojitým hodnocením (např. RHW-2/USE-2). 4. Porovnání materiálů vodičů Funkce měď (Cu) Hliník (Al / slitina / ACSR) Elektrická vodivost Vysoká (≈100 % IACS) Střední (≈61 % IACS pro třídu EC; slitiny lepší) Hmotnost Těžší Výrazně lehčí (snadnější manipulace/tahání) Odolnost proti korozi Výborně Dobré, když je správně ukončeno inhibitory Materiálové náklady vyšší Nižší, zejména u větších rozměrů vodičů Typické aplikace Vysokozatížené obvody, těsné prostory, kritická zakončení Dálkové napáječe, rozvody inženýrských sítí, nákladově řízené projekty Důležitá poznámka pro hliníkové vodiče: Vždy používejte konektory uvedené v seznamu UL nebo ekvivalentní konektory, aplikujte schválenou antioxidační sloučeninu a dodržujte specifikace točivého momentu výrobce, abyste minimalizovali selhání spojení související s oxidací. 5. Základní instalační postupy Chcete-li maximalizovat životnost a bezpečnost kabelu: 1. Minimální hloubka pohřbu Dodržujte místní/národní elektrické předpisy. Typické hodnoty (příklad z tabulky NEC 300.5): Okruhy bytových odboček (120/240 V s ochranou GFCI): 12–18 palců Obecný přímý pohřeb (většina umístění): 24 palců Oblasti pro provoz vozidel (příjezdové cesty, silnice): 24 palců nebo více V potrubí: povolena snížená hloubka (6–18 palců v závislosti na typu potrubí) 2. Podestýlka a zásyp Umístěte 4–6 palců čistého písku nebo jemné půdy bez kamenů pod kabel a kolem něj, abyste jej chránili před ostrými předměty. 3. Varování a mechanická ochrana Nainstalujte detekovatelnou podzemní varovnou pásku 12 palců nad kabel. Ve vysoce rizikových zónách výkopů používejte betonové desky, ochranné desky nebo manžety. 4. Další osvědčené postupy Dodržujte minimální poloměr ohybu podle specifikace výrobce. Kontrolujte tažné napětí, aby nedošlo k poškození pláště nebo izolace. Po instalaci a zásypu proveďte zkoušku izolačního odporu (megger). 6. Shrnutí – Pokyny pro výběr Typ projektu Doporučené typy kabelů Klíčové výhody Standardní obytné / lehké komerční prostory UF-B, USE-2/RHW-2/XHHW-2, URD hliník Cenově výhodné, široce dostupné Průmyslové / užitkové rozvody elektřiny Izolované XLPE (pancéřované STA/SWA v případě potřeby) Vynikající tepelné a ekologické vlastnosti Solární FV / obnovitelná energie USE-2, PV Wire (UL 4703), duální XLPE Odolnost proti UV záření, odolnost vůči vysokým teplotám Vždy ověřte shodu s nejnovějším vydáním příslušných norem (NEC, řada IEC 60502 nebo místní předpisy), prohlédněte si datové listy výrobce a proveďte posouzení rizik pro konkrétní místo. Nechte nás podpořit váš projekt: Obraťte se na naše technické odborníky pro přizpůsobené specifikace, pomoc s dodržováním norem nebo podrobné datové listy o pancéřovaných kabelech XLPE, ekvivalentech USE-2, variantách SWA a další.
