Hardcore průvodce inteligentním domácím osvětlením elektroinstalace: protokoly, standardy a předcházení nástrahám

Moderní chytré domy se vyvinuly od jednotlivých zařízení k hluboké koordinaci ekosystémů celého domu. Základní architektura zapojení osvětlovacího systému určuje stabilitu, škálovatelnost a bezpečnost sítě. Chyby v zapojení mohou později snadno vést k velkým nákladům na údržbu. Tento článek poskytuje tvrdý rozpis pokynů pro inteligentní zapojení osvětlení na základě skutečné inženýrské logiky a mezinárodních elektrických norem.

1. Komunikační protokoly a topologická architektura

• KNX a fyzická izolace

V inteligentním osvětlení na úrovni infrastruktury používá KNX vyhrazený zelený kroucený dvoulinkový kabel, který zcela fyzicky izoluje přenos dat od 220V sítě. Jeho decentralizovaná architektura znamená, že neexistuje jediný centrální hostitel; žádné selhání jediného uzlu neochromí celou síť a nabízí extrémně vysokou spolehlivost.

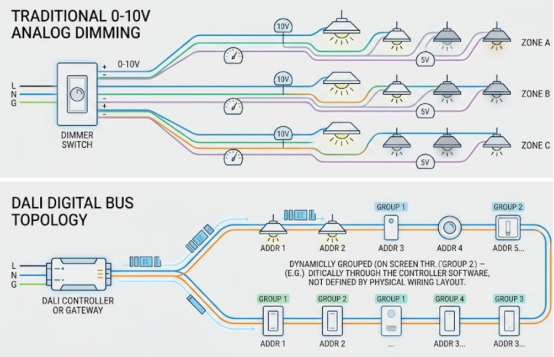

• Digitální protokol DALI

Ve srovnání s úbytkem napětí a problémy s blikáním, které jsou běžné u analogového stmívání 0-10V, je protokol DALI skutečnou obousměrnou digitální komunikací. Podle normy IEC 62386-101 nesmí úbytek stejnosměrného napětí mezi jakýmikoli dvěma zařízeními na sběrnici DALI překročit 2 V stejnosměrného proudu a maximální vzdálenost k napájecímu zdroji nesmí překročit 300 metrů.

2. Specifikace jádra pro vysokonapěťové vedení

• Zcela opusťte „žádné neutrální“ zapojení

Tradiční spínače ovládají pouze živý vodič. Pokud inteligentní spínač postrádá nulový vodič, musí se spoléhat na kompromitovaný „neutrální“ pohotovostní napájecí mechanismus, který způsobuje fatální, periodické „blikání“ LED nebo jevy „duchého světla“. Kromě toho jsou maximální zátěže „bez neutrálu“ obvykle omezeny na přibližně 800 wattů, což je mnohem méně než 2 500 wattů standardních přepínačů neutrálního napětí. V nových nebo renovačních projektech musí být ve všech spojovacích krabicích instalován nezávislý neutrální vodič .

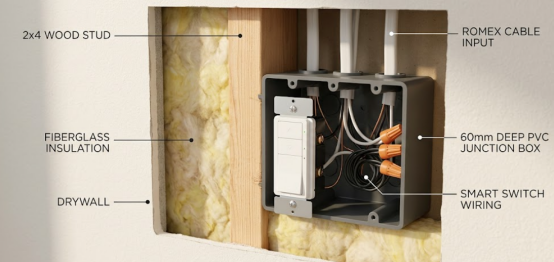

• 60mm hluboké spojovací krabice

Inteligentní panely generují značné teplo během provozu při plné zátěži a potřebují umístit více kabelových svorek. Tradiční 50mm krabice snadno způsobují poškození izolace pod tlakem, což může vést k tepelnému odstavení nebo požáru. Důrazně se doporučuje přísně používat 60 mm hluboké, velkokapacitní krabice z PVC, které splňují nejvyšší certifikaci zpomalující hoření UL 94 V-0.

• Přísně zakázat sdílené neutrální

Míchání nulových vodičů z různých obvodů může způsobit, že údajně bezpečný nulový vodič přenese smrtelné zpětné napětí, pokud je během údržby omylem přepnut jistič, což vede k vážnému úrazu elektrickým proudem. Kromě toho způsobuje závažnou proudovou nerovnováhu, která způsobuje časté vypínání ochranného spínače rozvodné skříně a paralyzuje inteligentní systém.

3. Technologie nízkonapěťového stejnosměrného ovladače

• Konstantní napětí (CV):

Vhodné pro flexibilní LED pásky, využívající architekturu paralelního zapojení. Výhoda: podporuje náhodné řezání a spojování na místě; Nevýhoda: silně omezeno poklesem síťového napětí, takže vzdálený konec dlouhých pásků je matný a žlutý.

• Konstantní proud (CC):

Vhodné pro vysoce výkonné reflektory proti oslnění, které vyžadují sériové fyzické připojení. Zcela zabraňuje tepelnému vyhoření LED a eliminuje dopady poklesů napětí na velké vzdálenosti z fyzické úrovně, což zajišťuje absolutní konzistenci jasu od začátku do konce.

4.Ovládání zablokování a odděleného režimu

Když uživatel stiskne fyzický vypínač na chytré stěně, aby přerušil napájení, komunikační čip integrovaný uvnitř stropní RGBW inteligentní žárovky okamžitě ztratí energii a je nucen vypnout. To způsobí, že mobilní aplikace nebo hlasový asistent zcela ztratí kontrolu a může dokonce způsobit neustálé zhroucení topologie celé domácí bezdrátové sítě.

Konečné řešení: Oddělení softwaru

Vynutit povolení „Odpojeného režimu“ v backendu zařízení. Fyzické relé ovládající vysoké napětí uvnitř spínače je trvale uzamčeno ve stavu "sepnuto" vedení, což zajišťuje, že napájení nebude nikdy přerušeno. Fyzické akce tlačítek jsou převedeny na čistě digitální příkazy zasílané do mozku systému. Toto „vždy zapnuté“ řešení vyžaduje dobře viditelné varovné štítky na rozvodné skříni, aby se zabránilo náhodnému úrazu elektrickým proudem při výměně žárovky.

FAQ

Q1: Mohou nízkonapěťové signální vodiče a vysokonapěťové elektrické vedení sdílet stejné vedení?

A: rozhodně ne. Střídavé magnetické pole a přechodné rázy vysokého napětí způsobují vážné elektromagnetické rušení (EMI), které přímo vede ke ztrátě datových paketů nebo selhání řízení v nízkonapěťové síti. Mezinárodní standardy nařizují minimální paralelní vzdálenost 30 cm (12 palců); pokud je křížení nevyhnutelné, musí se křížit kolmo pod úhlem 90 stupňů.

Otázka 2: Proč chytrá LED stropní svítidla slabě blikají i po vypnutí?

A: To je obvykle způsobeno kompromitovanými "ne neutrálními" chytrými přepínači. Ve vypnutém stavu používají obtokový obvod k odběru malého proudu skrz žárovku pro napájení. Náboje se hromadí v LED kondenzátoru na práh vodivosti, vydávají světlo a pak zhasínají, přičemž se opakují, aby se vytvořil jev blikání nebo "duchového světla".

Q3: Jaké je největší bezpečnostní riziko při nákupu přeshraničně nebo při použití levných reléových modulů?

A: Nezískání místních zákonných bezpečnostních certifikací (jako IEC/CE, UL, CCC) nebo neshoda průřezu vodiče s jmenovitým jmenovitým proudem. Pokud je slaboproudý modul připojen k zátěži s vysokým výkonem, kontakty se rychle zahřejí a oxidují, čímž se urychlí tepelné stárnutí a rozpad izolačních materiálů, což nakonec způsobí vyhoření zařízení nebo dokonce požár.
