Průvodce výběrem vláken pro datová centra s vysokou hustotou: Základní technické rozdíly a srovnání TCO mezi OM4 a OM5

Při vývoji globálních datových center směrem k síťovým architekturám 100G, 400G a 800G výběr média kabeláže fyzické vrstvy přímo určuje výkon a celkové náklady na vlastnictví (TCO) počítačových clusterů. V rámci sekvence multimodových vláken (MMF) pro propojení na krátkou vzdálenost jsou OM4 a OM5 v současnosti nejrozšířenějšími a nejmodernějšími řešeními. Tento článek je založen na přísných teoriích optické fyziky a mezinárodních staardech a poskytuje strukturovanou technickou referenci pro výběr médií.

1. Základní fyzikální mechanismy a širokopásmové charakteristiky

• OM4 (Laserově optimalizované multimódové vlákno):

Jeho extrémně vysoká efektivní modální šířka pásma je výhradně optimalizována a předepsána pro jedinou vlnovou délku 850nm (dosahující 4700 MHz·km). Protože se modální disperze prudce zvyšuje při odchylce od vlnové délky 850 nm, musí OM4 silně spoléhat na Paralelní optika mechanismus – lineární zvyšování počtu optických kanálů – k dosažení vyšších datových rychlostí.

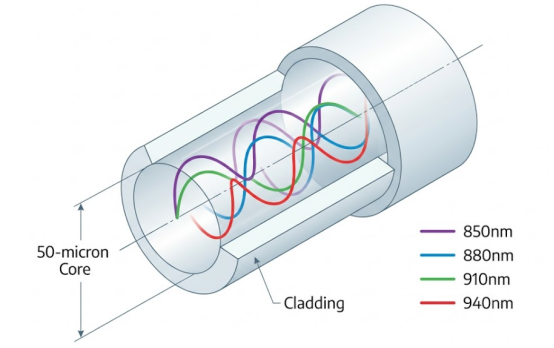

• OM5（širokopásmové multimódové vlákno, WBMMF））:

Aniž by došlo ke snížení výkonu 850nm, navíc vyžaduje minimální šířku pásma 2470 MHz·km na vlnové délce 953nm. Tento disperzně zploštělý design je speciálně navržen pro Krátkovlnné multiplexování s dělením vlnové délky (SWDM) and Obousměrné (BiDi) přenos, který umožňuje bezztrátový přenos 4 vlnových délek současně v rámci jednoho vlákna, čímž je dosaženo až 75% fyzického snížení počtu vláken.

2. Klíčové technické specifikace a identifikace

3. Limity přenosové vzdálenosti (na základě síťových protokolů)

Při různých rychlostech Ethernetu a modulačních technologiích vykazuje přenosový výkon obou vláken značné rozdíly specifické pro daný scénář.

• 10G až 100G paralelní s jednou vlnovou délkou (např. 100GBASE-SR4): Maximální přenosové vzdálenosti pro OM4 i OM5 jsou identické, omezeny na 100 metrů. Nasazení OM5 v tomto běžném standardním scénáři nepřináší žádný podstatný technický zisk.
• 100G Multi-Wavelength Multiplexing (např. 100G SWDM4 / 100G SRBD):

Tváří v tvář signálům s dlouhou vlnovou délkou je OM4 omezen na 100 metrů kvůli zhroucení šířky pásma, zatímco OM5 úspěšně rozšiřuje limit na 150 metrů v závislosti na svých širokopásmových kompenzačních schopnostech.

• 400G a 800G Era (modulace PAM4):

Pod paralelou jedné vlnové délky SR8 Protokol, fyzické limity jsou silně komprimovány, čímž klesá vzdálenost OM4 i OM5 na rozsah 50-100 metrů. Nicméně v rámci multiplexování dvou vlnových délek 400GBASE-SR4.2 Protokol OM4 je omezen na 100 metrů, zatímco OM5 nejen posouvá použitelnou vzdálenost zpět na 150 metrů, ale také snižuje požadavek na jádro kabelu na polovinu na 8 žil.

3. Doporučení TCO a Engineering Deployment

l Držte se zóny nákladové efektivity OM4 (standardní krátký dosah)

Pro většinu konvenčních podnikových datových center a síťových topologií páteřních sítí přísně pod 100 metrů přináší použití „nízkonákladového plochého kabelu SR4/SR8 transceiveru OM4“ výrazně nižší počáteční CAPEX než řešení OM5 WDM, což z něj činí optimální volbu TCO. Paralelní architektura OM4 navíc dokonale podporuje požadavky na rozbití portů přepínačů.

l Využijte OM5 pro strategické průlomy (upgrady s vysokou hustotou a starší verze)

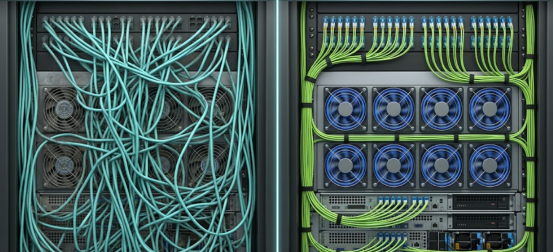

OM5 nabízí výjimečně vysokou návratnost investic ve dvou rigidních scénářích: Za prvé, bezkabelové mezigenerační upgrady pro starší sítě s využitím duplexních vláken a modulů SWDM4 k dosažení kapacitních skoků na místě, čímž se vyhnete astronomickým nákladům na překabelování. Za druhé, výpočetní clustery s vysokou hustotou AI, které snižují objem páteřních kabelů 4 až 8krát, uvolňují cenný prostor v racku, odblokují proudění vzduchu na serveru a výrazně snižují provozní náklady.

FAQ

Otázka: V sítích s vysokou hustotou ToR, může OM5 spárovaný s vysílači a přijímači SWDM dosáhnout rozdělení portů pro připojení více nezávislých serverů?

A: Ne. Technologie WDM multiplexuje více vlnových délek do stejného fyzického vlákna, které nelze pasivně demultiplexovat na servery na různých fyzických místech. Pokud je vyžadováno přerušení portů s vysokou hustotou, tradiční paralelní vlákno OM4 zůstává jediným životaschopným řešením.

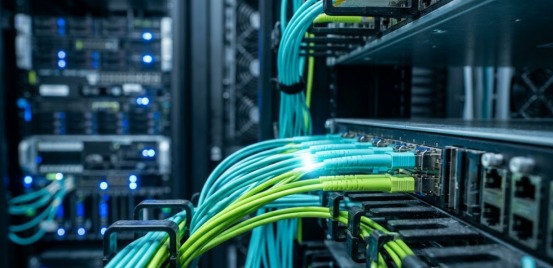

Otázka: Proč normy nařizují změnu barvy vnějšího pláště OM5 na Lime Green?

Odpověď: V serverových místnostech s vysokou hustotou, které obsahují desítky tisíc propojovacích kabelů, zajišťuje vysoce rozpoznatelná limetková zelená, že ji provozní personál dokáže přesně odlišit od aqua barvy OM3/OM4, čímž se výrazně zkracuje doba trasování kabelů a riziko náhodného odpojení z provozu.

Otázka: Je OM5 povinný při nasazení 400G nebo 800G ultra-vysokorychlostního Ethernetu?

A: Není povinné. Záleží na technologické trase transceiveru. V rámci jednokanálových skládaných protokolů SR8 se vzdálenosti OM4 i OM5 zmenšují na 50–100 metrů. Pouze při použití obousměrných protokolů s více vlnovými délkami, jako je SR4.2, se aktivuje výhoda širokopásmového připojení OM5, čímž se dosáhne o 50 % většího dosahu ve srovnání s OM4.
