Proč je SPE budoucností chytré výroby

V evoluci průmyslového internetu věcí (IIoT) a chytré výroby se podniky neustále potýkají s velkým problémem: sítě nejvyšší úrovně (jako velíny a servery) používají vysokorychlostní Ethernet, zatímco snímače a akční členy na spodní úrovni jsou často omezeny na zastaralé, nízkorychlostní a nekompatibilní fieldbusy kvůli omezením nákladů na prostor a kabeláž.

Vznik Single Pair Ethernet (SPE) zcela prolomil tuto patovou situaci. Zjednodušuje tradiční 4-párový (8jádrový) ethernetový kabel na pouhý 1 pár (2 jádra), přesto dosahuje vysokorychlostního přenosu dat a synchronizovaného napájení. Nejedná se pouze o fyzické „zeštíhlení“, ale o zásadní revoluci, která umožňuje bezproblémovou, all-IP komunikaci ze senzoru přímo do cloudu.

Srovnání jádra : SPE vs. tradiční Ethernet

Cat5e nebo Cat6 kabely Nejznámější je, že obsahuje 8 měděných vodičů a tradiční ethernetové vedení je obvykle přísně omezeno na maximální vzdálenost 100 metrů. Tento design je ideální pro kancelářské prostředí, ale zdá se být objemný a omezený v extrémně kompaktním a drsném průmyslovém prostředí (například uvnitř víceosých robotických ramen nebo podél tisíců metrů potrubí).

Mezi rušivé výhody SPE patří :

• Minimalistická struktura : Zcela opouští křížovou výplň a dalších 6 drátů, což vyžaduje pouze jeden vyvážený kroucený pár.

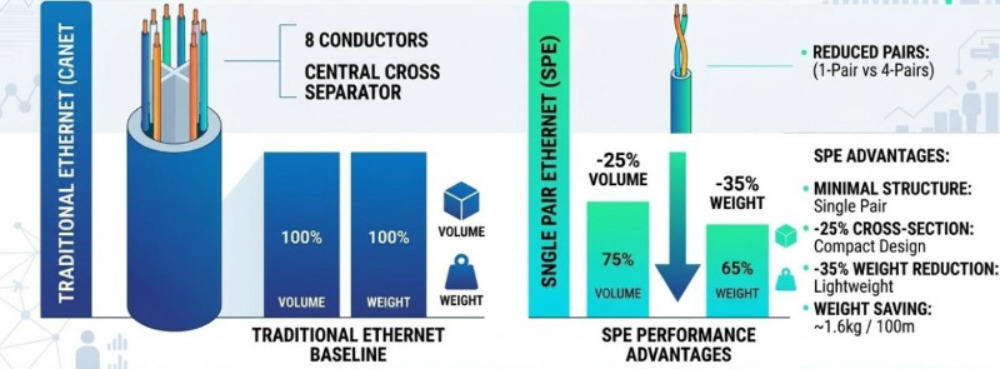

• Drastické snížení objemu a hmotnosti : Ve srovnání s tradičním průmyslovým ethernetovým vedením SPE redukuje plochu průřezu instalace přibližně o 25 % a celková hmotnost o 35 % . Ve velkých datových regálech nebo železničních tranzitních systémech to eliminuje přibližně 1,6 kg vlastní hmotnosti na 100 metrů.
• Vynikající flexibilita a odolnost proti kroucení : Jednopárová symetrická struktura se fyzicky vyhýbá problému vnitřního „drátového tření“. V kombinaci se speciálními výplňovými materiály dokáže SPE odolat desítkám milionů vysokofrekvenčních ohýbacích cyklů a silné 3D torzi, takže se dokonale hodí pro průmyslové roboty.

Tři klíčové body průmyslové bolesti, které řeší SPE

1. Překročení limitu fyzické vzdálenosti 100 metrů

Ve scénářích automatizace procesů, jako je ropný a chemický průmysl, je zařízení široce distribuováno, takže tradiční limit 100 metrů je fatální chybou. The 10BASE-T1L standard v rámci rodiny protokolů SPE umožňuje 10Mbps vysokorychlostní plně duplexní přenos na vzdálenosti až 1000 metrů , zcela vyléčí "úzkost ze vzdálenosti" průmyslové elektroinstalace.

2. PoDL: Zabití dvou ptáků jedním kamenem (data a síla)

Tradiční zařízení často vyžadují samostatné kabely pro data a napájení. SPE představuje Napájení přes datové linky (PoDL) technologie, umožňující současný přenos dat a až přibližně 50W stejnosměrného napájení do koncových zařízení. Pro zařízení s vysokou zátěží zavedl průmysl hybridní topologie rozhraní, které izolují vysokorychlostní data a až několik kilowattů napájení v rámci jednoho spojení, což výrazně zjednodušuje směrování zařízení.

3. Odstranění bran pro „zploštění sítě“

V minulosti musely továrny nasadit četné drahé „brány pro převod protokolu“, aby umožnily analogovým signálům nižší úrovně komunikovat s nejvyšší úrovní. SPE umožňuje i těm nejmenším senzorům na spodní úrovni mít nezávislé IP adresy a připojit se přímo k síti TCP/IP. Odhaduje se, že odstranění jediného uzlu brány může ušetřit 10 000 $ v komplexních nákladech během životního cyklu systému.

Základní protokoly a ekosystém rozhraní

Použití SPE nevyžaduje ponoření se do složitých základních kódů; musíte jednoduše rozpoznat následující základní standardy, které určují jeho výkon:

1. Matice přenosové rychlosti a vzdálenosti (řada IEEE 802.3)

• 10BASE-T1L : Rychlost 10 Mbps, až 1000 metrů. Navrženo pro řízení procesů na velké vzdálenosti, podporuje jiskrovou bezpečnost ve výbušném prostředí (Ethernet-APL).
• 10BASE-T1S : Rychlost 10 Mbps, podpora topologie Multidrop. Umožňuje paralelní připojení více než tuctu zařízení k jedné hlavní lince o délce až 25 metrů, což eliminuje masivní kabeláž hvězdicové topologie.
• 100/1000BASE-T1 : 100 Mbps nebo 1 Gbps gigabitová rychlost, až 15-40 metrů. Používá se především pro vysokorychlostní propojení uvnitř vozidel nebo průmyslové strojové vidění s vysokým rozlišením.

2. Normy průmyslového propojovacího rozhraní (řada IEC 63171)

Protože tradiční konektory RJ45 jsou příliš objemné a postrádají odolnost proti vibracím, průmysl zavedl nové standardy:

• IEC 63171-6 a další mikrorozhraní : S krytím IP20 až IP67 jsou odolné proti nárazu a pádu. Jejich objem je pouze zlomkem tradičních rozhraní, což z nich dělá hlavní konektory pro zařízení nové generace.
• Hybridní rozhraní M12 (IEC 63171-7) : Dokonalé řešení pro zařízení s vysokým výkonem. Norma definuje kombinace datových kolíků a více kolíků vysoce napájecího zdroje, což podporuje současný přenos „datové energie“ pro těžká zařízení, jako jsou motory a servopohony.

Často kladené otázky (FAQ)

Q1: Je SPE pomalejší než tradiční sítě?

Ne. Rychlost sítě závisí na standardu protokolu, nikoli na fyzické tloušťce linky. SPE může také podporovat gigabitové rychlosti až 1 Gbps na krátké vzdálenosti (např. 40 metrů).

Q2: Je Power over Data Lines (PoDL) SPE stejný jako PoE?

Účel je stejný, ale základní technologie je jiná. Tradiční PoE se spoléhá na náhradní páry nebo phantomové napájení v rámci 4párových kabelů, zatímco PoDL může kombinovat a přenášet vysokofrekvenční data a stejnosměrné napájení současně na jediném páru (2jádrovém) fyzickém obvodu.

Q3: Lze použít běžné dvoužilové vodiče nebo staré ethernetové kabely přímo jako SPE kabely?

Vřele nedoporučujeme. Skutečný přenosový systém SPE prochází přísnou optimalizací impedance, zpětného rušení a přeslechů speciálně pro jednopárový vysokofrekvenční přenos. Součástí průmyslových SPE kabelů jsou také speciální flexibilní konstrukční prvky, kterým se běžné měděné dráty prostě nevyrovnají.

Závěr

Single Pair Ethernet (SPE) není v žádném případě technický downgrade „mít méně měděných drátů“; je to základní kámen fyzické vrstvy pro průmyslovou automatizaci směřující ke skutečné digitalizaci a inteligenci. Pro podniky, které začleňují technologii SPE do plánování své infrastruktury již od počátku, to nejen drasticky snižuje současné náklady na nasazení a údržbu, ale také získává přední místo v architektuře internetu všeho nové generace.
