Technická specifikace: Tvary vodičů napájecích kabelů – Komplexní průvodce kulatými, zhutněnými (sektorovými) a profilovanými (lichoběžníkovými) vodiči

V energetice a výběru kabelů je tvar vodiče kritickým faktorem ovlivňujícím výkon kabelu, konstrukční rozměry a náklady na projekt. Různé struktury vodičů vykazují významné rozdíly v faktoru plnění, vnějším průměru, využití materiálu a způsobu instalace.

Mezi běžné formy vodičů v současném inženýrství patří Kulaté vodiče , Zhutněný (sektor / Dlaždice -tvarovaný ) Dirigenti a Profilované (lichoběžníkové) vodiče . Tento dokument systematicky analyzuje tyto struktury, aby poskytl jasnou referenci pro projektanty a pracovníky nákupu.

já Proč rozlišovat formy vodičů?

Zatímco vodiče musí primárně splňovat požadavky na průřez a odpor, praktické inženýrství vyžaduje více:

• Strukturální mezery : U vícežilových kabelů ovlivňují mezery mezi vodiči celkovou konstrukci.
• Vnější průměr : Struktura vodiče přímo ovlivňuje celkový průměr kabelu.
• Efektivita instalace : Vnější průměr určuje požadovaný prostor pro pokládku, velikost potrubí a obtížnost konstrukce.
• Optimalizace designu : Výběr správného tvaru je klíčovou metodou pro optimalizaci konstrukčního návrhu kabelu.
• Materiálová účinnost : Pro střední až velké průřezy je tvar vodiče často důležitější než pouhé přidávání materiálu.

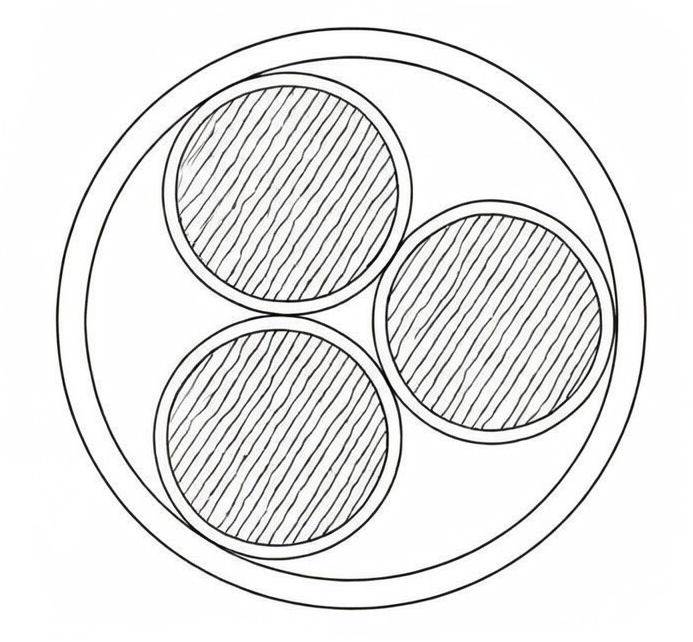

II. Kulaté vodiče

1. Konstrukce:

Nejběžnější forma, sestávající z lankových kulatých měděných nebo hliníkových drátů, dostupná ve standardních lankových nebo zhutněných kulatých strukturách.

2. Výhody :

• Vyzrálý výrobní proces s nejdelší historií použití.
• Vynikající flexibilita, usnadňující snadné ohýbání a instalaci.
• Vysoká kompatibilita se standardními kabelovými koncovkami.
• Univerzální pro různé typy kabelů.

3. Omezení:

Přirozené mezery mezi kruhovými dráty mají za následek nižší faktor plnění, což vede k menší prostorové efektivitě a větším vnějším průměrům u vícežilových konstrukcí.

4. Aplikace:

Malý až velký průřez napájecí kabely , stavební dráty, ovládací/přístrojové kabely a vysoce flexibilní aplikace.

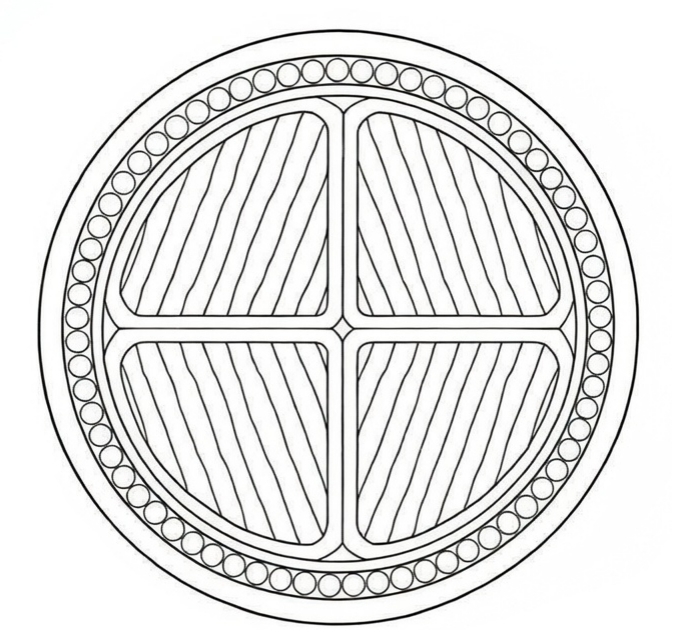

III. Zhutněný (sektor / Tile-shaped) Conductors

1. Definice:

Vodiče vytvořené lisováním drátů do nekruhových průřezů pro zvýšení faktoru plnění; běžně viděné jako sektorové nebo dlaždicové tvary.

2. Výhody:

• Výrazně vyšší faktor plnění vodiče.
• Efektivně snižuje celkový vnější průměr kabelu.
• Snižuje potřebný objem izolačních a plášťových materiálů.
• Zvyšuje kompaktnost struktur vícežilových kabelů.

Výsledek: Při stejném průřezu jsou kompaktnější než kruhové vodiče.

3. Poznámky k aplikaci:

Vzhledem k nekruhovému průřezu jsou při ukončení nutné specifické koncovky nebo tvarování koncovek.

4. Aplikace:

Nízkonapěťové vícežilové kabely, hlavní distribuční vedení, kabely o průřezu 35 mm² a více a projekty městské energetiky.

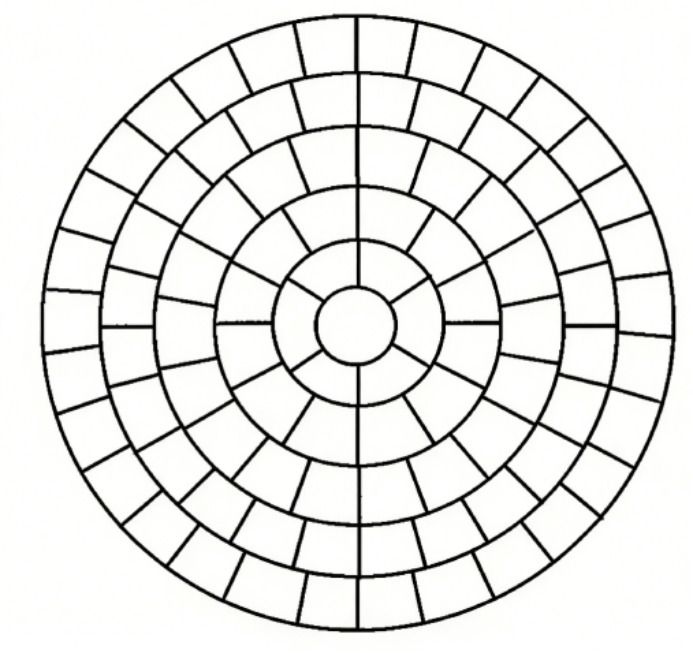

IV. Profilované (lichoběžníkové / tvarované) vodiče

1. Konstrukce:

Také známé jako lichoběžníkové vodiče využívají drátěné prameny lichoběžníkového tvaru k vytvoření vysoce husté struktury přesným lisováním.

2. Výhody:

• Nejvyšší koeficient plnění vodiče.
• Nejkompaktnější kabelová konstrukce.
• Další zmenšení vnějšího průměru při zachování elektrického výkonu.
• Optimalizované využití kovového materiálu.

3. Aplikace:

Napájecí kabely středního až velkého průřezu, modernizace městské sítě, průmyslové energetické systémy a projekty s přísnými limity na průměr a hmotnost kabelu.

V. Průvodce porovnáváním a výběrem

1. Srovnávací tabulka

2. Elektrický výkon a poradenství při výběru

• Elektrický standard : Bez ohledu na tvar všechny vodiče splňují požadavky na stejnosměrný odpor (např. IEC 60228) pro daný průřez. Volba formy je volba optimalizace inženýrství, nikoli volba elektrické bezpečnosti.
• Malé průřezy : Pro hospodárnost a všestrannost používejte kulaté vodiče.
• Vícejádrové střední/velké sekce : Upřednostněte zhutněné (sektorové) vodiče pro vyspělý design.
• Přísné požadavky na prostor : Pro maximální kompaktnost použijte profilované (lichoběžníkové) vodiče.
